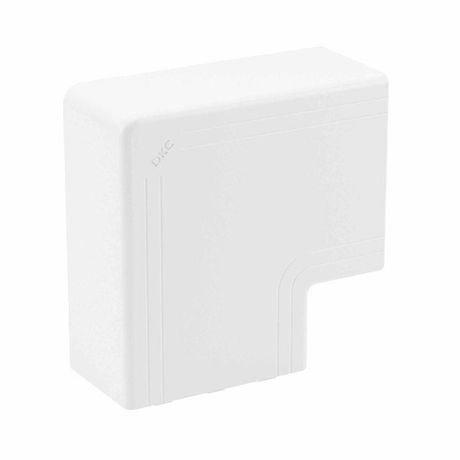

Угол плоский NPAN 80x60 (розница, 2 шт в пакете) - 01744R ДКС

Угол плоский NPAN 80x60 от DKC предназначен для эстетичного оформления L-образных поворотов кабель-канала серии In-liner Classic 80×60 мм. Этот элемент обеспечивает чёткий переход между участками трассы, сохраняя целостность системы и защищая провода от внешнего воздействия.

Назначение и область применения

Угол плоский NPAN 80x60 используется исключительно для создания поворотов под углом 90° в кабель-каналах серии In-liner Classic 80×60 мм. Он применяется там, где требуется изменить направление трассы - например, при прохождении кабелей через угол стены, колонны или перегородки. Элемент сочетает функциональность и декоративную задачу: маскирует стыки, предотвращает запутывание проводов и создаёт аккуратный вид всей системы.

Технические характеристики

• Угол изгиба: 90° - идеально соответствует стандартному требованию для вертикальных и горизонтальных переходов.
• Размеры: 80×60 мм - точно совпадают с внутренними габаритами кабель-канала In-liner Classic.
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к механическим нагрузкам и температурным колебаниям.
• Цвет: чисто-белый - гармонирует с другими элементами серии, легко окрашивается при необходимости.
• Фиксатор для кабеля: да - позволяет фиксировать провода внутри канала, снижая риск их перемещения.
• Соединитель: да - обеспечивает герметичное и надёжное соединение с основными секциями кабель-канала.
• Монтажная перфорация: есть - позволяет закрепить угол саморезами или дюбелями прямо через корпус.
• Способ установки крышки: встраивание - крышка плотно входит в пазы, не требует дополнительной фиксации.
• Количество крышек: одна - крышка является частью единой конструкции, не съёмная.
• Защитная плёнка: да - предохраняет поверхность от царапин до момента монтажа.
• Галогены: отсутствуют - материал безопасен при возгорании, не выделяет токсичных паров.
• Защитное покрытие: необработанное - поверхность матовая, без антистатического или водоотталкивающего слоя.
• Симметричность: да - одинаково подходит для восходящих и нисходящих поворотов, не имеет ориентации.

Совместимость и монтаж

Угол плоский NPAN 80x60 совместим только с кабель-каналами серии In-liner Classic 80×60 мм. Не подходит для других серий или аналогов даже при совпадении размеров - из-за отличий в форме замков и глубине пазов.

Монтаж выполняется следующим образом:

• Отрезаются два участка кабель-канала под нужной длиной.
• На концах каналов снимаются защитные плёнки.
• Угол вставляется в торец одного канала до щелчка - соединительные замки должны плотно зафиксироваться.
• Второй канал вводится в противоположную сторону угла таким же способом.
• При необходимости - крепление к стене осуществляется через монтажную перфорацию с помощью саморезов или дюбелей.

Перед сборкой проверьте, что все компоненты имеют одинаковый цвет и не повреждены - особенно замковые зоны.

Безопасность и стандарты

Материал АБС-пластик соответствует требованиям безопасности при использовании в помещениях с нормальной влажностью и температурой. Отсутствие галогенов делает продукт экологически безопаснее при возможном нагреве или возгорании. Однако угол не предназначен для открытых площадок, высоких температур (>50 C) или агрессивных сред - он не имеет IP-защиты и не рассчитан на контакт с водой или химикатами.

Преимущества

• Стандартная форма и точные размеры обеспечивают бесшовное соединение с кабель-каналом In-liner Classic.
• Фиксатор внутри угла минимизирует движение проводов - снижает риск повреждений изоляции.
• Симметричная конструкция позволяет использовать угол в любом направлении - экономит время при заказе и хранении.
• Встроенная крышка не выпадает и не требует дополнительных креплений после монтажа.
• Защитная плёнка сохраняет внешний вид до начала работы - важна для интерьеров с повышенными требованиями к эстетике.

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и УФ-лучей.
• Не рекомендуется применять в условиях постоянных вибраций или ударных нагрузок - пластик может растрескаться.
• Не совместим с кабель-каналами других серий, даже если они имеют размер 80×60 мм.
• Не допускается использование в помещениях с температурой выше +50 C или ниже −10 C - материал теряет прочность.
• Не подходит для силовых кабелей с током более 16 А - не имеет тепловой защиты и не рассчитан на теплоотвод.

Примеры использования

• Электрощитовые шкафы - переход от горизонтального канала к вертикальному выводу кабелей.
• Офисные помещения - организация маршрута для сетевых и телефонных кабелей вдоль стен и потолков.
• Производственные линии - прокладка управления станками в узких нишах с поворотами.
• Жилые дома - скрытая прокладка проводки в бетонных перегородках с выходом к розеткам.

Практические советы

• Перед монтажом удалите защитную плёнку - она затрудняет адгезию клея, если потребуется дополнительная фиксация.
• При работе с жесткими кабелями (например, NYM) используйте фиксатор внутри угла - он предотвратит перегибы и деформацию.
• Если угол используется в длинной трассе - проверьте, чтобы все соединения были равномерно затянуты; перекосы вызывают зазоры и снижают защиту.
• Запасайте хотя бы один запасной угол - при случайном повреждении во время монтажа замена будет оперативной.
• Не пытайтесь модифицировать форму угла - резка или прогрев нарушают структуру АБС-пластика и снижают прочность.
