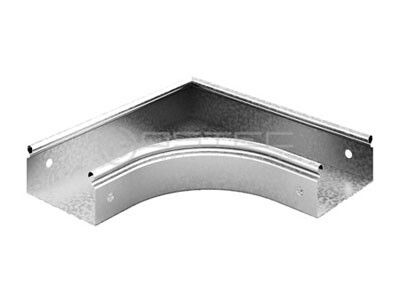

Угол плоский плавный 90 град. к лотку 200х50, толщ. 0,7 мм, Сендзимир цинк, 032025 | УПТП90-200х50-0,7-R100-СЦ Ostec

Угол плоский плавный 90 градусов к лотку 200х50, толщина 0,7 мм, Сендзимир цинк (артикулы уптп90-200х50-0,7-r100-сц и 032025, бренд OSTEC) предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости. Он совместим с лотками серии ЛНМЗТ и ЛПМЗТ, обеспечивает надежную прокладку кабелей без перегибов и поддерживает требования огнестойкости.

Назначение и область применения

Этот угол используется для формирования плавного поворота на 90° в горизонтальной плоскости при прокладке кабелей через металлические лотки шириной 200 мм и высотой 50 мм. Подходит для систем, где важна сохранность изоляции кабелей - например, на производствах, в офисных зданиях, на объектах энергетики и связи. Применяется там, где требуется исключить острые изгибы, которые могут повредить провода или затруднить протяжку.

Технические характеристики

• Угол изгиба: 90°
• Размер лотка: 200×50 мм
• Толщина стали: 0,7 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает минимальное механическое напряжение на кабелях
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Исполнение: без соединительных разъемов - требует внешнего крепления
• Огнестойкость: да - соответствует нормам пожарной безопасности при использовании в закрытых помещениях
• Направление изгиба: горизонтальное - изменяет трассу параллельно полу

Совместимость и монтаж

Угол плоский плавный 90 градусов к лотку 200х50 совместим с лотками серии ЛНМЗТ и ЛПМЗТ. Для сборки необходимо использовать:

• Соединители СЛУМ - для герметичного стыка с прямыми участками лотка
• Винты М6×10 и гайки М6 с буртиком - для фиксации к основанию и соседним элементам

Не допускается установка без дополнительной опоры: производитель рекомендует монтировать хотя бы одну опору точно под центром тяжести этого элемента - иначе возможен прогиб или деформация под нагрузкой кабелей. Крышка КУПТП90 продается отдельно и должна быть заказана дополнительно при необходимости закрытия верхней части трассы.

Безопасность и стандарты

Угол изготовлен из стали с оцинкованным покрытием по методу Сендзимира - что гарантирует долговечность и соответствие требованиям к электроустановкам в условиях повышенной влажности. Элемент имеет сертифицированную огнестойкость, что позволяет применять его в местах с повышенными требованиями к пожарной безопасности - например, в шахтах, технологических коридорах, распределительных щитовых.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при протяжке и эксплуатации
• Цинкование по Сендзимиру обеспечивает лучшую адгезию и долгий срок службы по сравнению с обычным холодным цинкованием
• Огнестойкость позволяет использовать в системах, где запрещены легкоплавкие материалы
• Форма без острых углов упрощает обслуживание и замену кабелей

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальные трассы
• Не содержит встроенных креплений - обязательна установка внешних соединителей и опор
• Не подходит для лотков других размеров - точное соответствие 200×50 мм обязательно
• Не рекомендуется к использованию вне помещений без дополнительной защиты от осадков - даже оцинкованная сталь может корродировать при постоянном воздействии воды

Примеры использования

• Переход кабельной трассы вокруг колонны в серверной комнате
• Обход препятствий на производственном конвейере
• Прокладка силовых кабелей в техническом коридоре жилого комплекса
• Сборка системы управления на заводе с высокими требованиями к целостности изоляции

Практические советы

• Перед монтажом проверьте внутренний радиус - он должен быть больше минимального допустимого радиуса изгиба для ваших кабелей (обычно указано в паспорте кабеля)
• Устанавливайте опору под центр тяжести сразу после монтажа - это предотвратит провисание при заполнении лотка кабелями
• Если вы используете крышку - заказывайте её одновременно с углом, чтобы избежать задержек
• При работе с большими объемами кабелей рассчитывайте вес - максимальная нагрузка зависит от толщины стенки (0,7 мм) и шага опор
• Артикул уптп90-200х50-0,7-r100-сц и 032025 - всегда сверяйте номер при заказе, особенно если работаете с несколькими типами углов
