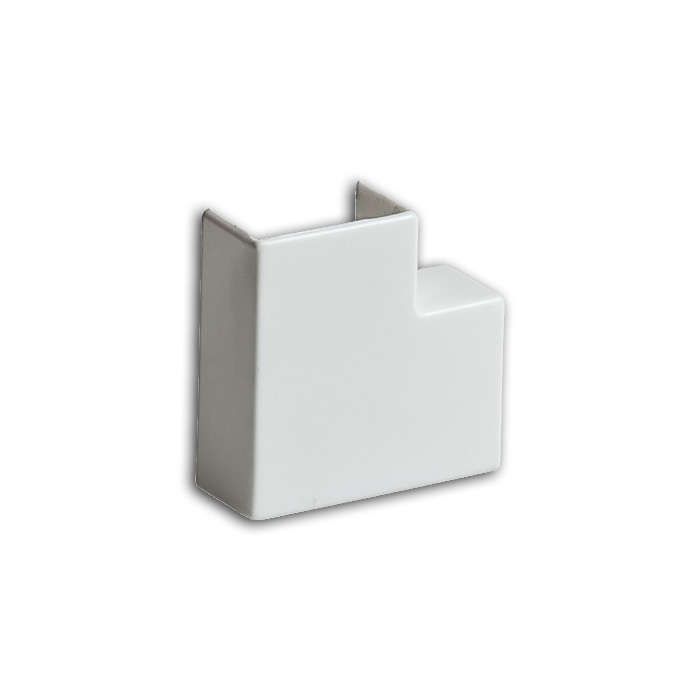

Поворот 90град. для кабель-канала РКК 25х16 бел. Ruvinil ПВР-25х16 TYCO

Поворот на 90 градусов для кабель-канала 25х16 белый от RUVinil - это угловой элемент для изменения направления кабельного канала, обеспечивающий аккуратный переход проводов между вертикальными и горизонтальными участками. Артикул пвр-25х16 совместим с кабель-каналами того же размера и используется там, где требуется скрытая прокладка кабелей с защитой IP40.

Назначение и область применения

Элемент предназначен для создания поворотов в системах кабель-каналов 25×16 мм. Подходит для прокладки слаботочных и силовых кабелей внутри стен, потолков или на поверхностях. Часто применяется в офисах, жилых домах, административных зданиях и на производстве для организации компактных трасс без лишних соединений.

Технические характеристики

• Угол изгиба: 90 градусов - обеспечивает точный перпендикулярный переход
• Габариты: соответствует кабель-каналу 25×16 мм - внутренний проход рассчитан под стандартные размеры
• Материал: АБС-пластик - прочный, устойчивый к механическим нагрузкам, не деформируется при температуре до +60 C
• Цвет: белый - сочетается с большинством интерьеров и другими элементами серии
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Направление: вверх/вниз - позволяет менять плоскость прокладки кабелей
• Симметричность: да - одинаково работает при установке в любом положении
• Способ монтажа: составной - фиксируется встык с прямыми секциями кабель-канала

Совместимость и монтаж

Поворот на 90 градусов для кабель-канала 25х16 белый совместим только с кабель-каналами такого же сечения (25×16 мм) от производителей, использующих стандартизированные размеры. Монтируется путём вставки в торец прямого участка канала - не требует клея или крепежа. Установка выполняется после сборки основной трассы: элемент просто вдвигается до щелчка. Для надёжности рекомендуется проверить плотность посадки перед окончательным закреплением всей системы.

Безопасность и стандарты

Изделие изготовлено из самозагасающего АБС-пластика и соответствует требованиям безопасности по отсутствию галогенов. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не предназначено для использования во влажных помещениях, на улице или в местах с риском брызг воды.

Преимущества

• Не требует дополнительных креплений - легко собирается в уже смонтированную систему
• Симметричная форма - можно использовать как для вертикального, так и для горизонтального поворота без переориентации
• Чистый внешний вид - белый цвет не выделяется на фоне других элементов
• Легко режется и модифицируется при необходимости - материал поддаётся обработке обычными инструментами

Ограничения применения

• Не подходит для открытой прокладки на улице - IP40 не защищает от влаги
• Не допускается использование в средах с температурой выше +60 C - возможна деформация материала
• Не совместим с кабель-каналами другого сечения - даже небольшое расхождение в размерах (например, 25×18 мм) нарушает герметичность и фиксацию
• Не предназначен для высоконагруженных сетей с частыми вибрациями - без дополнительного крепления может выпасть при сильном механическом воздействии

Примеры использования

• Переход кабелей от потолочного канала к вертикальной стене в офисе
• Обход препятствий (батарей, труб) в квартире при скрытой прокладке
• Подключение оборудования к шкафу управления через нижнюю часть корпуса
• Сборка трассы в распределительных щитках с ограниченным пространством

Практические советы

• Перед монтажом убедитесь, что внутренние каналы прямых участков и поворота совпадают по форме - иначе кабели будут цепляться
• Если система будет подвергаться вибрации (например, рядом с оборудованием), дополнительно зафиксируйте угол двумя саморезами через отверстия в боковых стенках
• Не используйте этот элемент вместо переходника на другой тип канала - он не адаптер, а лишь продолжение той же системы
• При замене старого поворота - снимите крышку кабель-канала, чтобы легче достать и заменить элемент
• Поворот на 90 градусов для кабель-канала 25х16 белый от RUVinil лучше заказывать в комплекте с остальной системой - так гарантирована идеальная совместимость всех деталей
