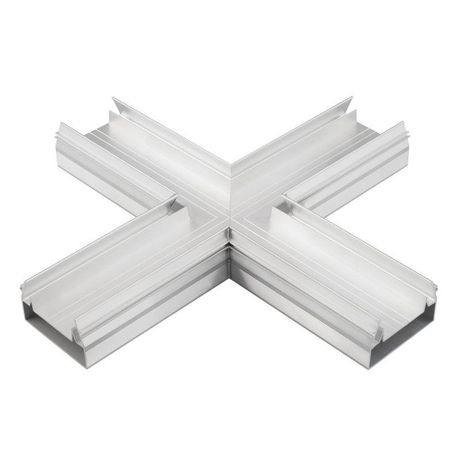

Угол STRETCH-S-50-CEIL-CENTER-X90 крестовой (GAMMA50) (Arlight, Металл) - 046879

Угол STRETCH-S-50-CEIL-CENTER-X90 крестовой GAMMA50 металл от Arlight - алюминиевый коннектор для точного соединения четырёх профилей серии STRETCH-CENTER под углом 90°, создаёт жёсткую X-образную конструкцию. Подходит для сборки сложных светильников с равномерным распределением света.

Назначение и область применения

Угол STRETCH-S-50-CEIL-CENTER-X90 крестовой GAMMA50 металл предназначен для соединения четырёх профилей STRETCH-S-50-S-CEIL-CENTER-2000 (GAMMA50) в одной плоскости под прямым углом. Образует устойчивую крестообразную структуру, которая служит основой для каркасов светодиодных светильников сложной формы - например, многоугольных потолочных модулей, центральных элементов люстр или систем освещения с радиальной симметрией.

Технические характеристики

• Тип изделия: Коннектор
• Материал: Алюминий
• Форма: Крестовая (X-образная)
• Угол соединения: 90°
• Длина крестовины: 290 мм (по каждой оси от центра до конца)
• Совместим с профилями серии STRETCH-CENTER, включая STRETCH-S-50-S-CEIL-CENTER-2000

Совместимость и монтаж

Угол STRETCH-S-50-CEIL-CENTER-X90 крестовой GAMMA50 металл совместим исключительно с профилями серии STRETCH-CENTER того же типоразмера (S-50). Профили вставляются в пазы крестовины до упора - фиксация осуществляется за счёт плотного посадочного зазора, без дополнительных крепёжных элементов. Монтаж требует выравнивания всех четырёх профилей по уровню перед окончательной установкой. Для надёжности рекомендуется предварительно проверить параллельность плоскостей соединяемых профилей.

Преимущества

• Высокая жёсткость благодаря цельному литому алюминиевому корпусу
• Равномерное распределение нагрузки между всеми четырьмя направлениями
• Не требует болтов, заклёпок или клея - сборка происходит методом вставки
• Идеально подходит для создания симметричных и геометрически точных решений
• Легко комбинируется с другими элементами серии STRETCH-CENTER

Ограничения применения

• Подходит только для профилей S-50 серии STRETCH-CENTER - не совместим с другими сериями или размерами
• Не рассчитан на механические нагрузки вне плоскости (например, вертикальный вес или боковые усилия)
• Не предназначена для открытого наружного использования - материал не имеет специального покрытия против коррозии
• Не используется для соединения под углами, отличными от 90°

Примеры использования

• Центральный элемент круглого или восьмигранного потолочного светильника
• Основание для многолучевой LED-панели с равномерным световым полем
• Соединение четырёх секций в форме креста для архитектурного освещения
• Строительство модульных световых конструкций в торговых залах и выставках

Практические советы

• Перед сборкой убедитесь, что все четыре профиля имеют одинаковую длину и ровные торцы - иначе крестовина будет перекошена
• Посадочный диаметр профиля должен точно соответствовать внутреннему сечению крестовины - допуск менее 0,1 мм
• При использовании в тяжёлых конструкциях дополнительно фиксируйте профили саморезами через отверстия в стенках, если они предусмотрены
• Не используйте силу при вставке - если профиль не входит легко, проверьте наличие деформаций или загрязнений
• Для долговечности избегайте воздействия влаги и химически активных сред - алюминий не защищён анодированием
