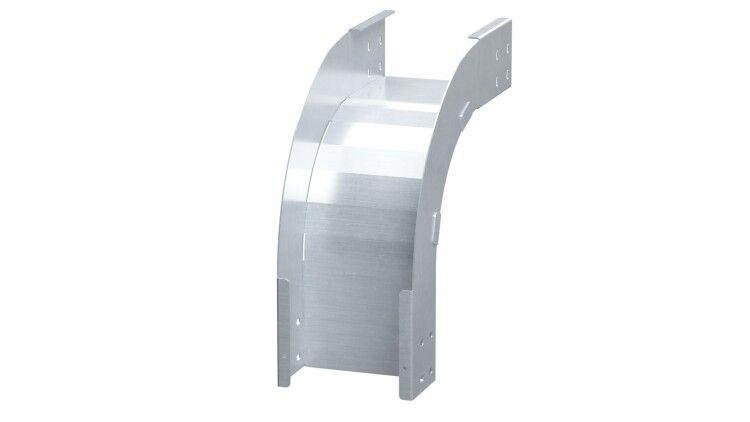

Угол вертикальный внешний 90 градусов 100х200, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SON1020KHDZ ДКС

Угол вертикальный внешний 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы кабельных лотков S5 Combitech, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Благодаря оцинкованному покрытию и комплектной фурнитуре, этот угол обеспечивает долговечную и безопасную сборку кабельных систем в промышленных условиях.

Назначение и область применения

Угол вертикальный внешний 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC используется для формирования поворотов в вертикальных участках кабельных трасс. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для установки в помещениях с повышенной влажностью, на производствах, в распределительных пунктах, на объектах энергетики и транспорта.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 200 мм
• Толщина стенки: 1,2 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: Серый
• Исполнение изгиба: Плавный - снижает риск повреждения кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: Да - позволяет использовать в различных температурных режимах

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC совместим только с лотками серии S5 Combitech. Комплектация включает соединительные пластины и крепежные элементы - дополнительные детали не требуются. Монтаж выполняется путём плотного совмещения кромок лотка и угла, последующего закрепления болтами через предварительно подготовленные отверстия. Гладкий изгиб позволяет легко протягивать кабели без перегибов и зажимов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому исполнению. Материал - оцинкованная сталь - не поддерживает горение и не выделяет токсичных веществ при нагреве. Покрытие горячим цинком обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов.

Преимущества

• Предоставляет готовую комплектацию - не требуется докупать крепеж или пластины
• Горячее цинкование гарантирует срок службы более 25 лет даже в агрессивных средах
• Плавный изгиб минимизирует нагрузку на кабели при прокладке
• Стандартные размеры обеспечивают точную совместимость с лотками S5 Combitech
• Не требует специальных инструментов для монтажа - достаточно обычного набора слесаря

Ограничения применения

• Не предназначен для использования с другими сериями лотков - например, S4 или S8
• Не рекомендован для наружной установки без защиты от прямых осадков - хотя цинк устойчив, длительное воздействие воды может снизить срок службы
• Не следует применять в средах с постоянным контактом с кислотами или щелочами - цинк подвержен химической коррозии
• Запрещено использовать как несущий элемент - только как переходной компонент между лотками

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в цехе с автоматизированными линиями
• Обводка трубопровода или оборудования в распределительном щите
• Подключение кабельных трасс к этажным шахтам в жилых комплексах
• Формирование маршрутов в серверных помещениях с плотной укладкой кабелей

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - должна быть точно 100 мм, иначе будет люфт
• При затяжке крепежа используйте момент до 2–3 Нм - переусиливать нельзя, чтобы не деформировать металл
• Если трасса проходит через вибрационные зоны, дополнительно закрепите угол антивибрационными прокладками
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку на крепление - не допускайте провисания
• Храните угол в сухом месте - даже оцинкованная сталь может образовать белый налет при длительном контакте с влагой
