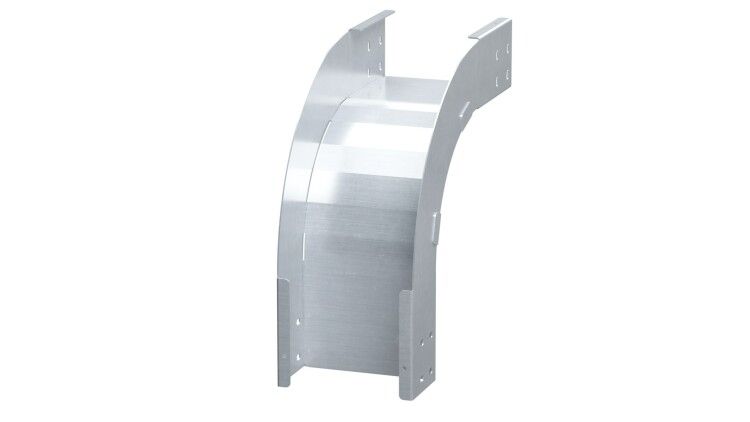

Угол вертикальный внешний 90 градусов 100х200, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOM1020KHDZ ДКС

Угол вертикальный внешний 90 градусов 100х200, 1.5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы кабельных лотков S5 Combitech, предназначенный для изменения направления трассы в вертикальной плоскости под прямым углом. Бренд DKC гарантирует совместимость с другими компонентами серии, а толщина стали 1,5 мм и оцинкованное покрытие обеспечивают долговечность даже в агрессивных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов используется для формирования поворотов в кабельных трассах, где необходимо изменить направление движения кабелей на 90° вверх или вниз. Применяется исключительно в системах кабельных лотков S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, на объектах энергетики, транспорте, в цехах с высокими требованиями к защите проводки.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 200 мм
• Толщина стенки: 1,5 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защита от коррозии в условиях повышенной влажности и химической активности
• Исполнение изгиба: Плавный - снижает риск повреждения кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при использовании в кабельных трассах
• Цвет: Серый - единый цветовой ряд с другими элементами S5 Combitech
• Широкодиапазонное исполнение: Да - позволяет использовать в различных типах установок без доработок

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х200, 1.5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC совместим только с лотками серии S5 Combitech. Монтаж выполняется без дополнительных инструментов:

• Соединительные пластины фиксируются саморезами к торцам лотков
• Крепежные элементы в комплекте - болты, гайки и шайбы подходят по размеру и шагу резьбы, предусмотренным в S5 Combitech
• Плавный изгиб позволяет легко вставить лоток внутрь угла и закрепить его без усилий
• Не требует сварки, резки или предварительной подготовки поверхности

Перед сборкой проверьте соответствие высоты борта лотка - 100 мм. Несоответствие приведёт к зазорам и потере жесткости всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: огнестойкость подтверждена сертификацией для кабельных систем. Покрытие «горячий цинк» соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4 по ISO 12944. Элемент не выделяет токсичных веществ при нагреве, что допускает применение в замкнутых и людных помещениях.

Преимущества

• Полный комплект крепежа в одной упаковке - экономит время на поиск отдельных элементов
• Плавный изгиб минимизирует трение кабелей при протяжке, снижает риск повреждения изоляции
• Оцинкование «горячим способом» даёт более прочную и равномерную защиту, чем электроцинкование
• Серый цвет и унифицированные размеры позволяют собирать трассу без визуальных перебоев
• Поддерживается всеми стандартными креплениями S5 Combitech - можно расширять систему без переходников

Ограничения применения

• Не предназначен для горизонтальных поворотов - используйте горизонтальные углы для таких задач
• Не совместим с лотками других серий (например, S3, S7, DKS Pro) - отличаются по высоте борта и форме крепления
• Не рекомендован для открытых участков с постоянным воздействием морской воды или агрессивных химических паров - хотя цинк защищает, длительный контакт с солью может вызвать точечную коррозию
• Запрещено использовать как несущую конструкцию - нагрузка должна передаваться через лотки, а не через угол

Примеры использования

• Прокладка кабелей между этажами в многоэтажном здании - поворот из горизонтального лотка в вертикальный стояк
• Обход оборудования на производстве - когда лоток проходит рядом с трубопроводом и нужен резкий поворот вниз
• Энергообъекты - трассировка кабелей в подстанциях, где требуется плотная компоновка и защита от влаги
• Железнодорожные терминалы - использование в условиях повышенной запылённости и температурных колебаний

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень - перепады выше 2 мм затруднят вход в угол
• Не перегружайте угол кабелями - максимальная заполненность лотка - 40% площади сечения
• Если трасса проходит через вибрационные зоны (например, возле насосов), дополнительно закрепите угол анкерными болтами к несущей конструкции
• При необходимости удлинения трассы - используйте только оригинальные соединительные пластины DKC; сторонние элементы могут нарушить герметичность и механическую целостность
• Храните угол в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой до монтажа
