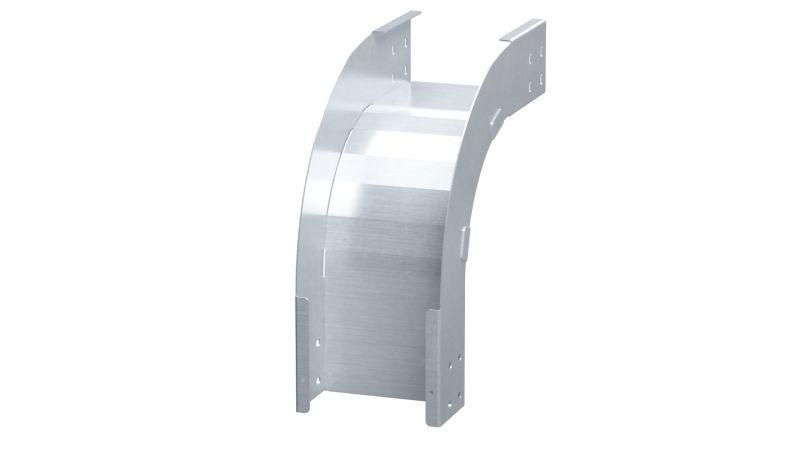

Угол вертикальный внешний 90 градусов 100х400, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SOM1040K ДКС

Угол вертикальный внешний 90 градусов 100х400 от DKC (ДКС), артикул som1040k, предназначен для изменения направления кабельной трассы в вертикальной плоскости на 90°. Продукт совместим с лотками серии S5 Combitech и поставляется с готовым крепежом - всё необходимое для быстрого и надёжного монтажа.

Назначение и область применения

Угол вертикальный внешний 90 градусов 100х400 используется для перехода между горизонтальными участками кабельных лотков в вертикальной плоскости. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Особенно эффективен там, где требуется изменить направление трассы под прямым углом - например, при выводе кабеля с уровня пола на уровень стены или перекрытия.

Технические характеристики

• Угол поворота: 90 градусов - точный поворот без изгибов, сохраняет целостность трассы
• Размеры: высота 100 мм, ширина 400 мм - соответствует стандартным лоткам S5 Combitech
• Материал: сталь, оцинкованная по методу Сендзимира - устойчивость к коррозии, долгий срок службы
• Толщина стенки: 1,5 мм - достаточная жёсткость для нагрузок при заполнении кабелями
• Огнестойкость: да - не поддерживает горение, безопасен в условиях повышенной температуры
• Цвет: светло-серый - единообразный вид с другими элементами серии S5 Combitech
• Широкодиапазонное исполнение: да - совместим с различными типами кабельных систем в рамках серии

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х400 designed исключительно для работы с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 400 мм. Несовместим с лотками других серий или сторонних производителей.

В комплекте уже есть все необходимые элементы: соединительные пластины и крепёж. Монтаж выполняется в три этапа:

1. Закрепите один конец угла к горизонтальному лотку с помощью болтов и пластин из комплекта
2. Поднимите второй конец до нужной точки и выровняйте по вертикали
3. Закрепите другой конец к следующему лотку - используйте те же пластины и крепёж

Не требуются дополнительные инструменты - достаточно обычного ключа или отвертки. Все отверстия предварительно просверлены, зазоры точно рассчитаны.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует равномерное покрытие цинком с глубоким проникновением - защищает даже от микроскопических повреждений поверхности во время монтажа. Соответствует нормам безопасности для установки в закрытых и открытых производственных зонах.

Преимущества

• Готовый комплект - не нужно докупать крепёж или пластины, снижается риск ошибки при сборке
• Оцинковка по Сендзимиру - в два-три раза более устойчива к коррозии, чем обычная холодная оцинковка
• Жёсткая конструкция - не деформируется при заполнении лотка кабелями до максимальной нагрузки
• Единый дизайн с серией S5 Combitech - эстетичный и унифицированный вид всей системы
• Огнестойкость - позволяет использовать в местах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя оцинковка устойчива, длительный контакт с водой может вызвать коррозию
• Не подходит для лотков с высотой борта менее 100 мм или больше - не будет плотного контакта
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не выдержит химической агрессии
• Не является заменителем поворотных колен для кабелей малого диаметра - для них нужны специальные фитинги

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в распределительном щите
• Вывод кабелей от оборудования на полу к пульту управления на уровне глаз
• Обход препятствий (колонн, трубопроводов) в производственном цехе
• Сборка многоуровневых кабельных систем в серверных и телекоммуникационных помещениях

Практические советы

• Перед монтажом проверьте, что лотки, к которым крепится угол, имеют ту же толщину стенки (1,5 мм) - иначе возможен люфт
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную поверхность и нарушить герметичность соединения
• Если система работает в условиях вибраций, дополнительно используйте антивибрационные прокладки под крепёж
• Для длинных трасс с несколькими углами - соблюдайте радиус изгиба кабелей внутри лотка; угол сам по себе не создаёт давления на провода, но неправильная укладка может её вызвать
• Артикул som1040k всегда заказывайте вместе с лотками S5 Combitech - так гарантирована совместимость всех элементов
