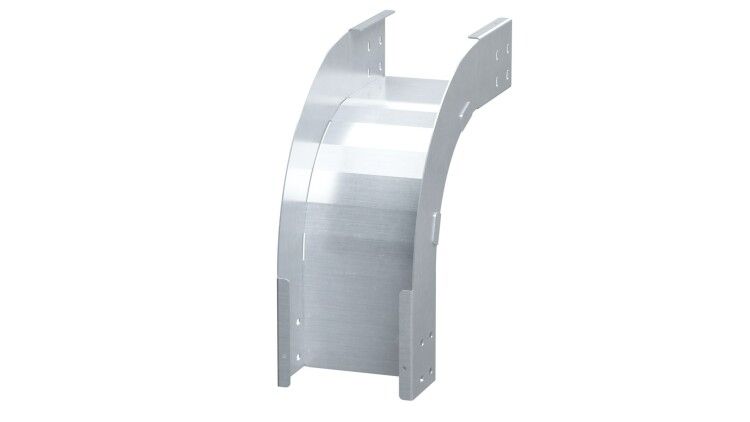

Угол вертикальный внешний 90 градусов 100х500, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOH1050KHDZ ДКС

Угол вертикальный внешний 90 градусов 100х500, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент кабельной трассы для организации вертикального поворота лотков серии S5 Combitech. Благодаря оцинкованной стали и полному комплекту крепежа, этот угол обеспечивает прочную и долговечную сборку без дополнительных доработок.

Назначение и область применения

Угол вертикальный внешний 90 градусов 100х500, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен для изменения направления кабельной трассы на 90° в вертикальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 500 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 500 мм
• Толщина стенки: 2,0 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защита от коррозии в агрессивных средах
• Цвет: Серый
• Широкодиапазонное исполнение: Да - позволяет использовать с лотками других серий при соблюдении габаритов
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для кабельных систем

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х500, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан на установку с лотками серии S5 Combitech. Комплект включает соединительные пластины и крепеж - всё необходимое для быстрой фиксации без допоборудования. Монтаж выполняется путём совмещения кромок лотка и угла, последующего закрепления болтами через предварительно подготовленные отверстия. Габариты 100×500 мм обеспечивают точное соответствие профилю лотка, что исключает зазоры и перекосы.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности: имеет заявленную огнестойкость, что важно для промышленных и общественных объектов. Покрытие «горячий цинк» соответствует ГОСТ 14918 и обеспечивает длительную защиту от коррозии даже в условиях повышенной влажности. Нет требований к специальной электроизоляции - используется как механический элемент трассы.

Преимущества

• Полный комплект крепежа снижает время монтажа и исключает потерю деталей
• Оцинкованная сталь с покрытием «горячий цинк» устойчива к ржавчине, особенно в сырых и химически активных средах
• Толщина 2,0 мм гарантирует жёсткость и долговечность при нагрузках от кабелей
• Совместимость с широкодиапазонными лотками расширяет возможности применения за пределами серии S5 Combitech
• Огнестойкость позволяет применять в местах с повышенными требованиями к пожаробезопасности

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальных переходов
• Подходит только для лотков с высотой борта 100 мм; использование с другими размерами требует проверки совпадения крепёжных отверстий
• Не является герметичным элементом - не рекомендуется для открытых участков с постоянным воздействием воды без дополнительной защиты
• Не предназначен для работы в условиях температур выше +80 C - материал теряет прочностные характеристики при нагреве

Примеры использования

• Переход между этажами в промышленном здании - вертикальный спуск/подъём кабельной трассы
• Обход колонн или трубопроводов в машинных залах
• Формирование вертикальных каналов для кабелей в серверных и распределительных щитовых
• Прокладка кабеля в цехах с высокой влажностью - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотка и угла точно совпадали - даже маленький перекос увеличивает риск повреждения изоляции кабелей
• Закручивайте крепёж равномерно, не переусердствуя - перегрузка может деформировать тонкую сталь
• Если используете угол вне серии S5 Combitech, обязательно сверьте шаг отверстий и ширину основания лотка
• На открытом воздухе рекомендуется дополнительно защитить стыки герметиком, хотя сам угол устойчив к атмосферным воздействиям
• Храните в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой и солью
