Угол вертикальный внешний 90 градусов, 100х200 R300, лонжерон 1,5 мм, цинк-ламельный, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LIO1320KZL ДКС

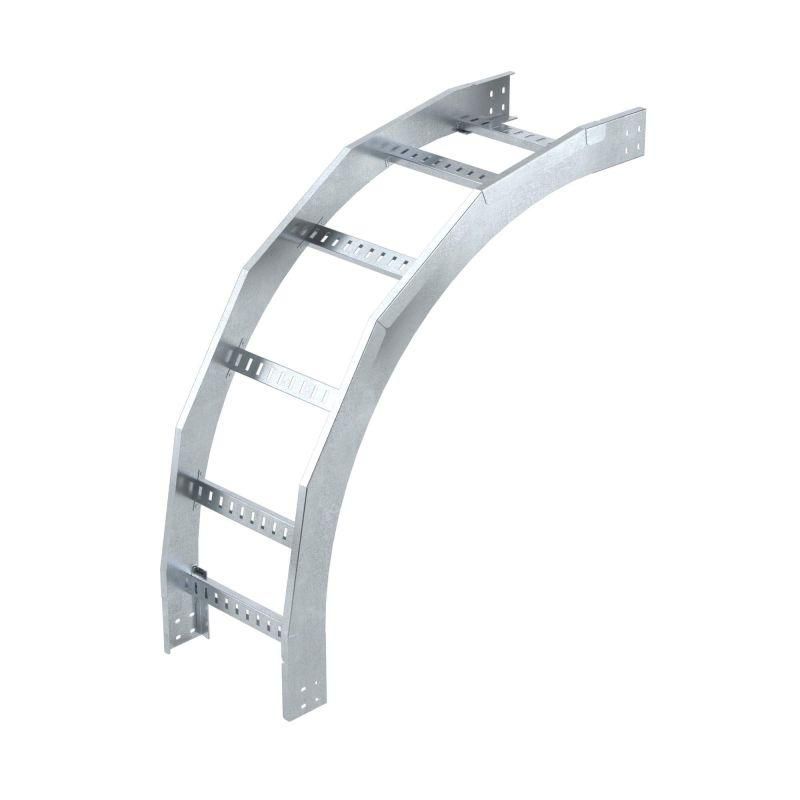

Угол вертикальный внешний DKC L5 Combitech (артикул lio1320kzl) - это элемент системы лестничного лотка, предназначенный для плавного перехода кабельной трассы на 90 градусов вниз. Изделие совмещает прочность стали с защитным цинк-ламельным покрытием и поставляется полностью готовым к установке с крепежом.

Назначение и область применения

Угол вертикальный внешний используется для изменения направления кабельной трассы в вертикальной плоскости - например, при спуске лотка с этажа на этаж, через перекрытие или вдоль колонн. Подходит для систем с высотой борта 100 мм и шириной основания 200 мм. Применяется в промышленных объектах, офисных зданиях, серверных помещениях, на заводах и в энергетике, где требуется организовать безопасную и аккуратную прокладку силовых и слаботочных кабелей.

Технические характеристики

• Тип угла: вертикальный внешний
• Угол поворота: 90°
• Радиус изгиба: 300 мм - обеспечивает минимальное натяжение кабелей при прокладке
• Высота борта: 100 мм
• Ширина основания: 200 мм
• Толщина лонжерона: 1,5 мм
• Толщина поперечины: 1,0 мм
• Материал: сталь
• Покрытие: цинк-ламельное - антикоррозийная защита с повышенной механической стойкостью
• Цвет: светло-серый
• Тип профиля: перфорированный - позволяет фиксировать кабели хомутиками и проводить вентиляцию
• Тип бокового профиля: открытый - удобен для последующего доступа к кабелям

Совместимость и монтаж

Угол вертикальный внешний DKC L5 Combitech совместим с другими элементами серии L5 Combitech: прямыми участками, ответвлениями, муфтами и крышками того же формата. Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепежных элементов. Для надежной фиксации используйте саморезы или болты соответствующего диаметра (не входят в комплект). Убедитесь, что края лотка точно совпадают с углом - допуск по оси +-1 мм. Перед сборкой проверьте целостность перфораций - они должны быть свободны от заусенцев.

Преимущества

• Готовый комплект - не требует дополнительного подбора крепежа
• Цинк-ламельное покрытие устойчиво к механическим повреждениям и коррозии даже в условиях повышенной влажности
• Радиус изгиба 300 мм снижает риск повреждения изоляции кабелей при прокладке
• Перфорированная конструкция упрощает крепление кабелей и обслуживание трассы
• Стандартные размеры обеспечивают взаимозаменяемость с продукцией других производителей, соответствующих ГОСТ 34381

Ограничения применения

• Не предназначен для использования в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей)
• Не рекомендуется применять в качестве несущего элемента для тяжелых нагрузок свыше 15 кг/м - для этого нужны усиленные профили
• Запрещено использовать в условиях температур ниже -40C и выше +70C - возможна потеря эластичности покрытия
• Не подходит для горизонтальных поворотов - для них используются другие типы углов

Примеры использования

• Спуск кабельной трассы от потолочного лотка к полу в серверной комнате
• Проход через межэтажное перекрытие в жилом доме с использованием лестничного лотка
• Обход колонны в производственном цеху при прокладке питания оборудования
• Подключение кабелей от распределительного шкафа к нижнему уровню технологического оборудования

Практические советы

• При монтаже на стену используйте анкерные болты с шагом не более 800 мм - особенно важно при длинных участках
• Проверяйте соответствие внутреннего профиля угла и лотка перед сборкой - несоответствие вызывает перекос и давление на кабели
• Если трасса проходит в сыром помещении, дополнительно герметизируйте стыки силиконовым составом, совместимым с металлическими поверхностями
• Избегайте перегрузки - максимальная заполненность лотка должна быть не более 40–50% от объема, чтобы сохранить теплоотвод и легкий доступ
• При замене старого угла - снимите крепеж и сравните размеры с новым изделием: DKC L5 Combitech имеет точные геометрические параметры, совместимые с большинством европейских систем
