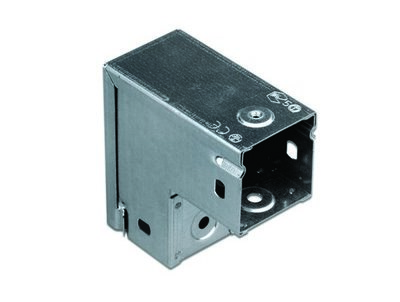

Угол вертикальный вниз 90 градусов 50х50 глухой цинк-ламельный - 39002ZL ДКС

Угол вертикальный вниз 90 градусов 50х50 глухой цинк-ламельный от DKC (ДКС), артикул 39002zl, предназначен для организации вертикальных поворотов трассы листового лотка S5 Combitech под прямым углом вниз. Элемент защищает кабели от механических повреждений и совместим со всей серией S5 Combitech.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы с горизонтального на вертикальное движение вниз под углом 90°. Применяется в системах распределения силовых и управляющих кабелей в промышленных объектах, на заводах, в энергообъектах и других местах, где требуется надежная и безопасная прокладка кабелей внутри металлических лотковых систем.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить четкий вертикальный спуск трассы;
• Размеры: 50×50 мм - внутренние габариты соответствуют стандартным лоткам серии S5 Combitech;
• Толщина материала: 0,8 мм - достаточна для жесткости и долговечности при нагрузках;
• Внутренний радиус изгиба: 90 мм - минимизирует перегиб кабелей, снижает риск повреждения изоляции;
• Материал: оцинкованная сталь - прочная, устойчивая к деформации;
• Покрытие: цинк-ламельное - комбинированная защита от коррозии на базе магниевой смолы с частицами алюминия и цинка;
• Исполнение: глухой, без разъема - элемент цельный, не требует дополнительных фиксирующих деталей;
• Перфорированные стенки и основание - обеспечивают вентиляцию, возможность крепления через отверстия и доступ для заземления;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках нормативных требований;
• Цвет: серый - унифицированный внешний вид с другими элементами серии S5 Combitech.

Совместимость и монтаж

Угол 39002zl совместим исключительно с лотками серии S5 Combitech от DKC. Монтаж осуществляется путем выравнивания кромок с торцами горизонтальных участков лотка. Крепление выполняется саморезами или заклепками через перфорацию в боковой стенке и основании. Учитывайте, что внутренний радиус 90 мм требует минимального радиуса изгиба кабелей - не менее 4–5 диаметров самого крупного провода в трассе.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных кабельных систем. Цинк-ламельное покрытие обеспечивает уровень защиты, сравнимый с горячим цинкованием, что подтверждает соответствие стандартам EN 10346 и IEC 61537. Перфорация позволяет выполнять эффективное заземление системы.

Преимущества

• Цинк-ламельное покрытие обеспечивает длительную защиту даже в агрессивных средах - лучше, чем обычное цинкование;
• Плавный изгиб снижает риск повреждения кабелей при протяжке;
• Перфорация в стенках и основании упрощает монтаж и заземление;
• Глухая конструкция исключает попадание пыли и влаги внутрь трассы;
• Серый цвет и единый дизайн поддерживают эстетику и стандартизацию всей системы S5 Combitech.

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикального спуска;
• Не подходит для установки вне системы S5 Combitech - другие серии лотков не совместимы по размерам и креплению;
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво, это не герметичный элемент;
• Толщина 0,8 мм допускает применение только в легких и средних нагрузках - для тяжелых кабельных массивов (>15 кг/м) следует проверять расчетную нагрузку на опоры.

Примеры использования

• Подключение кабелей от этажных щитов к нижнему уровню оборудования в производственных корпусах;
• Спуск кабелей от потолочных лотков к полу в серверных помещениях;
• Обход препятствий в виде технологических проемов или трубопроводов в цехах;
• Прокладка в условиях повышенной влажности - например, в насосных станциях или холодильных камерах.

Практические советы

• При монтаже используйте только крепеж, подходящий по типу к оцинкованному материалу - избегайте медных или алюминиевых заклепок, чтобы не вызвать гальваническую коррозию;
• Перед установкой проверьте, что внутренний радиус 90 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важен для многожильных и чувствительных к перегибу проводов;
• Закрепляйте угол не только к лоткам, но и к несущей конструкции - это повысит устойчивость при больших массах кабелей;
• При необходимости можно дополнительно заполнить перфорированные отверстия термостойкими заглушками для усиления IP-защиты;
• Артикул 39002zl - часть серии S5 Combitech; все остальные комплектующие этой линейки (прямые участки, переходники, крышки) должны использоваться вместе для гарантии совместимости и надежности.
