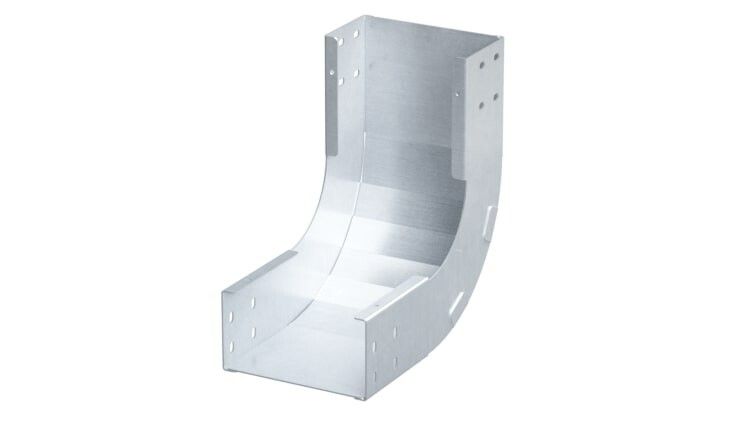

Угол вертикальный внутренний 90 градусов 50х100, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SIN510KHDZ ДКС

Угол вертикальный внутренний 90 градусов 50х100, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент кабельной трассы для организации вертикальных поворотов в системах лотков S5 Combitech. Бренд DKC предлагает этот продукт как часть стандартизированной системы, где все компоненты совместимы между собой.

Назначение и область применения

Угол предназначен для изменения направления кабельной трассы на 90 градусов внутри вертикальной плоскости. Применяется исключительно с лотками серии S5 Combitech, имеющими высоту борта 50 мм и ширину основания 100 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорте, в автоматизированных производствах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: 50×100 мм (высота × ширина)
• Толщина стенки: 1,2 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Исполнение изгиба: Плавный - снижает риск перегиба кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для промышленных систем
• Цвет: Серый - единый цветовой ряд с другими элементами S5 Combitech

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 50х100, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC совместим только с лотками серии S5 Combitech. Несовместим с лотками других серий, даже при одинаковых габаритах - из-за различий в форме крепёжных выступов и замковых соединений.

Комплектация включает соединительные пластины и крепёж - всё необходимое для сборки без доп purchases. Монтаж выполняется путём вставки угла в торец двух лотков, фиксации пластинами через предварительно подготовленные отверстия и затяжки болтов. Плавный изгиб позволяет легко протягивать кабели без усилий и риска повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение, не выделяет токсичных веществ при нагреве. Оцинкованное покрытие обеспечивает долговечную защиту в условиях повышенной влажности и агрессивной среды. Соответствует нормам ГОСТ Р 50571 и IEC 61439 для распределительных систем.

Преимущества

• Полный комплект крепежа в одной упаковке - экономит время на сборке
• Горячее цинкование - устойчиво к коррозии, особенно в местах реза и срезов
• Плавный изгиб - минимизирует нагрузку на кабели при протяжке
• Огнестойкость - безопасно применять в зонах с высоким риском возгорания
• Единая система S5 Combitech - гарантирует точное соответствие всех элементов

Ограничения применения

• Не используется для наружной установки без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может вызвать белый налёт (циновую коррозию)
• Не подходит для лотков с высотой борта более 50 мм или менее 48 мм - возможен люфт и потеря жёсткости
• Не рекомендуется использовать в качестве опоры для тяжёлых кабельных bundles свыше 15 кг/м - требуется дополнительная подвеска
• Запрещено применять с лотками других брендов, даже при совпадении габаритов - отличается форма крепёжных выступов

Примеры использования

• Переход с горизонтального участка лотка на вертикальный стояк в цехе с конвейерной линией
• Обход колонн и трубопроводов в распределительном щите
• Подключение кабелей от этажного щита к нижним уровням оборудования
• Прокладка в подземных тоннелях и технологических каналах с высокой влажностью

Практические советы

• Проверьте перед монтажом, что лотки имеют именно 50 мм высоту борта - другие значения (например, 45 или 55 мм) не подходят
• При использовании в сырых помещениях дополнительно проверяйте герметичность стыков - можно применить силиконовый герметик на контактах
• Не перетягивайте крепёж - избыточный момент может деформировать тонкий металл 1,2 мм
• При необходимости удлинения трассы используйте только оригинальные переходники S5 Combitech - сторонние элементы нарушают целостность системы
• Артикул sin510khdz - сохраняйте его при заказе запасных частей; он однозначно идентифицирует этот конкретный угол в каталоге DKC
