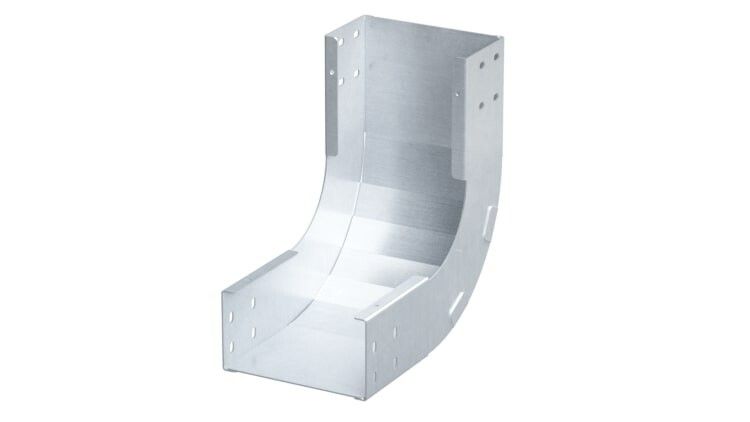

Угол вертикальный внутренний 90 градусов 50х50, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SIN505KHDZ ДКС

Угол вертикальный внутренний 90 градусов 50х50, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент кабельной трассы для организации вертикальных поворотов в системах лотков S5 Combitech. Бренд DKC предлагает этот продукт как часть стандартизированной системы, где все компоненты совместимы между собой.

Назначение и область применения

Угол предназначен для изменения направления кабельной трассы на 90 градусов в вертикальной плоскости. Применяется внутри зданий там, где требуется переход с одного уровня на другой - например, при прокладке кабелей от этажа к этажу, возле шкафов управления или в местах пересечения с трубопроводами. Подходит для систем с лотками S5 Combitech высотой 50 мм. Используется в офисах, производственных помещениях, энергообъектах, транспортной инфраструктуре.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: 50 × 50 мм (высота и ширина)
• Толщина стенки: 1,2 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Цвет: Серый
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)
• Огнестойкость: Да - соответствует требованиям к негорючим материалам в кабельных трассах

Совместимость и монтаж

Угол 90° DKC совместим исключительно с лотками серии S5 Combitech с высотой борта 50 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин: они фиксируются болтами к торцам лотков, после чего угол плотно вставляется и закрепляется. Не требует сварки или специальных инструментов. Каждый элемент имеет предварительно просверленные отверстия под стандартный шаг крепления S5 Combitech. Для герметичности и жесткости рекомендуется использовать все комплектные элементы - отказ от них снижает прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в помещениях. Огнестойкость обеспечивается за счет использования негорючего материала - стали с цинковым покрытием. Нет выделения токсичных веществ при нагреве. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных лотков в электроустановках.

Преимущества

• Горячее цинкование гарантирует долгую службу даже во влажных средах - до 20 лет без обслуживания
• Предоставление всех крепежных элементов в комплекте исключает потерю деталей и ускоряет установку
• Стандартные размеры обеспечивают точную совместимость с лотками S5 Combitech без доработок
• Увеличенная толщина металла (1,2 мм) противостоит деформации при нагрузке и монтаже
• Широкодиапазонное исполнение позволяет применять угол в различных типах помещений - от сухих до с повышенной влажностью

Ограничения применения

• Не предназначена для внешней установки под открытым небом - хотя цинк защищает от коррозии, длительное воздействие осадков и УФ-излучения может снизить срок службы
• Не используется с другими сериями лотков (например, S4, S8 или сторонних производителей) из-за различий в габаритах и шаге крепления
• Не подходит для силовых кабелей с массой более 15 кг/м - возможна прогиб конструкции
• Запрещено использовать в качестве опоры для оборудования или труб - только для кабельных трасс

Примеры использования

• Переход кабеля от потолочного лотка к полу в серверной комнате
• Обход колонны в административном здании через вертикальный канал
• Подключение распределительного щита на втором уровне к основному лотку первого этажа
• Прокладка сигнальных кабелей в промышленном цеху с многоуровневой трассировкой

Практические советы

• Перед монтажом проверьте, что высота борта вашего лотка точно 50 мм - отклонение даже на 1–2 мм нарушит плотность соединения
• Используйте только комплектные болты и пластины - аналоги могут иметь другую форму отверстий или толщину
• При сборке нескольких углов подряд убедитесь, что каждый последующий элемент не создает изгибающего момента - равномерно распределяйте нагрузку
• Если трасса проходит в месте с частыми вибрациями (например, рядом с насосами), дополнительно затяните крепеж и используйте антивибрационные прокладки
• Храните угол в сухом месте - хоть он оцинкован, длительный контакт с водой перед установкой может вызвать белый налет (не влияющий на работу, но требующий протирки)
