Угол внешний для короба 75*20 переменный DLPlus | 030302 Legrand

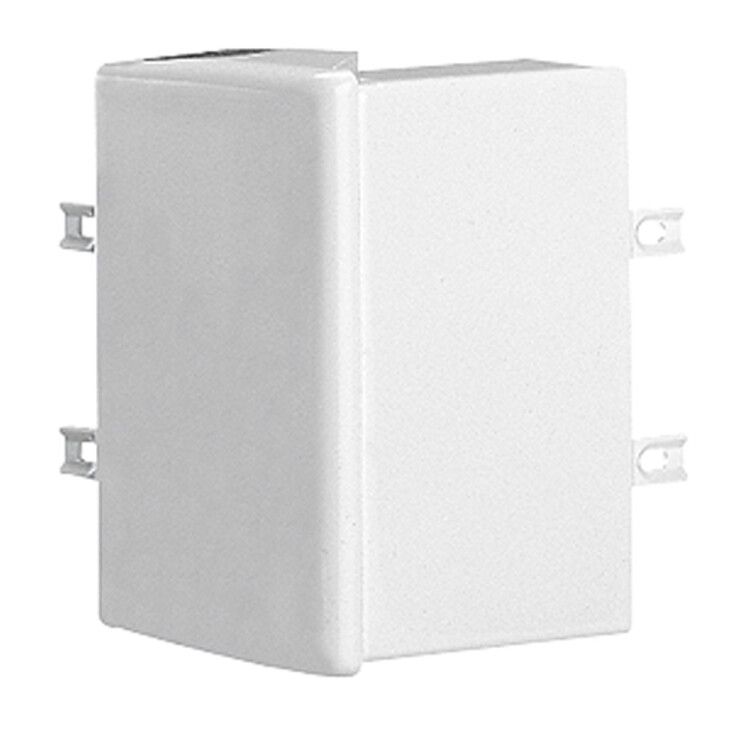

Угол внешний изменяемый для кабель-канала 75×20 белый от Legrand (артикулы 030302 / 30302) предназначен для плавного соединения двух участков кабель-канала под переменным углом, обеспечивая аккуратный переход проводов в сложных местах монтажа. Продукт из серии DLP совместим с кабель-каналами того же размера и цвета.

Назначение и область применения

Этот угол используется для изменения направления кабель-канала 75×20 мм в местах, где требуется нестандартный поворот - например, вокруг препятствий, у стен с неровностями или на пересечении трасс. Подходит для внутренней прокладки кабелей в офисах, жилых помещениях, производственных зонах и на объектах с высокими требованиями к эстетике. Благодаря возможности регулировки угла, один элемент заменяет несколько фиксированных углов, снижая количество запчастей и ускоряя монтаж.

Технические характеристики

• Тип изделия: Угол внешний изменяемый
• Угол регулировки: От 60° до 120° - позволяет адаптировать поворот под реальные условия монтажа
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и химически инертный
• Цвет: Чисто-белый - соответствует стандартному цвету кабель-каналов Legrand DLP
• Тип крепления: Защелка - быстрое и надёжное соединение без инструментов
• Исполнение: Формованный - однородная структура материала без сварных швов
• Состав: Без галогенов - при возгорании не выделяет токсичных газов, безопасен для помещений с людьми
• Покрытие: Необработанная поверхность - матовая, не царапается при установке, легко моется

Совместимость и монтаж

Угол внешний изменяемый для кабель-канала 75×20 белый совместим исключительно с кабель-каналами Legrand DLP размером 75×20 мм. Крепление осуществляется защёлкой: достаточно совместить боковые выступы с пазами канала и плотно придавить до щелчка. Для демонтажа - аккуратно оттянуть край защёлки плоской отверткой. Не требует саморезов, клея или других крепёжных средств. Убедитесь, что внутренняя ширина канала точно соответствует 75 мм - расхождение более чем +-1 мм может нарушить герметичность соединения.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ, что соответствует требованиям безопасности для закрытых помещений. Материал не поддерживает горение и не выделяет едких паров при нагреве выше 80C. Соответствует общим нормам для электроустановочных изделий в России и ЕАЭС, однако сертификация по ГОСТ Р 50571 не распространяется на комплектующие кабель-каналов - продукт является частью системы, а не самостоятельной электротехнической единицей.

Преимущества

• Гибкий угол от 60° до 120° - экономит место и время при сложном маршруте прокладки
• Закрепление защёлкой - монтаж без инструментов, возможен даже в труднодоступных зонах
• Один элемент вместо нескольких фиксированных углов - меньше деталей на складе и в заказе
• Совпадение цвета и профиля с кабель-каналами Legrand DLP - сохраняет единый дизайн всей системы
• Отсутствие галогенов - повышенная экологическая и пожарная безопасность

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на длительное UV-воздействие и перепады температур ниже –10C
• Не рекомендуется использовать в условиях постоянной вибрации (например, рядом с крупными двигателями) - риск самоотсоединения защёлки
• Не подходит для кабель-каналов других брендов или размеров - даже небольшое отличие в ширине (например, 74 или 76 мм) нарушает герметичность
• Не допускается применение в качестве опоры для тяжёлых кабелей - нагрузка должна передаваться через основной канал, а не через угол

Примеры использования

• Обход трубопровода в коридоре офиса - угол под 95° позволяет обойти препятствие без разреза канала
• Переход между двумя стенами под острым углом в квартире - регулируемый угол устраняет необходимость подгонки под конкретную форму
• Подключение кабель-канала к распределительному щиту под нестандартным углом - удобно там, где невозможно сделать прямую линию

Практические советы

• Перед монтажом проверьте, чтобы все части кабель-канала были одного производства - даже незначительные различия в толщине стенок могут помешать защёлке
• Если угол будет находиться в месте частого доступа (например, около двери), предварительно закрепите его дополнительно маленькими саморезами - хотя это не предусмотрено конструкцией, так повысится надёжность
• При необходимости смены направления после монтажа - не пытайтесь переугловать уже установленный элемент; лучше заменить его новым
• Храните в сухом месте при температуре +5…+30C - при низких температурах ПВХ становится хрупким, и защёлка может сломаться при сборке
