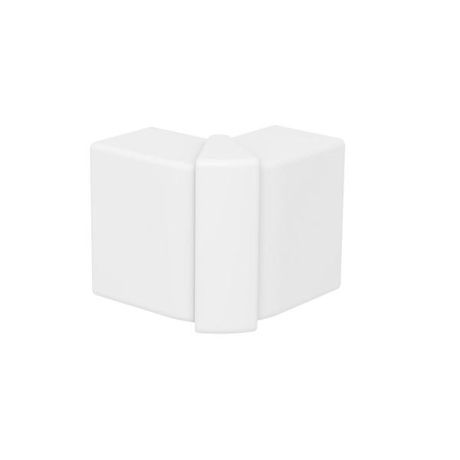

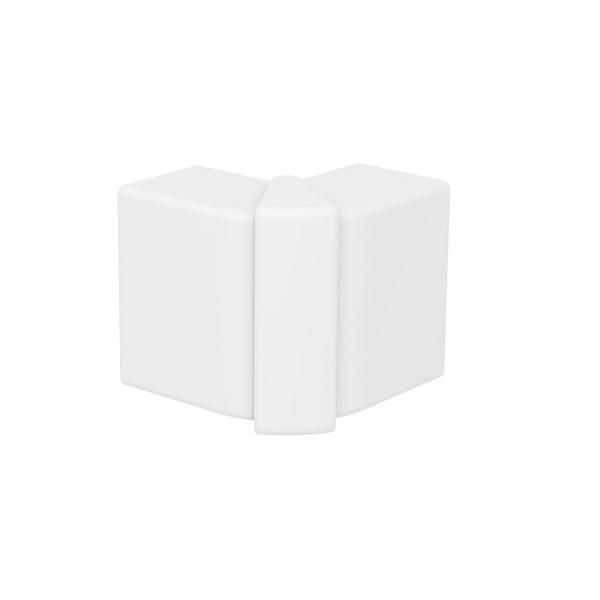

Угол внешний кабель-канала WDK 12x22 мм, ПВХ белый | 6154432 OBO Bettermann HA12022RW

Угол внешний для кабель-канала WDK 12x22 мм, ПВХ белый - комплектующий элемент для сборки наружных углов кабель-каналов серии WDK. Артикул 6150702 и совместимые варианты wdk ha12022rw обеспечивают аккуратный переход проводов вокруг стеновых поворотов, сохраняя целостность системы и эстетичный вид. Подходит для внутренней прокладки в помещениях.

Назначение и область применения

Угол внешний для кабель-канала WDK 12x22 мм, ПВХ белый используется для формирования наружных углов при монтаже кабель-каналов серии WDK. Применяется там, где необходимо изменить направление трассы на 90 градусов - например, у стен, перегородок или колонн. Предназначен исключительно для внутреннего использования в сухих помещениях: офисах, жилых зонах, административных помещениях. Не предназначен для открытой установки на улице или во влажной среде.

Технические характеристики

• Размер кабель-канала: 12×22 мм - соответствует профилю мини-каналов серии WDK
• Материал: поливинилхлорид (ПВХ) - легкий, химически стойкий, не поддерживающий горение
• Цвет: чисто-белый - сочетается с другими элементами серии WDK
• Степень защиты IP30 - предохраняет от твердых предметов крупнее 2,5 мм, но не защищает от воды и пыли
• Тип крепления: защелкивание - фиксируется на основной канал без инструментов
• Исполнение: формованный - однородная форма, без сварных швов

Совместимость и монтаж

Угол внешний для кабель-канала WDK 12x22 мм, ПВХ белый совместим только с кабель-каналами того же размера и серии - WDK 12×22 мм. Устанавливается путём плотного защелкивания на конце двух смежных участков канала. Для надёжной фиксации важно, чтобы торцы каналов были ровными и не деформированы. Крепление не требует саморезов или клея. После сборки угол выдерживает механическую нагрузку от собственного веса проводов и слабого воздействия руками - но не предназначен для опирания на него оборудования или труб.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям безопасности для электроустановок внутри помещений. Степень защиты IP30 обеспечивает защиту от контакта с инструментами и крупными частицами, но не гарантирует герметичность. Соответствует общим нормам для пластиковой кабельной продукции в РФ и ЕАЭС.

Преимущества

• Лёгкая установка - достаточно просто защелкнуть на канал, без сверления или инструментов
• Не требует обслуживания - материал не ржавеет, не корродирует, не теряет цвет при обычном освещении
• Эстетично - белый цвет маскирует систему под потолком или стеной, не бросается в глаза
• Совместим со всей серией WDK - позволяет собирать цельную систему без адаптеров

Ограничения применения

• Не использовать вне помещений - ПВХ не рассчитан на УФ-излучение, температурные перепады и влагу
• Не применять в местах с высокими механическими нагрузками - нельзя опереться на угол, он не является несущим элементом
• Не подходят для цепей выше 500 В переменного тока - ограничен класс изоляции материала
• Запрещено использование в помещениях с повышенной температурой (>+50 C) - ПВХ может деформироваться

Примеры использования

• Обход угла комнаты при прокладке силового кабеля для розеток
• Переход между вертикальной и горизонтальной частью трассы возле распределительного щита
• Сборка сети для управления светильниками в офисе с использованием мини-каналов WDK
• Прокладка сигнальных кабелей вдоль стен в учебных аудиториях

Практические советы

• Перед монтажом проверьте, что кабель-канал имеет точный размер 12×22 мм - другие размеры не совместимы
• Не используйте угол для изменения направления более чем на 90° - для других углов нужны специальные элементы
• Если требуется длинная трасса с несколькими углами - закупите запасные углы; они легко ломаются при неправильном усилии при защелкивании
• При необходимости замены - угол можно демонтировать, осторожно оттянув его от канала в сторону
• Артикул 6150702 и wdk ha12022rw - это один и тот же продукт от OBO BETTERMANN, различаются лишь номера в каталогах
