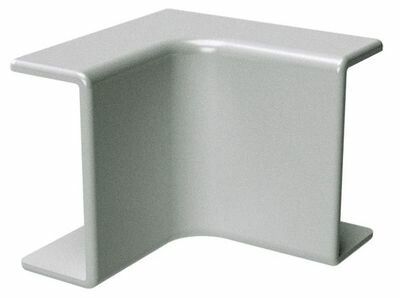

Угол внутренний для кабель-канала 40х17 AIM DKC 00395 ДКС

Угол внутренний для кабель-канала 40х17 от DKC (ДКС), артикул 00395, предназначен для плавного перехода между участками кабель-канала под углом 90°, обеспечивая аккуратное и безопасное оформление проводки в помещениях. Этот элемент из серии In-liner Classic совместим с мини-каналами того же размера и подходит как для офисов, так и для жилых зон.

Назначение и область применения

Угол внутренний для кабель-канала 40х17 используется для создания внешних и внутренних поворотов кабельной трассы под углом 90° в горизонтальной плоскости. Он маскирует стыки между прямыми участками канала, защищает провода от механических воздействий и сохраняет эстетический вид системы. Подходит для прокладки слаботочных и силовых кабелей в интерьерах: offices, квартирах, школах, медицинских учреждениях.

Технические характеристики

• Тип: Угол внутренний
• Угол изгиба: 90°
• Габариты: соответствует кабель-каналу 40×17 мм
• Материал: Поливинилхлорид (ПВХ) без галогенов – устойчив к возгоранию, не выделяет токсичных веществ при нагреве
• Степень защиты: IP40 – защита от твердых частиц крупнее 1 мм, не предназначено для защиты от воды
• Цвет: Чисто-белый – гармонирует с интерьерными решениями
• Климатическое исполнение: УХЛ4 – допущен к использованию в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Конструкция: Симметричная, состоит из основания и крышки; крышка фиксируется методом вставки внутрь
• Перфорация: Есть отверстия для крепления саморезами через стенки корпуса
• Количество вводов: 2 – вход и выход для кабелей
• Количество отсеков: 1 – одноканальная система

Совместимость и монтаж

Угол внутренний для кабель-канала 40х17 совместим исключительно с кабель-каналами серии In-liner Classic размером 40×17 мм. Крышка крепится путём вставки в пазы основания - без инструментов. Для фиксации к поверхности используются саморезы через подготовленные отверстия. Монтаж возможен на бетон, дерево, ГКЛ, металл. Не требует специального оборудования. Перед установкой проверьте соответствие ширины и высоты канала - расхождение даже 1–2 мм затруднит герметичность соединения.

Безопасность и стандарты

Изготовлен из ПВХ без галогенов, что снижает риск образования ядовитых газов при повышенных температурах. Соответствует нормам безопасности для внутрипомещенческого использования. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупным мусором, но не является водонепроницаемым - не применять во влажных средах (ванна, кухня, подвалы с протечками).

Преимущества

• Эстетично скрывает стыки кабель-каналов, формируя цельную линию
• Не требует клея или сварки - легко собирается и демонтируется
• Поверхность матовая, не царапается при монтаже
• Закрытая форма препятствует попаданию пыли внутрь канала
• Поддерживает единый стиль всей системы In-liner Classic

Ограничения применения

• Не наружной установки - материал не рассчитан на УФ-лучи и осадки
• Не использовать в местах с постоянной влажностью (>80%) или вероятностью попадания воды
• Не сочетается с другими сериями кабель-каналов, кроме In-liner Classic 40×17
• Не рекомендуется для нагрузок выше 10 Н/см² - не предназначен для опоры тяжелых объектов

Примеры использования

• Обрамление кабель-трассы вдоль потолка и стены в офисном помещении
• Создание поворота вокруг дверного проема в жилой комнате
• Сборка трассы для Ethernet, TV и зарядных устройств в спальне
• Аккуратный вывод кабелей от розеток к светильникам в коридоре

Практические советы

• Перед монтажом удалите защитную пленку - она может остаться на поверхности после установки
• Проверяйте точность замеров: если канал имеет деформацию, угол может не плотно прилегать
• При необходимости можно комбинировать с другими элементами серии: заглушками, ответвлениями, муфтами
• Не используйте металлические саморезы длиннее 12 мм - они могут пробить стенку канала
• Для частого обслуживания выбирайте модели с легкосъемной крышкой - здесь она фиксируется вставкой, поэтому доступ к кабелям быстрый
