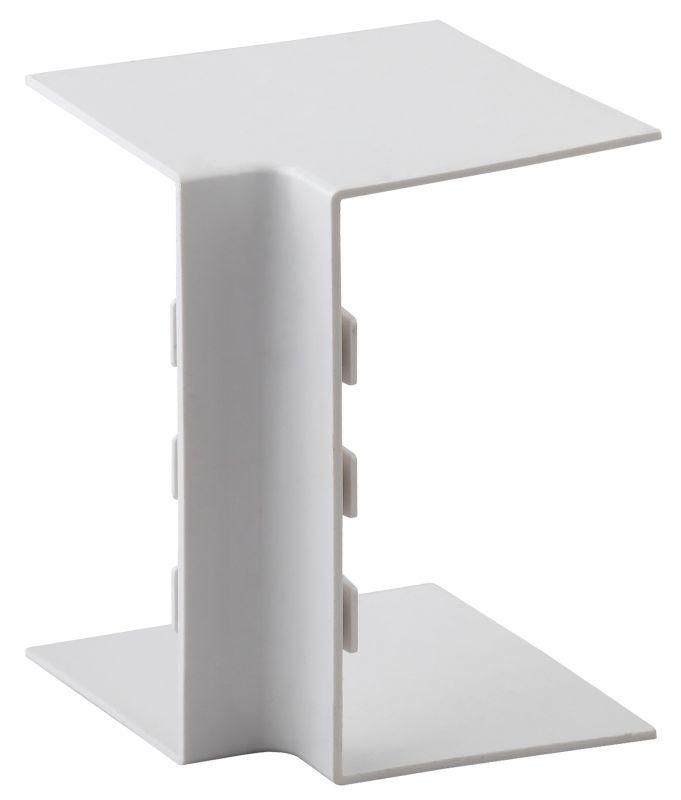

Внутренний угол IC 16х16 (белый) (100/1000/16000) | Б0036024 ЭРА

Угол внутренний для кабель-канала IC 16х16 белый от ЭРА - комплектующий элемент для сборки замкнутых кабельных трасс с поворотами на 90°. Подходит для монтажа в помещениях с невысокими требованиями к механической нагрузке, например, в офисах, жилых зонах и административных корпусах.

Назначение и область применения

Угол внутренний для кабель-канала IC 16х16 белый используется для плавного перехода между двумя параллельными участками кабель-канала под углом 90 градусов. Применяется при укладке проводов и кабелей внутри помещений - для организации трасс вдоль стен, за потолочными плинтусами, в распределительных щитах и на панелях оборудования. Предназначен исключительно для внутреннего монтажа, где нет воздействия осадков, прямого солнечного света или агрессивных сред.

Технические характеристики

• Угол изгиба: 90° - обеспечивает точный поворот без перегиба кабелей
• Размер канала: 16×16 мм - совместим с кабель-каналами того же формата
• Материал: поливинилхлорид (ПВХ) - устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: чисто-белый - соответствует стандартному цвету кабель-каналов ЭРА, легко сочетается с интерьером
• Тип: формованный - изготовлен методом литья, сохраняет форму под нагрузкой
• Тип крепления: защёлкивание - фиксируется на кабель-канале без инструментов
• Покрытие поверхности: необработанное - матовая поверхность без глянца, не царапается при установке

Совместимость и монтаж

Угол внутренний для кабель-канала IC 16х16 белый совместим только с кабель-каналами той же серии и размера - 16×16 мм от бренда ЭРА. Крепится путём защёлкивания: достаточно совместить выступы на уголке с пазами на конце канала и слегка надавить до характерного щелчка. Монтаж возможен как до, так и после укладки кабелей - благодаря гибкости ПВХ можно аккуратно открыть защёлку и вставить провода, если они уже проложены. Не требует сверления, саморезов или клея.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, что соответствует нормам пожарной безопасности для электроустановок в помещениях. Соответствует ГОСТ Р 50571.15 и IEC 61386-21 для систем кабель-каналов. Не содержит свинца и других токсичных пластификаторов, безопасен для использования в жилых и общественных зонах.

Преимущества

• Простота монтажа - не нужны инструменты, достаточно защёлкнуть
• Стабильная форма - не деформируется при температуре от –10C до +40C
• Эстетика - белый цвет не выбивается из общей линии кабель-каналов
• Долговечность - ПВХ не корродирует, не расслаивается, не теряет цвет при обычном освещении

Ограничения применения

• Не предназначен для наружного монтажа - УФ-излучение и перепады температур вызывают хрупкость материала
• Не выдерживает ударные нагрузки - нельзя использовать там, где есть риск механического повреждения (например, в цехах с движущимся оборудованием)
• Не совместим с кабель-каналами других размеров (16×10, 20×10 и т.п.) - даже небольшое отличие в габаритах нарушает герметичность
• Не рекомендован для мест с постоянным контактом с маслами, растворителями или агрессивными чистящими средствами

Примеры использования

• Обход угла стены при прокладке силовой сети в офисе
• Переход от вертикального участка кабель-канала к горизонтальному в шкафу управления
• Сборка трассы для слаботочных систем (LAN, телефония, CCTV) в квартире
• Закрытие поворотов в плинтусных кабель-каналах в детской комнате или больнице

Практические советы

• Перед монтажом проверьте, чтобы внутренние пазы кабель-канала были чистыми - грязь мешает плотному защёлкиванию
• Если угол трудно защёлкнуть, слегка согните его руками - ПВХ эластичен, но не ломается при правильном усилии
• Для длинных трасс используйте одинаковые элементы от одного производителя - разница в допусках может вызвать зазоры
• Угол внутренний для кабель-канала IC 16х16 белый от ЭРА лучше всего комбинировать с другими аксессуарами этой же серии - крышки, соединители, муфты
• Не применяйте этот угол вместо внешнего - он не выдержит нагрузки при наружном изгибе
