Угол внутренний неизменяемый NIA 60х40 (90град.) (розн. упак. 1шт) DKC 01823R ДКС

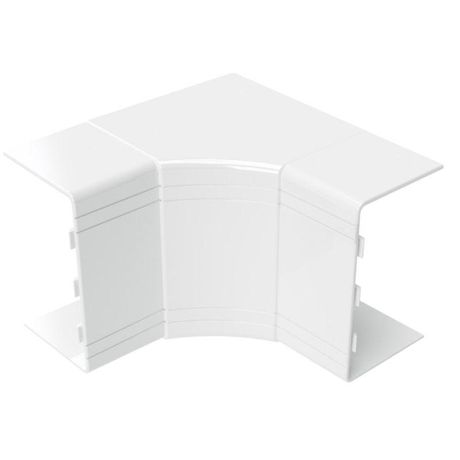

Угол внутренний неизменяемый NIA 60х40 (90°) от DKC предназначен для аккуратного оформления внутренних углов в кабельных коробах серии In-liner Classic - обеспечивает чёткий переход трассы под 90° без зазоров и деформаций. Артикул 01823r совместим исключительно с профилями 60×40 мм.

Назначение и область применения

Угол внутренний неизменяемый NIA 60х40 (90°) используется для завершения кабельных трасс в местах, где требуется поворот на 90 градусов между двумя участками короба серии In-liner Classic. Применяется в системах управления проводкой на промышленных объектах, в цехах, распределительных щитах, автоматизированных линиях - там, где важна чистота исполнения и безопасность прокладки кабелей.

Технические характеристики

• Тип: угол внутренний неизменяемый
• Угол изгиба: 90°
• Размеры: соответствует профилю 60×40 мм
• Материал: АБС-пластик - прочный, ударопрочный, устойчивый к химическим воздействиям
• Цвет: чисто-белый - сочетается с корпусами серии In-liner Classic
• Состав: без галогенов - снижает выделение токсичных веществ при нагреве
• Покрытие: необработанная поверхность - не требует дополнительной отделки
• Наличие соединителя: да - позволяет фиксировать угол к коробу без дополнительных элементов
• Монтажная перфорация: есть - для крепления саморезами или заклёпками
• Способ установки: встраиваемый - монтируется внутрь системы коробов
• Форма: симметричная - одинаково подходит для всех направлений поворота
• Защитная плёнка: да - предохраняет поверхность от царапин до монтажа

Совместимость и монтаж

Угол внутренний NIA 60х40 (90°) совместим только с кабельными коробами серии In-liner Classic размером 60×40 мм. Установка выполняется путём вставки угла внутрь двух смежных секций короба - он плотно фиксируется за счёт собственной формы и наличия соединителей. Для дополнительной надёжности используйте крепёж через перфорацию. Не применяйте с другими сериями коробов - даже близкие по размеру профили могут иметь отличную толщину стенок или форму замка.

Безопасность и стандарты

Материал АБС-пластик без галогенов соответствует требованиям безопасности при использовании в помещениях с повышенными нормами пожарной защиты. Не выделяет токсичных паров при температурном воздействии. Соответствует общим требованиям к комплектующим для кабельных систем в промышленной среде, однако не имеет специальной сертификации IP или UL - не предназначен для открытых или влажных зон без дополнительной защиты.

Преимущества

• Готовое решение для поворота - не требует резки или сборки на месте
• Стандартная форма гарантирует точное соответствие профилю In-liner Classic
• Встроенный соединитель исключает необходимость в дополнительных крепёжных элементах
• АБС-пластик сохраняет форму при механическом напряжении и не расслаивается
• Чисто-белый цвет не выделяется на фоне основных коробов, сохраняя эстетику трассы

Ограничения применения

• Не предназначена для внешних углов - только для внутреннего поворота
• Не рекомендуется использовать в условиях постоянного контакта с водой, маслом или агрессивными химикатами
• Не подходит для высоких температур выше +65C - пластик теряет жесткость
• Не совместим с коробами других серий, даже если их размер совпадает с 60×40 мм
• Не является герметичным элементом - не создаёт защиту от пыли/влаги

Примеры использования

• Переход трассы вниз от потолочного короба к вертикальному шкафу
• Обход препятствия внутри панели оборудования - поворот на 90° вокруг трубопровода
• Завершение горизонтального участка перед входом в распределительный щит
• Сборка сложной маршрутизации в автоматических линиях с множеством поворотов

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднить плотное прилегание
• Проверьте, что торцы коробов ровные - неровный срез вызывает зазоры
• При необходимости усиления крепления используйте саморезы M3–M4 через перфорацию
• Не используйте силовые методы при установке - АБС-пластик может треснуть при перегрузке
• Храните в сухом помещении при комнатной температуре - избегайте прямого солнечного света
