Внутренний вертикальный угол КМВ 100х60 (2 шт./комп.) | CKMP10D-V-100-060-K01 IEK

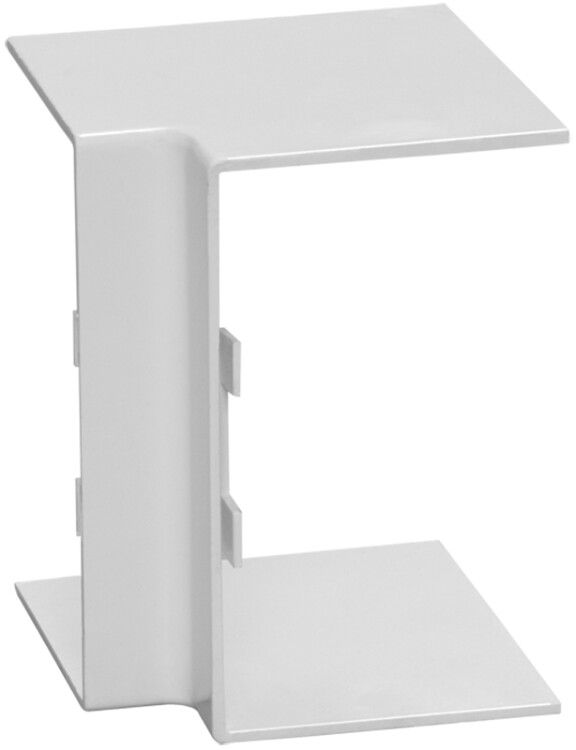

Угол внутренний вертикальный КМВ 100х60 (2 шт. в комплекте) от IEK предназначен для аккуратного соединения кабель-каналов серии ELECOR при изменении направления трассы под углом 90°. Комплект из двух элементов обеспечивает надёжную фиксацию и чистый внешний вид в местах стыковки, особенно в условиях электромонтажных работ внутри помещений.

Назначение и область применения

Угол внутренний вертикальный КМВ 100х60 используется для оформления внутренних углов при прокладке кабельных трасс. Он позволяет скрыть стык между двумя кабель-каналами, сохраняя целостность и эстетику системы. Применяется в офисах, жилых домах, производственных помещениях и других зонах, где требуется укладка проводов в закрытые каналы. Подходит для систем, собранных из кабель-каналов серии ELECOR и ECOLINE.

Технические характеристики

• Тип: угол внутренний, 90°
• Габариты: 100×60 мм - высота и ширина профиля соответственно
• Материал: полистирол (пластик), без покрытия
• Цвет: чисто-белый
• Форма: симметричная, одинаковая по обоим плечам
• Температурный диапазон: от -15 C до +60 C
• Срок службы: 25 лет при правильной эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внутренний КМВ 100х60 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Крепление осуществляется защёлкиванием - элемент плотно фиксируется на торцах канала без необходимости использования дополнительных крепёжных деталей. Монтаж составной: требует предварительной сборки кабель-каналов перед установкой угла. Убедитесь, что края канала ровные и не деформированы - иначе защёлки не сработают должным образом.

Преимущества

• Не требует сверления или саморезов - монтаж быстрый и не повреждает поверхность
• Стандартная цветовая гамма (белый) легко сочетается с большинством кабель-каналов
• Высокая прочность материала при температурах в рабочем диапазоне
• Два элемента в комплекте позволяют смонтировать два угла сразу - экономия времени

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже -15 C
• Не совместим с кабель-каналами других серий (например, KVT, Schneider Electric, Legrand)
• Не рекомендуется использовать в средах с повышенной химической активностью или частым контактом с растворителями
• Не выдерживает механические нагрузки - нельзя наступать, вешать тяжёлое оборудование на угол

Примеры использования

• Обрамление перехода кабель-канала вдоль стены на внутреннем углу комнаты
• Соединение горизонтального и вертикального участка трассы в распределительном щите
• Оформление стыка в коридоре или офисе при прокладке силовых и слаботочных сетей

Практические советы

• Перед монтажом проверьте, чтобы края кабель-каналов были ровными - даже небольшая деформация может помешать защёлкиванию
• Если угол плохо фиксируется, осторожно подожмите бока рукой - он должен “щёлкнуть” при полном входе
• При использовании в сырых помещениях (ванная, кухня) убедитесь, что сам кабель-канал имеет нужную степень защиты IP
• Запасной угол можно купить отдельно - артикул ckmp10d-v-100-060-k01 соответствует одному элементу
• Не используйте этот угол как опору для труб, кабелей или оборудования - он служит только для декора и фиксации трассы
