Угольник 20х3/4 EF Stahlmann 2217211

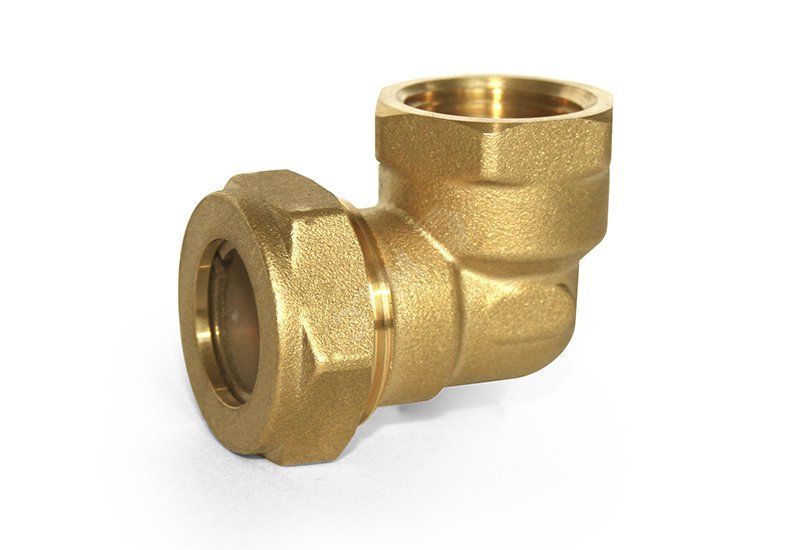

Угольник 20х3/4 EF от Stahlmann - латунный угловой фитинг с резьбовым соединением, предназначенный для быстрого и герметичного подключения гофрированных труб из нержавеющей стали к оборудованию или друг к другу. Артикул 2217211 соответствует ГОСТ 15763-2005 и подходит для систем холодного и горячего водоснабжения.

Назначение и область применения

Угольник 20х3/4 EF используется для создания поворотов в системах водоснабжения, где применяются гофрированные трубы из нержавеющей стали. Подходит для подключения к приборам с внутренней резьбой 3/4" - например, к кранам, смесителям, проточным нагревателям, посудомоечным машинам и стиральным машинам. Также может применяться для соединения двух гофрированных труб под углом 90°.

Технические характеристики

• Диаметр трубы: 20 мм - совместим с гофрированными трубами стандарта 20 мм
• Тип соединения: резьбовое, внутренняя резьба 3/4"
• Вид резьбы: ВР (внутренняя резьба)
• Материал: латунь CW 617 N - высококачественная горячекованная латунь с улучшенной коррозионной стойкостью
• Рабочее давление: до 12 бар
• Максимальная рабочая температура: 110 C
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Стандарт: ГОСТ 15763-2005

Совместимость и монтаж

Угольник 20х3/4 EF совместим исключительно с гофрированными трубами из нержавеющей стали диаметром 20 мм. Для установки не требуются специальные инструменты - достаточно вставить трубу в фитинг и затянуть накидную гайку руками или слегка ключом. Конструкция не имеет мелких деталей, которые можно потерять - сборка однократная, разборка не предусмотрена. Убедитесь, что торец трубы обрезан ровно и не имеет зазубрин, чтобы обеспечить плотное прилегание.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15763-2005, который регламентирует требования к фитингам для водопроводных систем. Материал CW 617 N соответствует европейским нормам по безопасности контакта с питьевой водой. Применение допускается в системах холодного и горячего водоснабжения, в том числе с циркуляцией воды.

Преимущества

• Быстрая установка - монтаж занимает несколько секунд, не требует сварки, пайки или специнструмента
• Высокая герметичность - гарантируется за счет компрессионного уплотнения внутри фитинга
• Надежность материала - латунь CW 617 N устойчива к коррозии и эрозии потока воды
• Отсутствие мелких элементов - невозможно потерять шайбы, кольца или болты
• Не требует обслуживания после монтажа

Ограничения применения

• Не предназначен для использования с пластиковыми, медными или полиэтиленовыми трубами - только с гофрированными трубами из нержавеющей стали диаметром 20 мм
• Запрещено использовать в системах с давлением выше 12 бар
• Не рекомендован для применения в системах с агрессивными средами (например, химическими жидкостями, маслами, топливом)
• Не подлежит демонтажу и повторному использованию - при необходимости замены фитинг вырезается вместе с участком трубы

Примеры использования

• Подключение гофрированной трубы к смесителю на кухне
• Соединение гофры с проточным водонагревателем
• Переход от вертикальной подводки к горизонтальному выходу в посудомоечную машину
• Создание поворота в системе водоснабжения квартиры с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что труба имеет ровный срез - используйте специальный нож для гофрированных труб
• Не перетягивайте гайку - достаточна легкая затяжка руками + четверть оборота ключом
• Проверяйте герметичность после первого запуска системы - капелька воды на резьбе указывает на недостаточную затяжку
• При работе в труднодоступных местах удобнее использовать угольник 20х3/4 EF вместо нескольких прямых фитингов - снижает количество соединений и риск утечки
• Артикул 2217211 - единственный вариант этого типа в линейке Stahlmann; аналоги других брендов могут иметь отличную форму или размеры, даже при одинаковой резьбе
