Угольник надвижной с переходом на нар. р. 20(2.8)х1/2дюйм(160/10) К VALFEX VF.453.AF.020012

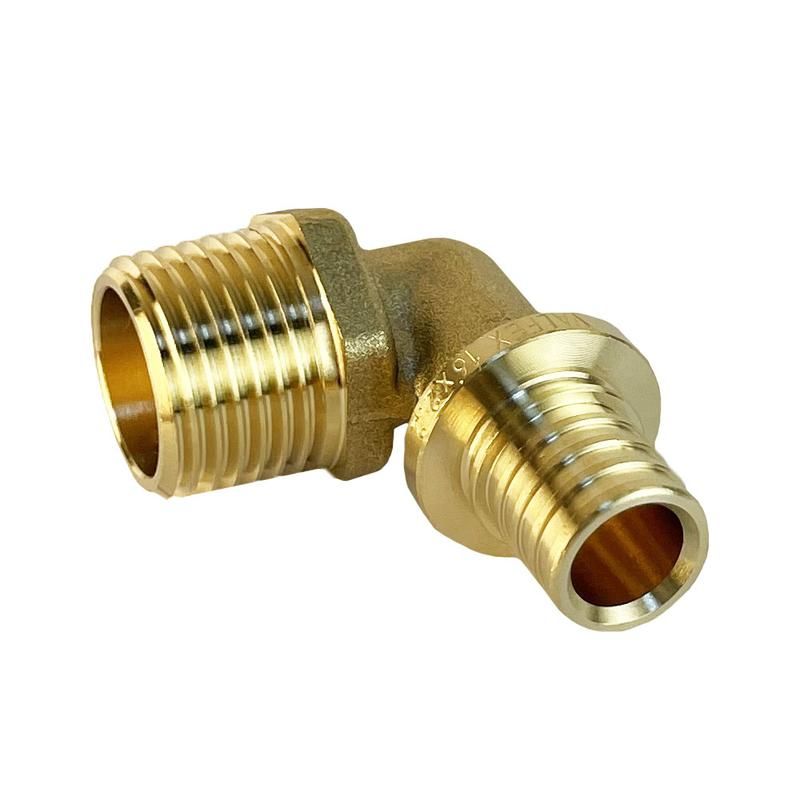

Угольник надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм (160/10) от бренда VALFEX - это соединительный фитинг для трубопроводов, позволяющий перенаправить поток жидкости или газа под углом 90° и одновременно обеспечить резьбовое подключение к оборудованию. Артикул vf.453.af.020012 предназначен для систем с высокими требованиями к герметичности и прочности соединений.

Назначение и область применения

Этот угольник используется там, где необходимо изменить направление трубы на 90 градусов и сразу подключить её к устройству с внутренней резьбой - например, клапану, насосу, манометру или другому оборудованию. Подходит для установки в промышленных, коммунальных и технологических системах, где применяются металлические или пластиковые трубы с наружным диаметром до 20 мм.

Технические характеристики

• Надвижная сторона: внешний диаметр трубы 20 мм, толщина стенки до 2,8 мм
• Резьбовая сторона: наружная резьба G 1/2" (дюймовая, цилиндрическая)
• Материал: латунь (по умолчанию для VALFEX, если не указано иное)
• Форма: прямой угол 90°
• Обозначение модели: 160/10 - соответствует внутреннему и наружному диаметрам в миллиметрах

Совместимость и монтаж

Надвижная часть фиксируется на трубе путём зажима специальным обжимным инструментом - без сварки или пайки. Для надёжного соединения важно использовать трубу с точным наружным диаметром 20 мм и толщиной стенки не более 2,8 мм. Резьба G 1/2" совместима с любыми стандартными фланцами, кранами и приборами с внутренней метрической или дюймовой резьбой этого размера. Перед сборкой рекомендуется проверить целостность резьбы и применить уплотнительную ленту или пасту.

Преимущества

• Не требует сварки - позволяет собирать системы быстрее и безопаснее
• Высокая механическая прочность благодаря литой латуни
• Интегрированный переход исключает необходимость в дополнительных муфтах
• Поддерживает давление до 16 бар (типично для латунных фитингов VALFEX)

Ограничения применения

• Не предназначена для работы с паром при температуре выше 150 C - возможна деформация материала
• Не подходит для труб из мягких материалов (например, ПВХ с толщиной стенки менее 1,5 мм)
• Запрещено использование в системах с агрессивными химическими средами без предварительной проверки совместимости латуни

Примеры использования

• Подключение насоса к медной или стальной трубе в системе водоснабжения
• Переход от трубопровода к манометру на воздушном компрессоре
• Соединение труб в системе отопления с выходом на термостатический клапан
• Аппараты сжатого воздуха на производстве, где требуется компактное и герметичное соединение

Практические советы

• При монтаже используйте только подходящий обжимной инструмент - недожим снижает герметичность, пережим повреждает трубу
• Проверьте соответствие толщины стенки трубы (не более 2,8 мм) перед установкой - иначе фитинг не зафиксируется
• На резьбу G 1/2" всегда наносите уплотнитель (ФУМ-лента или анаэробный герметик), даже если есть резиновое кольцо
• Arтикул vf.453.af.020012 - заменяет два элемента: обычный угольник + адаптер. Экономит место и количество соединений
