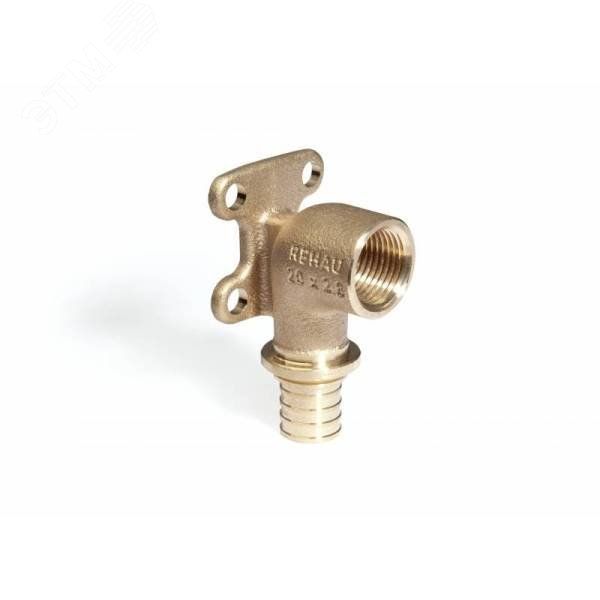

Угольник настенный с квадратными фланцами 16-Rp1/2 RX++ - 14563671001 Rehau

Угольник настенный ВР 16x1/2 с квадратными фланцами RX++ от REHAU - это надёжный поворотный элемент для систем водоснабжения, сочетающий прочную бронзовую конструкцию с обжимным соединением и внутренней резьбой. Применяется в трубопроводах с рабочим давлением до 10 бар, особенно там, где важна долговечность и безопасность качества воды.

Назначение и область применения

Угольник настенный ВР 16x1/2 с квадратными фланцами RX++ предназначен для изменения направления потока воды под углом 90° в системах холодного и горячего водоснабжения. Подходит для установки внутри зданий - в квартирах, офисах, больницах, школах. Используется в составе систем RAUTITAN, где требуется герметичность, устойчивость к коррозии и соответствие жестким гигиеническим нормам.

Технические характеристики

• Диаметр трубы: 16 мм - совместим с трубами из сшитого полиэтилена PE-Xa диаметром 16 мм
• Резьба: 1/2" внутренняя (ВР) - позволяет подключать к штуцерам, кранам, смесителям с внешней резьбой
• Тип соединения: обжим - резьба - труба фиксируется обжимной гильзой, а резьбовая часть обеспечивает быстрый демонтаж
• Материал: бронза - устойчива к коррозии, не выделяет тяжёлые металлы, безопасна для питьевой воды
• Рабочее давление: до 10 бар - подходит для напорных систем жилых и общественных зданий
• Срок службы: 50 лет - гарантирует долговременную работу без замены при правильном монтаже

Совместимость и монтаж

Угольник настенный ВР 16x1/2 с квадратными фланцами RX++ совместим с трубами REHAU RAUTITAN диаметром 16 мм. Для монтажа используются специальные обжимные инструменты - необходимо соблюдать усилие затяжки, указанное в инструкциях REHAU. Квадратные фланцы обеспечивают удобство фиксации при закреплении на стене. Резьбовой конец требует намотки ленты FUM или пасты для герметизации, чтобы исключить протечки. Не рекомендуется применять этот угольник в системах с механическими нагрузками или вибрацией - он рассчитан на стационарную установку.

Безопасность и стандарты

Этот элемент системы RAUTITAN полностью соответствует европейским и немецким нормам: DIN 1988 (водоснабжение), DIN 2000, DVGW, DBU, а также Европейской директиве 98/83/EG. Материал - бронза - прошёл проверку на выделение тяжёлых металлов и не влияет на качество питьевой воды. Соответствует требованиям к материалам, контактирующим с пищевыми жидкостями.

Преимущества

• Высокая герметичность за счёт комбинированного обжимного соединения и резьбы
• Долгий срок службы - 50 лет - снижает необходимость обслуживания
• Стойкость к коррозии и химическому воздействию воды
• Гигиеничная поверхность - не способствует образованию биоплёнки
• Фиксация через квадратные фланцы - упрощает монтаж на стену и предотвращает проворот

Ограничения применения

• Не предназначается для использования в системах отопления с температурой выше 70 C - хотя допускается до 90 C, длительная работа при высоких температурах может снизить срок службы
• Не подходит для систем с агрессивными средами (например, химические растворы, морская вода)
• Запрещено использовать с трубами других производителей, несовместимыми с технологией REHAU RAUTITAN
• Не следует применять в местах постоянного механического воздействия - удары, вибрации, частые перегибы могут повредить обжимное соединение

Примеры использования

• Подключение водопроводной трубы к смесителю в ванной комнате
• Изменение направления подачи воды к кухонному крану
• Монтаж в системах центрального водоснабжения многоквартирных домов
• Создание ответвлений в медицинских учреждениях, где важна чистота воды

Практические советы

• Перед монтажом проверьте, что диаметр трубы точно 16 мм - отклонение даже на 0,5 мм может вызвать утечку
• Используйте только оригинальные обжимные инструменты REHAU - другие инструменты не обеспечат нужное усилие
• При закручивании резьбы не переусердствуйте - перетянутая резьба может треснуть
• После сборки проведите пробное опробование системы под давлением перед окончательным закреплением
• Угольник настенный ВР 16x1/2 с квадратными фланцами RX++ от REHAU лучше всего сочетается с другими элементами серии RAUTITAN - используйте всю систему целиком для максимальной надёжности
