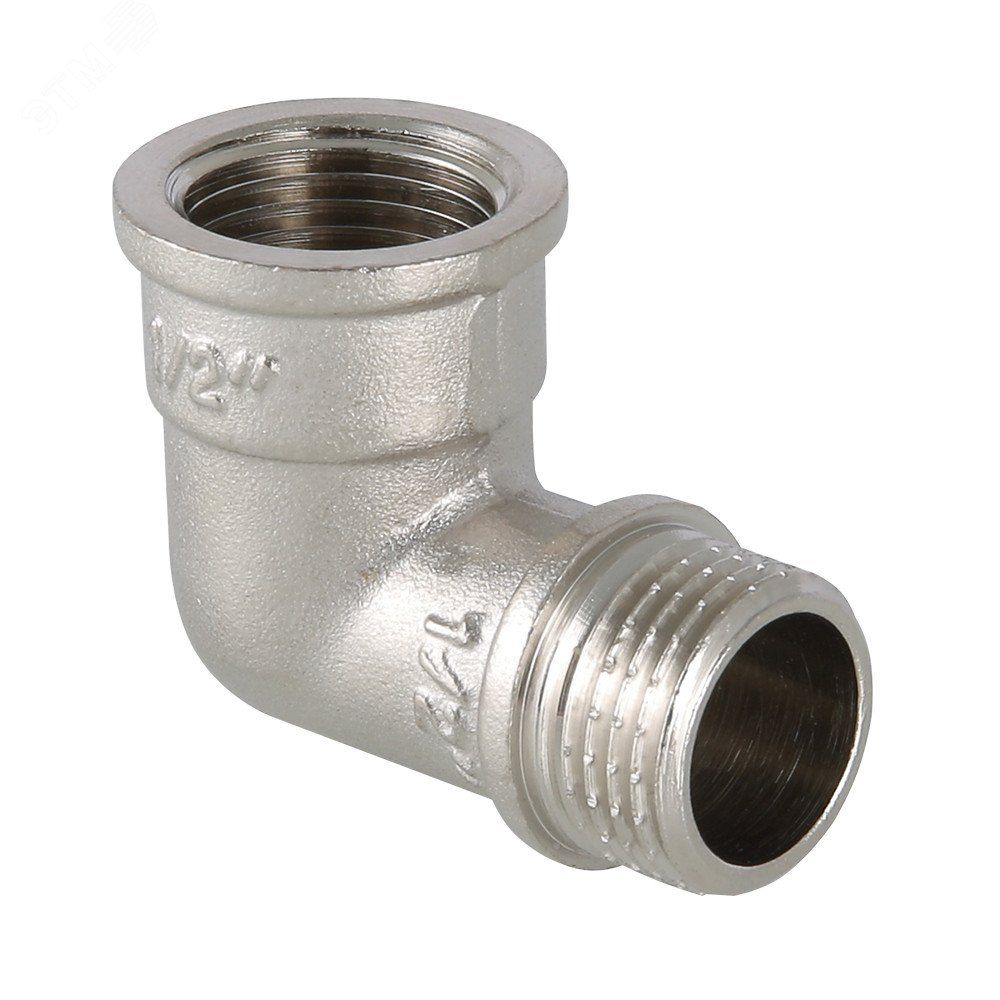

Угольник НВ 1/2' никелированный - VTr.092.N.0004 VALTEC S09210004

Угольник никелированный 1/2 дюйма от VALTEC - угловой латунный фитинг с никелированным покрытием для соединения трубопроводов под 90°. Подходит для систем водоснабжения, отопления и сжатого воздуха, где важны коррозионная устойчивость и герметичность. Артикулы vtr.092.n.0004 и s09210004.

Назначение и область применения

Угольник никелированный 1/2 дюйма используется для поворота потока жидкости или газа в трубопроводах под прямым углом. Применяется в системах холодного и горячего водоснабжения, отопления, пневматических линий и других средах с невысокой агрессивностью. Никелирование защищает поверхность от окисления, что особенно важно во влажной среде.

Технические характеристики

• Материал корпуса: латунь
• Покрытие: никель (электрохимическое осаждение)
• Размер резьбы: 1/2 дюйма (DN15)
• Тип резьбы: внутренняя и наружная цилиндрическая по ГОСТ 6357 (ISO 228, EN 10226)
• Совместимость: внутренняя резьба фитинга принимает наружную коническую резьбу по ГОСТ 6211 (ISO R7)
• Форма: прямой угол 90°

Совместимость и монтаж

Угольник никелированный 1/2 дюйма совмещается с трубами и фитингами, имеющими цилиндрическую резьбу того же размера. Также он работает с коническими наружными резьбами - это позволяет использовать его в смешанных системах без замены компонентов. Для герметизации рекомендуется применять лён с пастой или анаэробный герметик. Не требует сварки или специального оборудования - монтаж выполняется обычным ключом.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 6357 и ГОСТ 6211, что гарантирует соответствие требованиям к прочности и герметичности для систем давлением до 1,6 МПа при температуре до +120 C. Соответствует нормам для питьевой воды и сжатого воздуха в бытовых и коммерческих системах.

Преимущества

• Никелированное покрытие снижает риск коррозии и облегчает очистку поверхности
• Латунный корпус обеспечивает высокую механическую прочность и долговечность
• Поддержка двух типов резьб расширяет возможности подключения без переходников
• Стандартные размеры позволяют легко найти совместимые трубы и другие элементы системы

Ограничения применения

• Не предназначен для агрессивных сред: кислот, щелочей, хлора, морской воды
• Не рассчитан на высокие температуры выше +120 C - возможна деформация резьбы
• Не следует использовать в системах с импульсным давлением выше 1,6 МПа
• Никелированное покрытие может повредиться при излишнем усилии при затяжке - соблюдайте момент затяжки

Примеры использования

• Поворот подвода воды к радиатору отопления
• Соединение вертикальной и горизонтальной части трубопровода в санузле
• Переход между цилиндрической и конической резьбой в пневматическом оборудовании
• Обустройство контура подачи тепла в напольном отоплении

Практические советы

• Проверьте посадочный диаметр трубы - он должен соответствовать DN15 (1/2 дюйма)
• При использовании конической резьбы (ГОСТ 6211) не применяйте лён - используйте только герметик
• Затягивайте рукой до упора, затем доверните ключом на 1/4–1/2 оборота - перетяжка повредит резьбу
• При замене старого фитинга удалите остатки предыдущего герметика - они могут вызвать неполное соединение
• Артикулы vtr.092.n.0004 и s09210004 - это один и тот же продукт; различия в номерах связаны с партиями поставки
