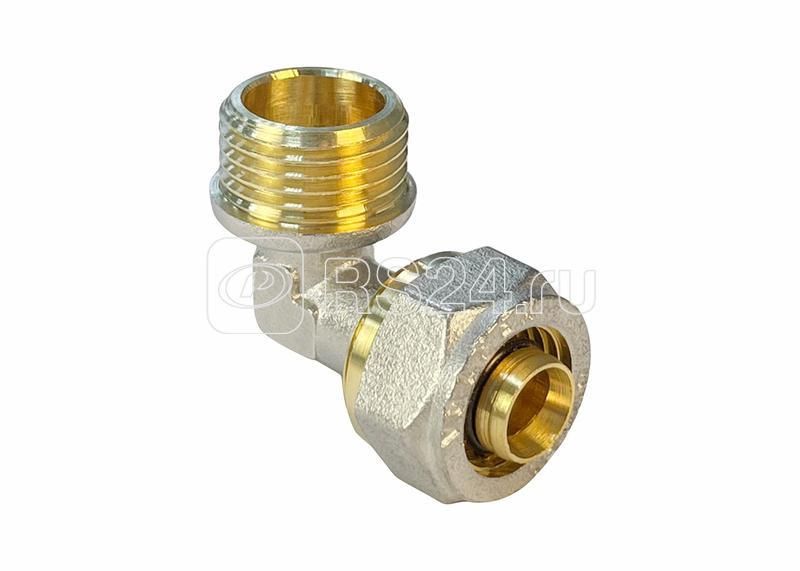

Угольник обжимной с переходом на НР 32х1 1/4дюйм (50/2) К VALFEX VF.353.N.032114

Угольник обжимной с переходом на нормальный размер 32 мм х 1 1/4 дюйма (50/2) от бренда VALFEX - соединительный элемент для систем трубопроводов, где требуется перепад между метрическим (32 мм) и дюймовым (1 1/4") диаметрами. Артикул vf.353.n.032114 предназначен для надёжного обжимного соединения без резьбы, особенно в условиях ограниченного пространства.

Назначение и область применения

Этот угольник используется для поворота потока жидкости или газа под углом 90° между двумя участками трубопровода с разными стандартами диаметров: одной стороной он обжимается на трубу 32 мм, другой - на трубу с наружным диаметром, соответствующим 1 1/4 дюйма. Подходит для систем водоснабжения, сжатого воздуха, гидравлики и других технологических контуров, где применяются обжимные фитинги.

Технические характеристики

• Материал: Латунь - обеспечивает коррозионную устойчивость, долговечность и совместимость с большинством сред, включая воду и масла.
• Тип соединения: Обжимной - требует специального инструмента для создания герметичного соединения без сварки или резьбы.
• Размеры: Одна сторона - 32 мм (метрический), другая - 1 1/4" (дюймовый); внутренний диаметр рассчитан под стандартные трубы этих размеров.
• Форма: Угол 90° - позволяет менять направление потока без изгибов трубы.

Совместимость и монтаж

Угольник обжимной с переходом на нормальный размер 32 мм х 1 1/4 дюйма (50/2) совместим только с трубами, имеющими подходящий наружный диаметр: 32 мм и ~33–34 мм (соответствуют 1 1/4"). Для установки необходим обжимной инструмент, соответствующий типу и размеру фитинга. Не используйте этот элемент с пластиковыми или мягкими трубами - они не выдерживают давления обжима. Перед монтажом проверьте, что поверхность трубы чистая, без заусенцев и деформаций.

Преимущества

• Не требует сварки, клея или резьбовой нарезки - снижает время монтажа.
• Герметичное соединение при правильном обжиме - исключает протечки даже при высоком давлении.
• Латунная конструкция устойчива к воздействию воды, паров и агрессивных сред в пределах рабочих температур.
• Компактная форма удобна для сложных трассировок и плотных зон установки.

Ограничения применения

• Не предназначена для работы с агрессивными химикатами (например, кислотами, щелочами) - материал не имеет специальной защиты.
• Не рекомендуется использовать в системах с частыми гидроударами без демпфирования - риск деформации обжима.
• Запрещено применять с трубами, не соответствующими точному внешнему диаметру - это приведёт к утечкам или разрушению фитинга.
• Не подходит для систем с температурой выше +120 C - возможна потеря прочности латуни.

Примеры использования

• Подключение насоса с выходом 1 1/4" к трубопроводу системы охлаждения 32 мм.
• Переход между старой системой (дюймовые трубы) и новой (метрическая стандартизация).
• Сборка воздушных линий на заводе, где используются комбинированные стандарты оборудования.

Практические советы

• Выбирайте обжимной инструмент, который точно соответствует размеру vf.353.n.032114 - использование неподходящего инструмента испортит фитинг.
• Перед сборкой сделайте пробный обжим на отрезке трубы - чтобы убедиться в глубине входа и силе сжатия.
• Проверяйте соответствие трубы: её наружный диаметр должен быть в допуске +-0,3 мм от заявленного значения.
• После монтажа проведите гидравлическую проверку на давление ниже рабочего - это выявляет скрытые утечки.
