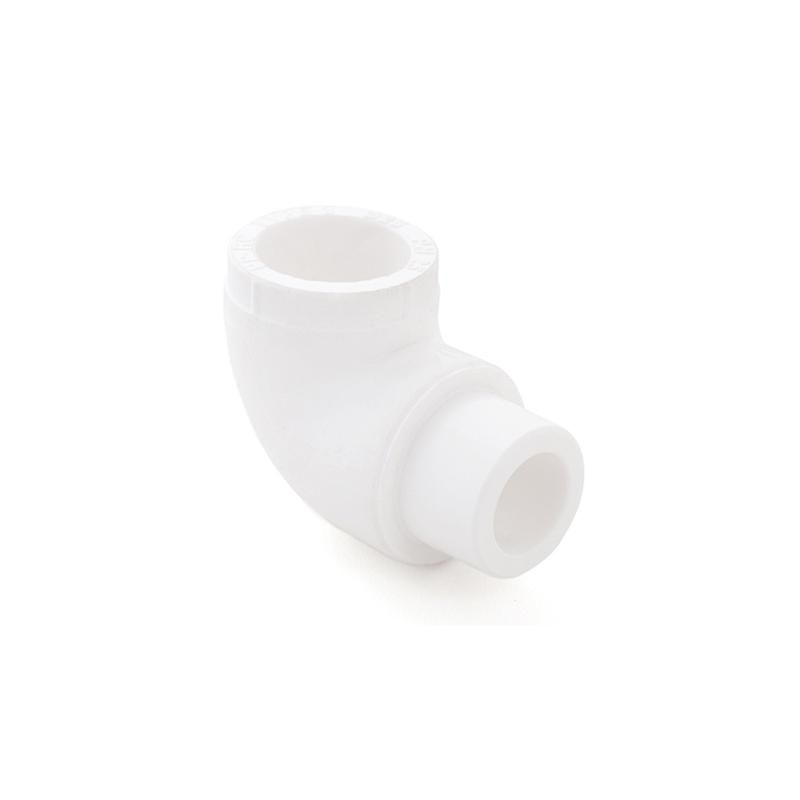

Угольник PPR 20х90, внутр./наружн. присоед., белый RTP 19769

Угольник полипропиленовый внутренний/наружный присоединительный 20х90 белый от RTP (арт. 19769) - это соединительный элемент для систем горячего и холодного водоснабжения, обеспечивающий поворот трубопровода на 90 градусов с переходом между внутренней и наружной резьбой. Подходит для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Угольник полипропиленовый внутренний/наружный присоединительный 20х90 белый используется для изменения направления трубопровода на 90° при необходимости соединить трубу из полипропилена с оборудованием, фитингом или шлангом, имеющим резьбу. Применяется там, где требуется компактный и надёжный переход между пластиковой трубой и металлическими элементами - например, при подключении к кранам, насосам, бойлерам или смесителям.

Технические характеристики

• Материал: полипропилен ППР (PPR) - устойчив к коррозии, химически инертен, долговечен при температуре до +95 C
• Номинальный диаметр трубы: 20 мм (соответствует внешнему диаметру стандартной PPR-трубы DN20)
• Угол поворота: 90°
• Тип резьбы: одна сторона - внутренняя резьба (для присоединения к наружной резьбе оборудования), другая - наружная резьба (для присоединения к внутренней резьбе фитинга)
• Цвет: белый
• Рабочее давление: до 25 бар при 20 C; снижается с ростом температуры (по нормам ISO 15874)

Совместимость и монтаж

Фитинг совместим с трубами из полипропилена ППР диаметром 20 мм. Для установки необходимо использовать термосварку - нагрев поверхности трубы и угольника до расплавления, затем плотное соединение без проворотов. Наружная резьба предназначена для затяжки гаечным ключом, внутренняя - для вворачивания в соответствующий наружный резьбовой элемент. Учитывайте посадочный диаметр: труба должна иметь внешний диаметр около 20–21 мм. Не используйте герметики или лён - сварка обеспечивает герметичность сама.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям DIN 8077/8078 и ISO 15874. Материал сертифицирован для контакта с питьевой водой. Не содержит свинца и других токсичных добавок. Сохраняет целостность при циклах замораживания и оттаивания при соблюдении условий монтажа.

Преимущества

• Высокая химическая стойкость - не реагирует с водой, бытовыми моющими средствами, щелочами
• Легкий вес - удобен при транспортировке и монтаже
• Не требует обслуживания после установки
• Экономит место за счёт компактного дизайна вместо двух отдельных фитингов
• Срок службы более 50 лет при правильном монтаже

Ограничения применения

• Не предназначен для использования в системах с температурой выше +95 C - риск деформации
• Не применяется в системах с высоким уровнем механического воздействия (удары, вибрация) без дополнительной фиксации
• Запрещено применять в системах с жидкостями, содержащими растворители, масла или агрессивные химикаты
• Не следует использовать в качестве опоры или несущего элемента - нагрузка на резьбу не допускается

Примеры использования

• Подключение полипропиленового трубопровода к входному клапану бойлера с наружной резьбой M20x1.5
• Переход от PPR-труб к запорному крану с внутренней резьбой
• Соединение системы ГВС с насосом в системе теплого пола
• Монтаж в санузле для вывода воды от стояка к смесителю через стену

Практические советы

• Перед сваркой очищайте торцы трубы и фитинга от грязи и влаги - это гарантирует прочность соединения
• Проверьте соответствие резьбы перед сборкой: наружная резьба угольника должна подходить к внутренней резьбе устройства, и наоборот
• Не перетягивайте резьбовые соединения - достаточно усилия, чтобы обеспечить герметичность без трещин
• После монтажа выдержите 1–2 часа до начала испытания системы на давление - время остывания и кристаллизации сварного шва
• При использовании в системах с частыми перепадами температур рекомендуется закреплять участок с угольником полипропиленовым внутренним/наружным присоединительным 20х90 белый (арт. 19769) хомутами, чтобы исключить люфт
