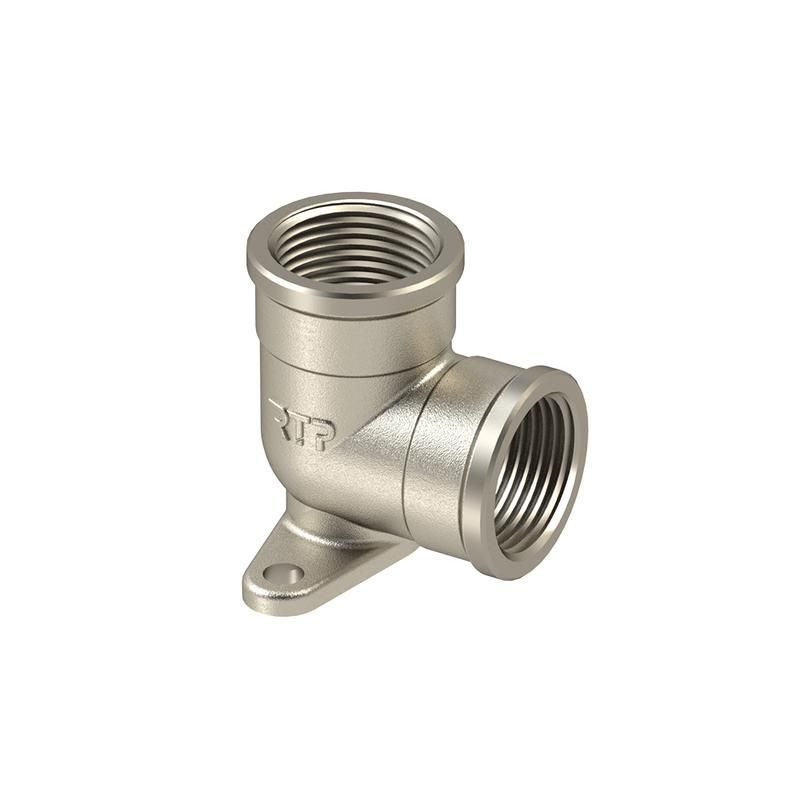

Угольник с креплением латунь внутр./внутр. резьба 1/2дюймх90град. никель (инд. упак.) RTP 34930

Угольник с креплением RTP 34930 - это латунный поворотный соединитель с двумя внутренними резьбами под 90 градусов, предназначенный для сборки трубопроводов и pneumatic/hydraulic систем, где требуется изменить направление потока без использования дополнительных фитингов. Никелированное покрытие обеспечивает долговечность в агрессивной среде.

Назначение и область применения

Угольник с креплением RTP 34930 используется для создания угловых соединений между трубами или шлангами с внутренней резьбой. Подходит для систем сжатого воздуха, гидравлики, водоснабжения и других технологических контуров, где важна герметичность и надёжность соединения. Применяется на станках, пневматических линиях, насосных установках и в промышленном оборудовании.

Технические характеристики

• Материал: латунь - высокая коррозионная стойкость, хорошая механическая прочность, совместимость с большинством жидкостей и газов
• Тип резьбы: внутренняя / внутренняя - позволяет подключать трубы с внешней резьбой без переходников
• Размер резьбы: 1/2 дюйма - соответствует стандарту G 1/2" (ISO 228)
• Угол изгиба: 90 градусов - оптимальный угол для компактного монтажа
• Покрытие: никелирование - защищает поверхность от окисления, улучшает эстетику и снижает трение при сборке
• Форма: угольник - жесткая конструкция без подвижных частей

Совместимость и монтаж

Угольник RTP 34930 совместим с трубами и фитингами, имеющими внешнюю цилиндрическую резьбу G 1/2". Для герметизации рекомендуется использовать ленту ФУМ или анаэробный герметик. Перед сборкой проверьте чистоту резьбовых поверхностей - наличие грязи или дефектов может вызвать утечку. Момент затяжки - до упора, без перегрузки; избыточное усилие может повредить латунную резьбу.

Безопасность и стандарты

Изделие изготовлено из медицинской латуни, соответствует требованиям безопасности для работы с пищевыми и техническими средами. Соответствует общепринятым нормам ISO 228 для метрической резьбы. Не предназначен для использования в системах с высоким давлением выше 16 бар и температурой свыше +150 C.

Преимущества

• Одновременная работа двух резьб - исключает необходимость в дополнительных переходниках
• Никелированное покрытие увеличивает срок службы в условиях повышенной влажности и химической активности
• Жесткая конструкция минимизирует риск вибрационного ослабления соединения
• Индивидуальная упаковка гарантирует сохранность резьб и чистоту изделия перед монтажом

Ограничения применения

• Не применяется в системах с агрессивными химическими веществами (например, концентрированные кислоты, щелочи)
• Запрещено использование при температурах ниже –40 C и выше +150 C - возможна потеря герметичности
• Не рассчитан на высокое динамическое давление (>16 бар) и импульсные нагрузки
• Не подходит для подключения к трубам с внутренней резьбой - требуются фитинги с внешней резьбой

Примеры использования

• Подключение пневматического цилиндра к распределительному клапану под углом 90°
• Сборка системы подачи воды к бытовому фильтру с ограниченным пространством
• Монтаж маслопровода в корпусе гидравлического пресса
• Обход препятствий в панелях управления с плотной компоновкой

Практические советы

• Перед установкой проверьте посадочный диаметр трубы - он должен точно соответствовать внутреннему диаметру резьбы 1/2"
• При использовании в вибрирующих системах дополнительно закрепите угольник RTP 34930 хомутами
• Не используйте металлические ключи с острыми губками - они могут поцарапать никелевое покрытие
• При замене старого фитинга удалите все остатки герметика с резьбы - это предотвратит засор и утечку
• Храните изделие в сухом месте - даже никелированная латунь может терять блеск при длительном контакте с влагой
