Уголок 653 мм для тяжелого оборудования 1000 | R5GFITU1000 DKC ДКС

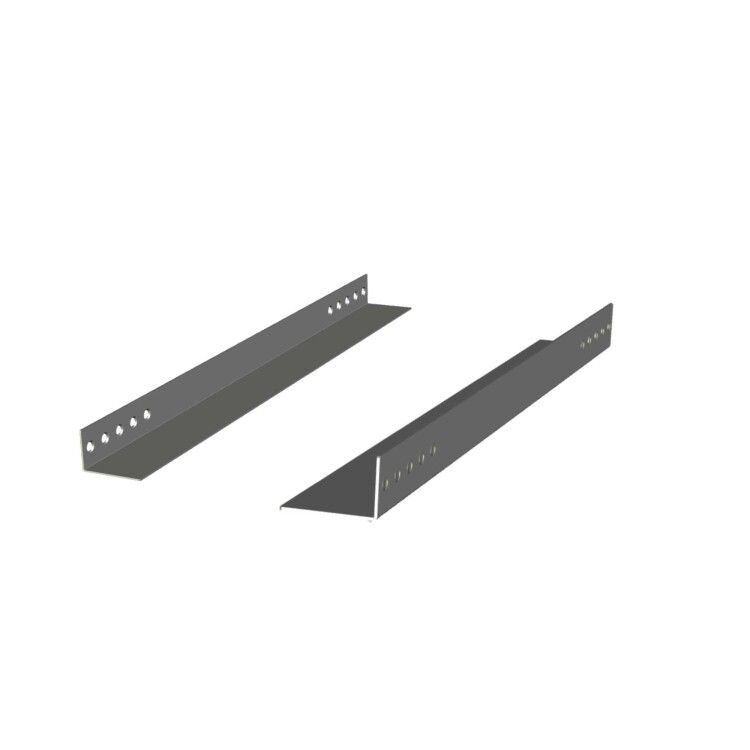

Уголок 653 мм для тяжелого оборудования, глубина 1000 мм, серия DKC, CQE - это металлический кронштейн, предназначенный для надежной установки тяжелых устройств в 19″ серверных стойках серии DKC CQE. Артикул r5gfitu1000 обеспечивает устойчивую поддержку оборудования с фронтальным креплением, распределяя вес между двумя направляющими профилями.

Назначение и область применения

Уголок 653 мм для тяжелого оборудования, глубина 1000 мм, серия DKC, CQE используется для монтажа тяжелого IT-оборудования в стойках глубиной 1000 мм, где оборудование имеет только передние точки крепления - например, серверы, коммутаторы, UPS или сетевые хранилища. Без таких уголков нагрузка сосредоточена на одном уровне, что повышает риск деформации рамы стойки. Этот уголок позволяет перенести вес на два параллельных профиля, обеспечивая равномерную нагрузку и предотвращая провисание.

Технические характеристики

• Глубина уголка: 653 мм - соответствует внутренней глубине стойки DKC CQE (1000 мм), обеспечивая достаточный вылет для фиксации оборудования;
• Максимальная статическая нагрузка: 150 кг на пару уголков - допустимый вес оборудования, который можно безопасно закрепить;
• Количество в комплекте: 2 штуки - один уголок устанавливается с каждой стороны стойки;
• Материал: сталь с покрытием - обеспечивает прочность и устойчивость к коррозии;
• Форма: L-образный кронштейн - предназначен для крепления к L- и С-профилям внутри стойки;
• Размер совпадает со стандартными направляющими стойки DKC CQE - гарантирует точную посадку без доработок.

Совместимость и монтаж

Уголок 653 мм для тяжелого оборудования, глубина 1000 мм, серия DKC, CQE совместим исключительно со стойками серии DKC CQE глубиной 1000 мм. Он крепится к вертикальным L- или С-образным профилям внутри корпуса с помощью болтов и гаек, входящих в комплект. Для установки требуется доступ к задней части стойки - уголки фиксируются на профили до установки оборудования. Не подходят для стойки других серий или брендов, даже если они имеют аналогичную глубину - отличаются шаг крепления и форма профилей.

Преимущества

• Обеспечивают равномерное распределение нагрузки - снижают риск деформации рамы стойки при установке тяжелых устройств;
• Имеют высокую несущую способность - до 150 кг на пару, что достаточно для большинства серверов и сетевых решений;
• Поставляются с комплектом крепежа - не требуют дополнительных расходных материалов;
• Произведены специально для стойки DKC CQE - обеспечивают идеальную посадку без зазоров и люфта;
• Не требуют сверления или модификаций - монтируются стандартными методами.

Ограничения применения

• Подходят только для стойки DKC CQE глубиной 1000 мм - несовместимы с другими сериями DKC или конкурентами;
• Не используются для оборудования с боковым или нижним креплением - предназначены исключительно для фронтального монтажа;
• Не рассчитаны на динамические нагрузки - не рекомендованы для мобильных систем или оборудования с вибрацией выше нормы;
• Максимальная нагрузка 150 кг - превышение этого значения недопустимо, даже при использовании нескольких пар уголков;
• Не предназначены для внешнего монтажа - работают только внутри защищенной стойки.

Примеры использования

• Установка 4U сервера Dell PowerEdge R750 в стойке DKC CQE - уголки принимают основную нагрузку, так как сервер крепится только спереди;
• Фиксация UPS Eaton 9PX 5000VA - тяжелый источник бесперебойного питания требует дополнительной опоры;
• Монтаж SAN-системы NetApp AFF A800 - массив хранения данных массой более 100 кг требует равномерного распределения веса;
• Установка коммутатора Cisco Nexus 9336C в плотном ряду - предотвращает прогиб профилей при частой замене оборудования.

Практические советы

• Перед монтажом проверьте соответствие глубины стойки - уголок 653 мм работает только с 1000 мм стойками DKC CQE;
• Используйте все четыре крепежных элемента из комплекта - пропуск одного увеличивает риск сдвига;
• Закручивайте болты равномерно - начинайте с противоположных сторон, чтобы избежать перекоса;
• Не используйте уголки в качестве единственного крепления для оборудования с центральной массой - всегда сочетайте с передними креплениями устройства;
• Проверяйте уровень установки - перекос уголка вызывает неравномерную нагрузку и возможное повреждение оборудования.
