Профиль монтажный уголок 36х50 L2000 сталь 2мм ГМУ.36.50.2000.2.2 СОЭМИ Н0112534541

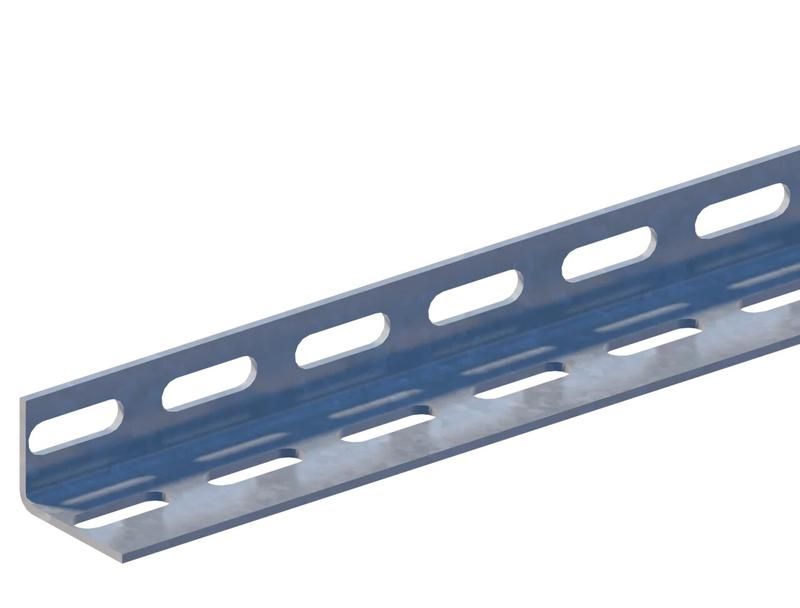

Уголок монтажный перфорированный ГМУ.36.50.2000.2.2 от СОЭМИ - это прочный элемент для сборки несущих конструкций при электромонтаже, особенно при фиксации кабельных лотков и шинопроводов. Изготовлен из оцинкованной стали с толщиной 2 мм, обеспечивает долговечную устойчивость к коррозии и механическим нагрузкам.

Назначение и область применения

Уголок монтажный перфорированный ГМУ.36.50.2000.2.2 применяется для создания жестких опорных конструкций в системах прокладки кабеля. Подходит для крепления кабельных лотков, коробов, шинопроводов и других элементов электроустановок на стенах, потолках и в технологических нишах. Часто используется в промышленных помещениях, цехах, распределительных пунктах и на объектах энергетики.

Технические характеристики

• Форма: прямоугольный угловой профиль
• Габариты: 36×50 мм (полки), длина 2000 мм
• Толщина стенки: 2,0 мм
• Материал: сталь
• Покрытие: горячеоцинкованное по методу Сендзимира
• Исполнение: перфорированное - отверстия для болтового крепления через каждые 100–150 мм
• Цвет: серый
• Климатическое исполнение: УТ2,5 (работает при температуре от −40C до +40C, повышенная влажность)
• Норматив: ТУ 25.11.23-029-05774835-2022

Совместимость и монтаж

Уголок монтажный перфорированный ГМУ.36.50.2000.2.2 совместим со всеми типами болтовых креплений M6–M8. Отверстия расположены равномерно - позволяют легко выстраивать прямые участки или повороты. Для монтажа используются анкерные болты, дюбели или самонарезающие винты в зависимости от основания (бетон, металл, кирпич). Каждый уголок можно резать на части нужной длины без потери прочности. Рекомендуется использовать пару одинаковых уголков для формирования U-образного крепления лотка - так повышается устойчивость к прогибу.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-029-05774835-2022 и предназначено для работы в условиях, где допускается повышенная влажность и колебания температуры. Оцинкованное покрытие защищает от коррозии, что снижает риск аварий из-за разрушения креплений. Нормативы обеспечивают соответствие требованиям безопасности для электромонтажных конструкций в соответствии с ПУЭ.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - выдерживает значительные нагрузки от кабельных лотков, заполненных проводами
• Оцинкованное покрытие по методу Сендзимира гарантирует длительный срок службы даже в агрессивных средах
• Перфорация позволяет гибко регулировать шаг крепления - удобно при изменении конфигурации трассы
• Стандартная длина 2 метра - минимизирует количество стыков при прокладке длинных трасс
• Серый цвет не требует окраски после установки - готов к использованию сразу

Ограничения применения

• Не рекомендуется применять в зонах с постоянным воздействием открытого пламени или температурами выше +80C
• Не подходит для крепления тяжелых силовых шкафов - требуется усиление другими профилями
• При монтаже на деревянные поверхности необходимо предварительно просверливать отверстия - материал слишком твердый для самонарезания
• Не является изоляционным элементом - не заменяет крепежи с термостойкими прокладками при работе с высоковольтными системами

Примеры использования

• Крепление кабельных лотков 100x50 мм к бетонной стене в цехе
• Сборка вертикальной стойки для шинопровода в распределительном устройстве
• Фиксация коробов с сигнальными кабелями на потолке серверной комнаты
• Обустройство направляющих для кабельных каналов в подземных тоннелях

Практические советы

• При заказе нескольких уголков проверьте, чтобы все были одного партийного номера - цвет и толщина оцинковки могут немного отличаться между партиями
• Для точного соблюдения уровня используйте уровень и временные фиксаторы перед затяжкой всех болтов
• Если уголок режется на части - зачистите кромки напильником, чтобы избежать порезов при обращении
• При монтаже в сырых местах (например, в подвале) дополнительно смажьте места контакта болтов антикоррозийной смазкой
• Учитывайте посадочные размеры: внутренний радиус изгиба лотка должен соответствовать ширине полки 50 мм - иначе возникает риск деформации
