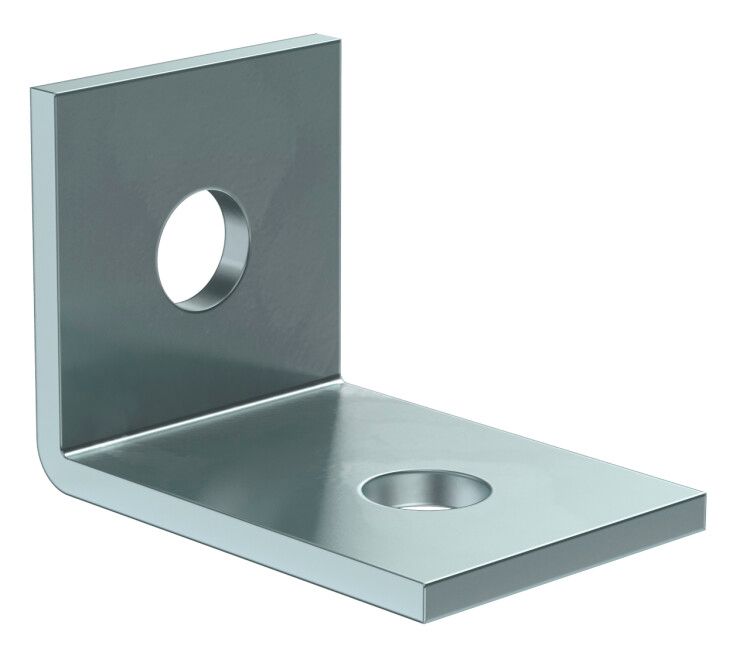

Уголок крепежный одинарный для STRUT-профиля EZ | CLM50D-UOS-058-40 IEK

Уголок крепежный одинарный для STRUT-профиля EZ от IEK (ИЭК), артикул clm50d-uos-058-40, предназначен для надежного крепления C-профилей к вертикальным поверхностям в системах кабельной и трубопроводной маршрутизации. Этот элемент из оцинкованной стали обеспечивает долговечную фиксацию в промышленных условиях.

Назначение и область применения

Уголок крепежный одинарный для STRUT-профиля EZ используется для монтажа кронштейнов, направляющих и других компонентов STRUT-системы на стены, колонны или другие жесткие основания. Он позволяет формировать вертикальные опорные точки для горизонтальных профилей, что особенно важно при укладке кабельных трасс, воздуховодов, трубопроводов и оборудования на объектах с ограниченным пространством.

Технические характеристики

• Тип изделия: Консоль
• Применимость: C-профиль (совместим со всеми стандартными STRUT-профилями)
• Материал: Сталь оцинкованная
• Покрытие: Оцинкованное - защищает от коррозии в помещениях с повышенной влажностью
• Исполнение: Уголок для крепления к стене - имеет отверстия для анкеров или дюбелей
• Срок службы: До 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок совместим с любыми элементами серии STRUT от IEK, включая профили, хомуты и крепежи. Для установки требуется предварительно просверлить отверстия в стене под крепежные болты или анкеры. Крепление осуществляется через два боковых отверстия в уголке. После фиксации к стене, C-профиль вставляется в открытую часть уголка и закрепляется стандартными болтами или самонарезающими винтами.

Посадочная ширина соответствует стандартному шагу STRUT-профиля - 19 мм. Убедитесь, что толщина стены достаточна для надежного крепления анкеров.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленном оборудовании. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает защиту от воздействия агрессивных сред внутри помещений.

Преимущества

• Высокая несущая способность благодаря толщине стали и геометрии уголка
• Устойчивость к коррозии - оцинкованное покрытие сохраняет целостность даже в сырых помещениях
• Простота сборки - не требует специального инструмента, совместим с базовым крепежом STRUT
• Готовый к использованию элемент - не нуждается в дополнительной обработке перед монтажом

Ограничения применения

• Не предназначена для наружного монтажа - оцинкованное покрытие не рассчитано на постоянное воздействие осадков и ультрафиолета
• Не рекомендуется использовать в агрессивных химических средах (например, в цехах с кислотными парями)
• Подходит только для крепления к твердым основаниям: бетон, кирпич, металл. Недопустимо крепление к гипсокартону или другим легким перегородкам без усиления

Примеры использования

• Фиксация кабельных лотков вдоль стен в распределительных щитовых
• Монтаж воздуховодов в промышленных залах
• Установка трубопроводов в котельных и насосных станциях
• Крепление светильников и оборудования к бетонным колоннам

Практические советы

• Перед монтажом проверьте соответствие толщины стены и длины анкеров - минимальная глубина заделки должна составлять 40 мм
• Используйте только болты M8–M10 для крепления C-профиля к уголку - более мелкий крепеж снижает нагрузочную способность
• При групповом монтаже выдерживайте равномерный интервал между уголками - не более 1,5 метра для длинных участков
• Уголок крепежный одинарный для STRUT-профиля EZ от IEK лучше сочетать с другими элементами серии STRUT - так достигается максимальная совместимость и гарантия качества
