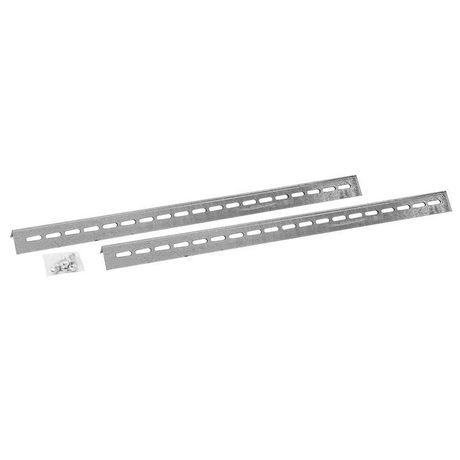

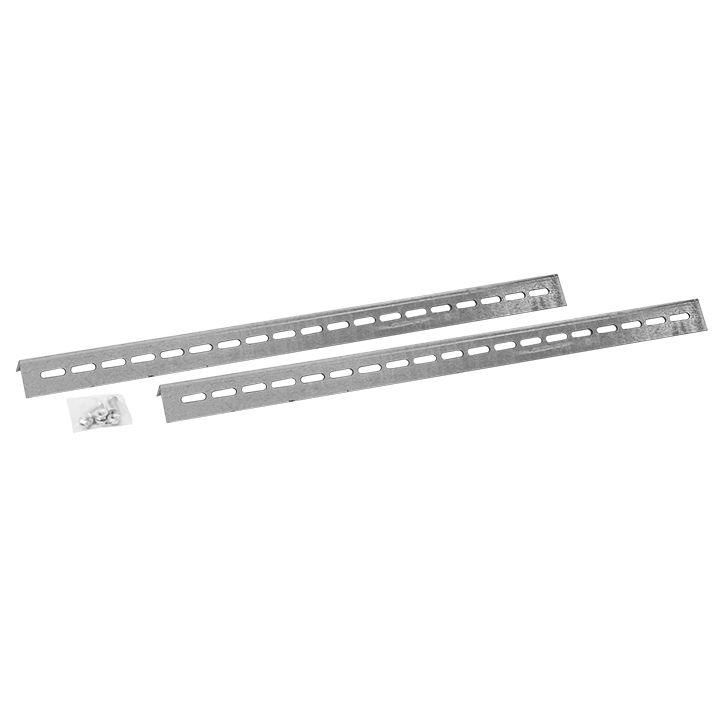

Уголок монтажный для ВРУ 1М 40х40х2 L-600мм EKF PROxima (2шт) | mb15-01m-01

Уголок монтажный для ВРУ 1М 40х40х2 L-600мм (комплект 2 шт) от EKF - это стальной кронштейн для фиксации оборудования внутри шкафов серии ВРУ-1М. Комплект из двух уголков обеспечивает надежную базу для монтажа автоматических выключателей, контакторов и других устройств в условиях промышленной и жилой среды.

Назначение и область применения

Уголок монтажный для ВРУ 1М предназначен для крепления электрооборудования внутреннего монтажа в шкафах распределительных устройств серии ВРУ-1М. Подходит для установки автоматических выключателей, контакторов, реле, модульных устройств и других элементов, требующих жесткой фиксации на вертикальной плоскости. Применяется в промышленных электроустановках, ЖКХ, торговых центрах и объектах капитального строительства.

Технические характеристики

• Тип: Крепежный угловой кронштейн
• Материал: Сталь
• Толщина стенки: 2 мм
• Покрытие: Оцинкованное - защищает от коррозии в помещениях с повышенной влажностью
• Форма отверстий: Паз - позволяет регулировать положение крепежа по горизонтали
• Размеры: 40×40×2 мм (сечение), длина 600 мм
• Комплектация: 2 штуки
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Уголок монтажный для ВРУ 1М совместим исключительно со шкафами серии ВРУ-1М от EKF. Устанавливается на боковые стенки корпуса с помощью самонарезающих болтов через пазы. Пазы позволяют перемещать оборудование вдоль всей длины уголка - удобно при изменении компоновки. Для монтажа требуется стандартный набор инструментов: отвертка, гаечный ключ, сверло 5–6 мм. Не рекомендуется использовать с другими сериями шкафов - размеры крепежных точек отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 61439-1, применяемым к распределительным устройствам низкого напряжения. Оцинкованное покрытие обеспечивает устойчивость к воздействию агрессивных сред в пределах класса защиты IP54 и выше. Соответствие стандартам гарантирует безопасность эксплуатации в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали
• Оцинкованное покрытие снижает риск коррозии даже при длительном использовании в сырых помещениях
• Пазовая система крепления упрощает адаптацию под любую компоновку оборудования
• Комплект из двух уголков обеспечивает равномерную нагрузку и устойчивость при установке крупных устройств
• Долгий срок службы - 5 лет гарантии от производителя

Ограничения применения

• Не предназначен для внешней установки - не имеет герметичной защиты
• Не используется в шкафах других серий (например, ВРУ-2, ШРП, ЩО-70)
• Не рассчитан на крепление тяжелых силовых аппаратов массой более 50 кг без дополнительной опоры
• Запрещено использование в местах с постоянными вибрациями выше 10 Гц без демпферов

Примеры использования

• Крепление автоматических выключателей серии АЕ2040 внутри шкафа ВРУ-1М
• Фиксация контакторов и тепловых реле на вертикальной планке в щите управления конвейера
• Установка модульных устройств (УЗО, автоматы) в распределительном щите многоквартирного дома
• Монтаж преобразователей частоты в промышленных панелях с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие шага пазов на уголке и размерам крепежных отверстий вашего оборудования - допуск +-1 мм
• При установке нескольких рядов оборудования используйте два уголка параллельно - так снижается прогиб под весом
• Не затягивайте болты слишком сильно - это может деформировать пазы и нарушить возможность последующей регулировки
• Если шкаф установлен в помещении с высокой влажностью, дополнительно смажьте места крепления антикоррозийной смазкой
• Уголок монтажный для ВРУ 1М можно комбинировать с другими аксессуарами серии PROxima - например, с DIN-рейками и кабельными каналами
