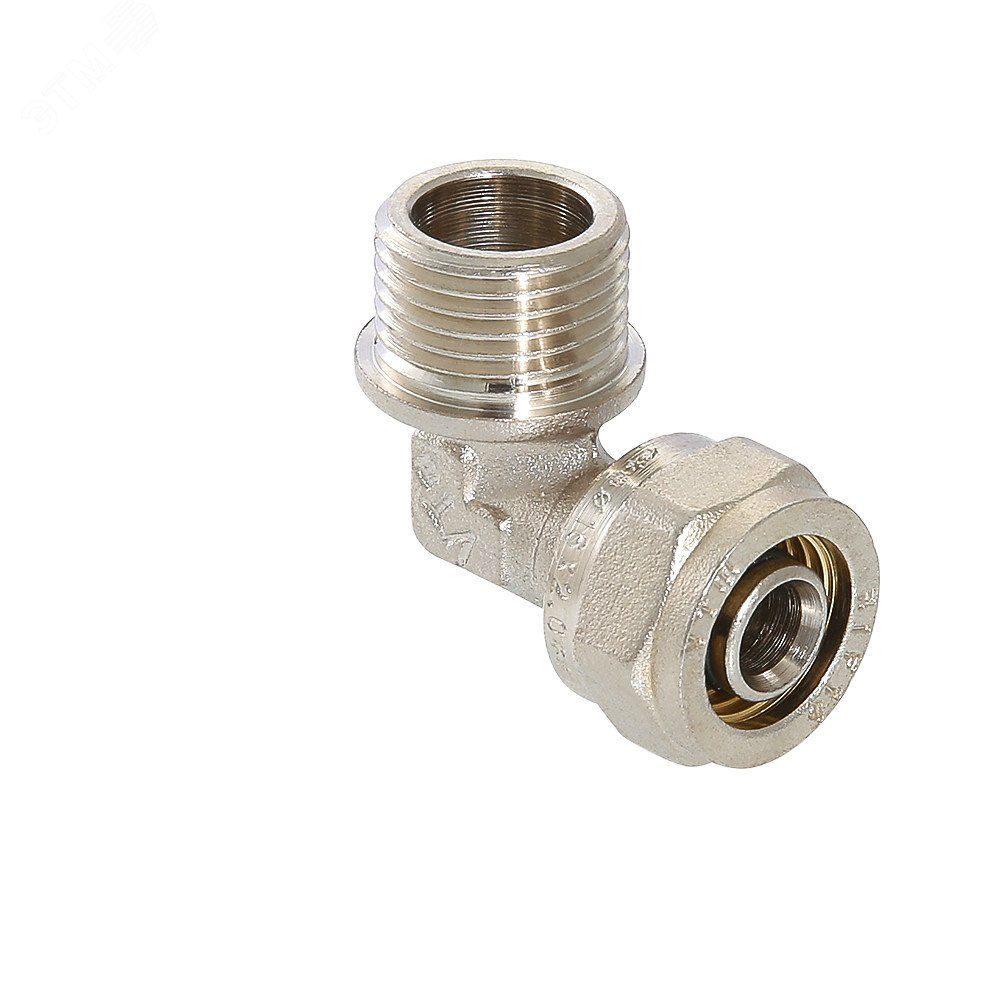

Угольник НР 26x1' обжимной - IV3532606 VALTEC VTm.353.N.002606

Угольник обжимной 26x1 мм от VALTEC - фитинг для надёжного поворотного соединения металлополимерных и медных труб с выходом на наружную резьбу. Артикулы vtm.353.n.002606 и iv3532606 подходят для систем горячего и холодного водоснабжения, где требуется компактный и герметичный переход.

Назначение и область применения

Угольник обжимной 26x1 мм используется для создания поворотов в трубопроводах из металлополимерных (металлопластиковых) и медных труб. Переход на наружную резьбу позволяет подключить шаровой кран, насос, счётчик воды или другую арматуру с внутренней резьбой. Применяется в жилых домах, коммерческих зданиях, промышленных установках - там, где важна герметичность и долговечность соединений.

Технические характеристики

• Размер: 26 мм - соответствует внешнему диаметру труб типа PEX-Al-PEX и меди 26 мм.
• Резьба: наружная трубная 1" (G1"), по ГОСТ 6357 - совместима с большинством стандартных фланцев, кранов и оборудования.
• Тип соединения: обжим + резьба - обжимное кольцо обеспечивает уплотнение на трубе, резьбовая часть - для присоединения арматуры.
• Материал: латунь никелированная CW 617N - коррозионностойкая, безопасна для питьевой воды, не выделяет токсины.
• Номинальное давление (PN): 25 бар - рассчитан на высокие нагрузки, подходит для систем с гидроударами.
• Максимальная рабочая температура: 130 C - допустимо использование в системах горячего водоснабжения и отопления.
• Тип изделия: уголок - угол 90°, оптимизирован для компактной прокладки труб.

Совместимость и монтаж

Угольник обжимной 26x1 мм совместим с трубами из металлополимера и меди, имеющими наружный диаметр 26 мм. Для монтажа необходим специальный обжимной инструмент - клещи с матрицей под 26 мм. Убедитесь, что торец трубы обрезан ровно, без заусенцев. Обжим выполняется до упора - кольцо плотно сдавливает трубу, образуя герметичное соединение. Резьбовая часть затягивается рукой, затем доводится ключом - не перетягивайте, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие изготовлено из латуни CW 617N, соответствующей требованиям EN 12165 и DIN 17660 для контакта с питьевой водой. Никелевое покрытие предотвращает окисление и увеличивает срок службы. Соответствует нормам безопасности для систем водоснабжения в РФ и ЕС.

Преимущества

• Высокая герметичность благодаря двухступенчатому креплению: обжим + резьба.
• Стойкость к коррозии - никелированная поверхность не теряет внешний вид даже при повышенной влажности.
• Поддержка высоких температур - можно использовать в системах отопления и горячего водоснабжения.
• Не требует пайки - монтаж быстрый, без открытого огня, подходит для закрытых помещений.

Ограничения применения

• Не предназначен для труб с диаметром меньше или больше 26 мм - несовместим с 20 мм и 32 мм трубами.
• Запрещено применять в системах с агрессивными средами: химическими жидкостями, маслом, топливом.
• Не рекомендуется для систем с постоянным гидроударом выше 25 бар - возможна деформация обжимного кольца.
• Не следует использовать в условиях температуры ниже -40 C - материал становится хрупким.

Примеры использования

• Подключение радиатора отопления к металлополимерному стояку через шаровой кран с внутренней резьбой.
• Переход от медной трубы к пластиковому коллектору в системе тёплого пола.
• Присоединение насоса циркуляционного к трубопроводу в котельной.
• Монтаж счетчика воды в квартире с использованием труб Ø26 мм.

Практические советы

• Перед обжимом проверьте, что труба полностью вставлена в фитинг до упора - недостаточная глубина вызывает протечки.
• Используйте только инструмент с правильной матрицей - для 26 мм. Инструмент для 20 мм не подойдёт.
• После сборки проведите пробное давление - поднимите давление до 1,5×PN (37,5 бар) на 5 минут для проверки герметичности.
• Не используйте герметики (лён, ФУМ) на резьбе - они не нужны, так как уплотнение обеспечивается металлическим кольцом.
• Артикулы vtm.353.n.002606 и iv3532606 - один и тот же продукт от VALTEC; различаются только номера по базам поставщиков.
