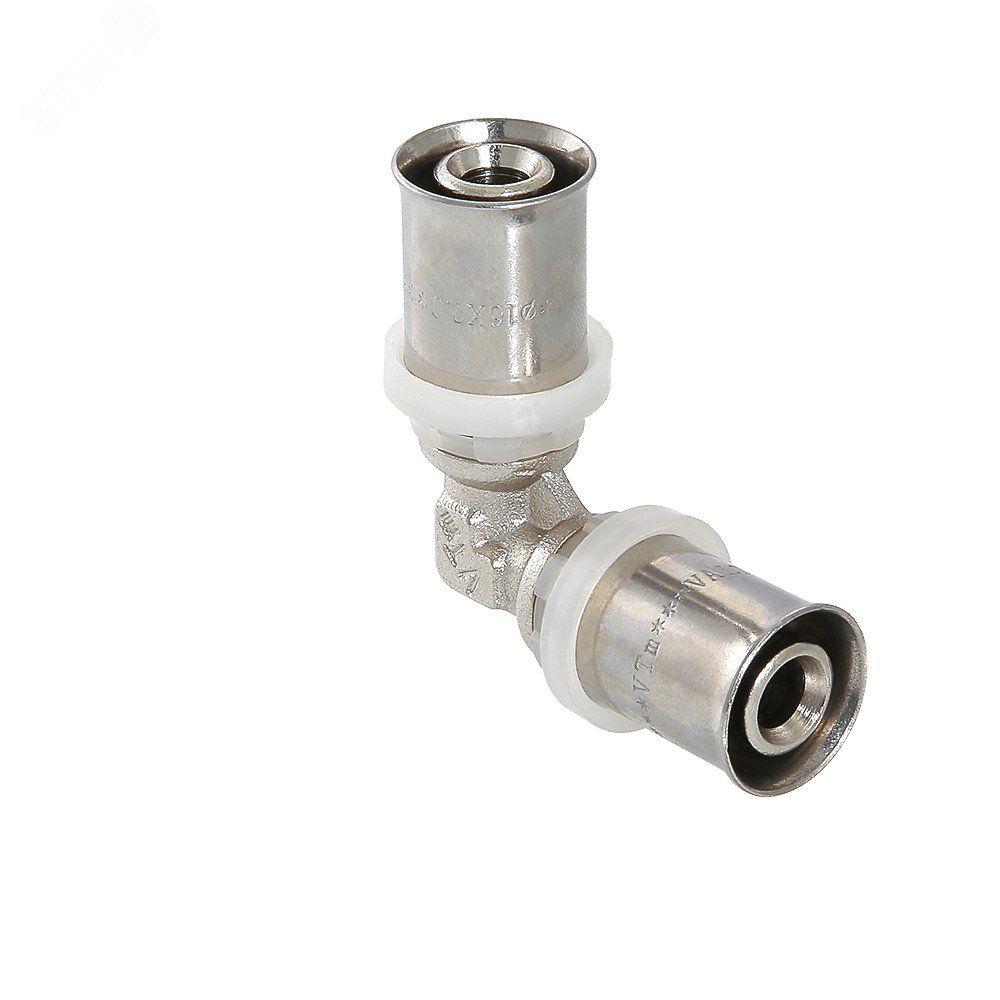

Угольник 32 пресс - IV2513200 VALTEC VTm.251.N.003232

Угольник 32 пресс-фитинг от VALTEC - это надёжный поворотный элемент для соединения металлопластиковых и сшитых полиэтиленовых труб под углом 90° в системах холодного и горячего водоснабжения и отопления. Артикулы iv2513200 и vtm.251.n.003232 соответствуют требованиям сантехнических систем с давлением до 25 бар и температурой до 115 C.

Назначение и область применения

Угольник 32 пресс-фитинг используется для изменения направления трубопровода на 90 градусов без сварки или резьбового соединения. Подходит для систем:

• холодного и горячего водоснабжения;
• напольного и радиаторного отопления;
• теплых полов;
• других закрытых контуров с трубами из PEX или металлопластика.

Не предназначен для открытых систем с постоянным воздействием ультрафиолета, агрессивных химических сред или газовых сетей.

Технические характеристики

• Размер и диаметр: 32 мм - совместим с трубами внешним диаметром 32 мм (PEX, металлопластик);
• Тип соединения: прессовое - требует специальный инструмент с насадкой TH;
• Номинальное давление (PN): 25 бар - выдерживает нагрузки типичных жилых и коммерческих систем;
• Максимальная температура: 115 C - допустимо применение в системах с перегревом до этого предела;
• Материал корпуса: латунь CW617N с никелированным покрытием - устойчив к коррозии, легко моется;
• Гильза: нержавеющая сталь AISI 304 - обеспечивает прочность при опрессовке;
• Уплотнители: два кольца EPDM на каждом штуцере - герметичны при температурах от –40 C до +115 C;
• Фиксатор/диэлектрик: нейлон - исключает электрохимическую коррозию между медными и стальными элементами системы;
• Опрессовочный профиль: TH - совместим только с пресс-клещами, имеющими эту насадку.

Совместимость и монтаж

Угольник 32 пресс-фитинг работает только с трубами, имеющими наружный диаметр 32 мм и подходящий слой армирования (PEX-Al-PEX или аналоги). Для установки требуется:

• обрезать трубу ровно, удалить заусенцы;
• надеть пресс-гильзу на трубу перед вставкой в фитинг;
• вставить трубу до упора в штуцеры угольника;
• зажать гильзу пресс-инструментом с насадкой TH - звуковой сигнал или визуальная метка на инструменте подтверждает успешное соединение.

Не применяйте другие насадки (например, T, S, E) - это приведёт к негерметичному соединению.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 1254-1 и ISO 15875 для систем теплоснабжения и водоснабжения. Никелированная поверхность снижает риск образования бактерий, что важно для питьевой воды. Уплотнители EPDM сертифицированы для контакта с питьевой водой (DVGW, KTW).

Преимущества

• Высокая герметичность - двойные уплотнительные кольца на каждом конце минимизируют риск протечек;
• Механическая прочность - стальная гильза и латунный корпус выдерживают ударные нагрузки и вибрацию;
• Электроизоляция - нейлоновый фиксатор предотвращает гальваническую коррозию при смешивании металлов в системе;
• Быстрый монтаж - не требует пайки, клея или резьбы; соединение занимает менее минуты;
• Долговечность - срок службы более 50 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не использовать в системах с газом, паром или маслом;
• Запрещено применять при температурах выше 115 C - возможна деформация уплотнителей;
• Не рекомендовано для открытых участков под прямыми солнечными лучами - UV-лучи разрушают EPDM;
• Требуется точное соответствие диаметра трубы - использование с трубами 20 мм или 40 мм невозможно;
• Обязательно использование именно насадки TH - другие насадки не обеспечивают нужной степени деформации гильзы.

Примеры использования

• Подключение радиатора отопления к вертикальному стояку под углом 90°;
• Переход от основного трубопровода к напольному контуру тёплого пола;
• Смена направления подводки к кухонному смесителю в ограниченном пространстве;
• Реконструкция старой системы водоснабжения без демонтажа стен.

Практические советы

• Перед монтажом проверьте, чтобы труба была чистой и сухой - грязь или влага снижают качество соединения;
• Убедитесь, что пресс-инструмент имеет исправную насадку TH - износившаяся насадка даёт ложное срабатывание;
• После сборки проведите гидравлическое тестирование - поднимите давление до 1,5×PN (37,5 бар) и выдержите 10–15 минут;
• Не затягивайте фитинг руками после прессовки - он уже герметичен, дополнительное усилие повредит внутренние уплотнения;
• Храните запасные угольники 32 пресс-фитинг в сухом месте - влажность может вызвать окисление никелевого покрытия.
