Указательное реле, постоянного тока, ток срабатывания 0,16А, переднее присоединение, исполнение УХЛ4 | ur21pt0.16app EKF

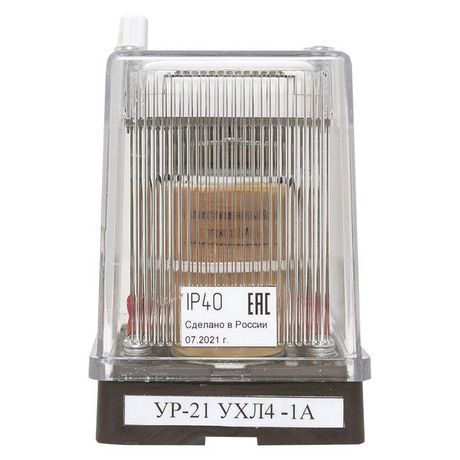

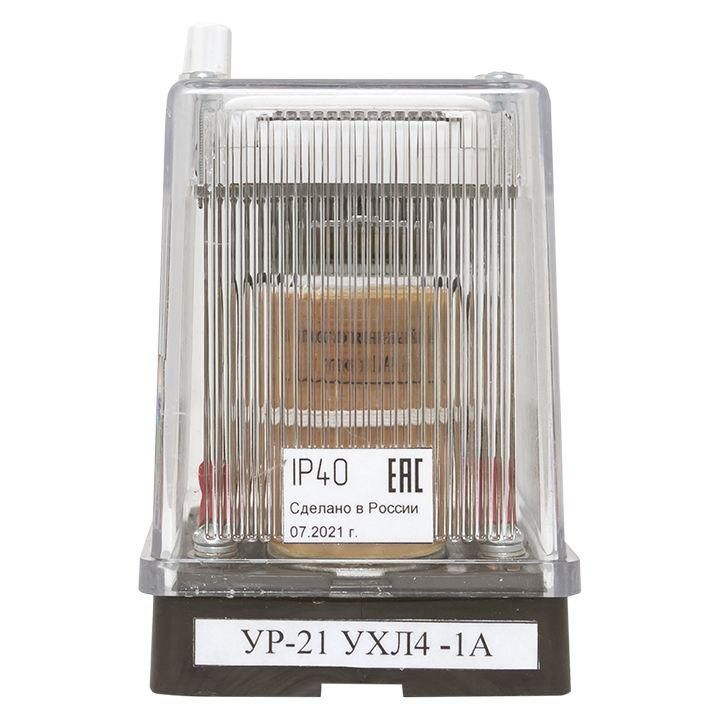

Реле указательное постоянного тока EKF UR21PT0.16APP предназначено для визуального сигнализирования сработавших цепей в системах автоматики и релейной защиты. Модель с передним присоединением и исполнением УХЛ4 подходит для установки в шкафах управления на объектах с повышенными требованиями к надёжности.

Назначение и область применения

Реле указательное постоянного тока EKF UR21PT0.16APP используется для визуальной индикации срабатывания защитных или управляющих устройств в цепях постоянного тока. Применяется в схемах релейной защиты, автоматики и контроля на подстанциях, в промышленном оборудовании, системах питания и АСУ ТП. Отличается от обычных реле тем, что после срабатывания остаётся в положении «сработало» до ручной перезагрузки - это позволяет точно определить причину аварии или отказа.

Технические характеристики

• Тип: реле указательное
• Ток срабатывания: 0,16 А (постоянный ток)
• Тип присоединения: переднее (зажимы расположены спереди, удобны для монтажа в плотных шкафах)
• Исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +50 C, в условиях высокой влажности и запылённости
• Максимальный коммутируемый ток: не указано - не предназначен для переключения силовых цепей
• Контакты: механический указатель с фиксацией, возврат - только вручную

Совместимость и монтаж

Реле указательное EKF UR21PT0.16APP монтируется на DIN-рейку шириной 35 мм. Переднее присоединение позволяет подключать провода без демонтажа устройства - удобно при обслуживании в уже собранных щитах. Для работы требуется источник постоянного тока напряжением 24–220 В, соответствующий классу изоляции реле. Подключение осуществляется через два зажима: вход (управление) и выход (индикация). Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Реле указательное EKF UR21PT0.16APP соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Исполнение УХЛ4 обеспечивает соответствие нормам для эксплуатации в климатическом исполнении, предусмотренном для средней полосы России и стран СНГ. Нет требований к защите IP - не предназначен для открытых площадок.

Преимущества

• Фиксация состояния «сработало» - исключает потерю информации о событии даже при кратковременном сбросе питания
• Переднее присоединение - экономит время при монтаже и сервисе
• Высокая надёжность контактов - минимум отказов в условиях вибраций и перегрузок
• Исполнение УХЛ4 - устойчивость к перепадам температуры и влаги, подходящее для холодных помещений и неотапливаемых шкафов

Ограничения применения

• Не предназначено для коммутации нагрузок выше 0,16 А - нельзя использовать как основное реле управления
• Только для цепей постоянного тока - не работает с переменным током
• Требует ручной сброса - не подходит для автоматически восстанавливающихся систем
• Отсутствует защита от пыли и воды - не применяется вне закрытых шкафов

Примеры использования

• Индикация срабатывания защиты от перегрузки на распределительном пункте постоянного тока
• Сигнализация отказа батареи в системе бесперебойного питания
• Визуальный индикатор активации аварийного отключения на станках с DC-приводами
• Контроль срабатывания реле времени в системах автоматического ввода резерва (АВР)

Практические советы

• При замене старого реле проверьте тип тока - EKF UR21PT0.16APP работает только с постоянным током
• Убедитесь, что ток в контролируемой цепи не превышает 0,16 А - иначе возможен выход из строя
• Для быстрого сброса используйте кнопку или рычаг на корпусе - он расположен доступно, но требует физического воздействия
• При монтаже в шкафах с ограниченным пространством учтите габариты: переднее присоединение снижает необходимую глубину, но увеличивает ширину свободной зоны перед шкафом
• Не устанавливайте рядом с мощными источниками помех - хотя реле имеет хорошую помехоустойчивость, рекомендовано соблюдать минимальный интервал 50 мм от частотных преобразователей
