Указательное реле, постоянного тока, ток срабатывания 0,16А, заднее присоединение, исполнение УХЛ4 | ur21pt0.16azp EKF

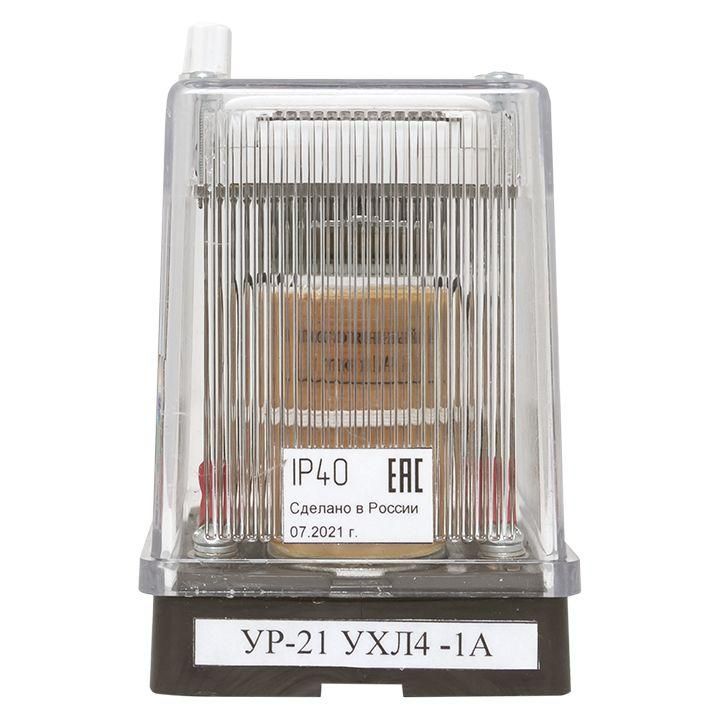

Реле указательное постоянного тока EKF UR21PT0.16AZP предназначено для визуального сигнализирования сработавших цепей в системах автоматики и релейной защиты на постоянном токе. Модель с задним присоединением и исполнением УХЛ4 подходит для установки в шкафах управления в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Реле указательное постоянного тока EKF UR21PT0.16AZP используется для отображения состояния работы защитных и управляющих устройств - например, после срабатывания теплового реле, автоматического выключателя или устройства аварийной сигнализации. Его применяют в цепях постоянного тока до 250 В, где важно точно зафиксировать факт активации схемы. Подходит для энергетических объектов, промышленных щитов, систем автоматизации технологических процессов.

Технические характеристики

• Тип: указательное реле постоянного тока
• Ток срабатывания: 0,16 А - минимальный ток, при котором реле переходит в рабочее состояние
• Присоединение: заднее - контакты и клеммы расположены с тыльной стороны корпуса, что позволяет компактно размещать реле в плотных шкафах
• Исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +50 C и высокой влажности, соответствует требованиям для умеренного и холодного климатических районов
• Максимальное напряжение коммутируемых цепей: 250 В постоянного тока
• Количество контактных групп: одна (1H - нормально разомкнутый контакт)

Совместимость и монтаж

Реле указательное EKF UR21PT0.16AZP устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимы сзади - провода заводятся в клеммы через отверстия в задней стенке шкафа. Это исключает необходимость доступа спереди во время обслуживания. Совместимо со стандартными креплениями для реле серии Stingray. Перед монтажом проверьте соответствие полярности питания - реле работает только при правильном подключении "+" и "-" цепи постоянного тока.

Безопасность и стандарты

Реле указанное UR21PT0.16AZP соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-5-1 для аппаратов управления. Конструкция обеспечивает изоляцию между входной цепью и контактами, предотвращая пробой даже при импульсных помехах. Наличие исполнения УХЛ4 гарантирует надежную работу в помещениях с повышенной запылённостью и конденсацией влаги.

Преимущества

• Заднее присоединение снижает риск случайного замыкания и упрощает сборку шкафов
• Чёткая визуальная индикация - красная кнопка выступает при срабатывании, легко заметна даже издалека
• Высокая механическая прочность корпуса - устойчиво против ударов и вибраций
• Стандартное исполнение УХЛ4 позволяет использовать реле вне специальных климатических помещений

Ограничения применения

• Не предназначен для работы в цепях переменного тока - только постоянный ток
• Максимальный ток нагрузки контактов ограничен - не более 5 А; не используйте для управления мощными нагрузками
• Не рекомендовано применение в средах с агрессивными газами (например, хлор, сероводород) или постоянным воздействием масла
• Не имеет функции самоблокировки - после снятия напряжения с катушки сигнал сбрасывается

Примеры использования

• Сигнализация срабатывания защиты от перегрузки на станках с ЧПУ
• Индикация отказа источника бесперебойного питания (ИБП) в серверной комнате
• Фиксация срабатывания реле времени в системе автоматического освещения
• Обратная связь в схемах управления лифтами или конвейерами на заводе

Практические советы

• Перед установкой проверьте, чтобы ток в контролируемой цепи был выше порога срабатывания (0,16 А); при меньшем значении реле не сработает
• При использовании в шкафах с плотной компоновкой учтите глубину заднего присоединения - потребуется минимум 8–10 мм свободного пространства сзади
• Для долговечности избегайте частых включений/выключений свыше 1000 раз в час - это снизит срок службы контактов
• При необходимости сбросить индикацию - просто отключите питание катушки; кнопка вернётся в исходное положение самостоятельно
