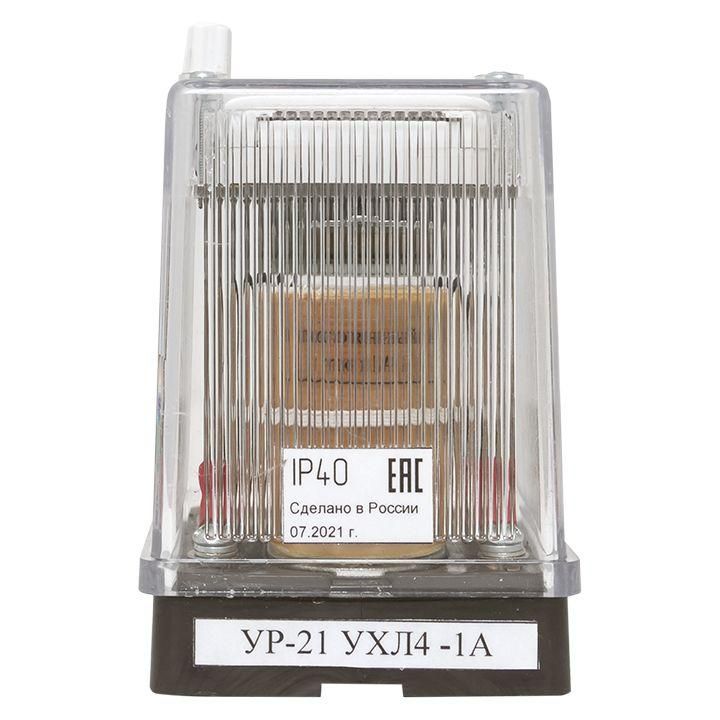

Указательное реле, с контактом самовозврата, постоянного тока, ток срабатывания 0,16А, заднее присоединение, исполнение УХЛ4 | ur21kspt0.16azp EKF

Реле указательное EKF UR21KSPt0.16AZP - устройство для визуального контроля срабатывания в цепях постоянного тока, предназначенное для работы в системах релейной защиты и автоматики. Модель с задним присоединением и самовозвратом контакта подходит для установки в щитах управления и распределительных устройствах.

Назначение и область применения

Реле указательное EKF UR21KSPt0.16AZP используется для фиксации и визуального отображения факта срабатывания защитных или управляющих цепей. Контакт самовозврата позволяет после сброса системы вернуться в исходное положение без ручного вмешательства. Применяется в энергетических системах, АСУ ТП, промышленных щитах с питанием от постоянного тока - например, на подстанциях, в системах аварийного освещения, на конвейерах с релейным управлением.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальный ток контакта: 0,16 А
• Исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +50 C и повышенной влажности
• Тип присоединения: заднее - контакты доступны с тыльной стороны корпуса, удобны для монтажа на DIN-рейку с использованием специальных клеммных колодок
• Конструкция: механический индикатор с визуальным сигналом (флаг или кнопка), который остаётся в сработанном состоянии до ручного сброса

Совместимость и монтаж

Реле указательное EKF UR21KSPt0.16AZP совместимо со стандартными DIN-рейками шириной 35 мм. Для подключения используются клеммы, расположенные сзади - это требует предварительной подготовки проводов и правильной ориентации при установке. Подключение осуществляется через внешнюю клеммную колодку или непосредственно в контактные гнёзда модульного основания. Габариты соответствуют типовым размерам для модульных устройств - легко заменить аналогичные модели других производителей.

Безопасность и стандарты

Исполнение УХЛ4 соответствует требованиям ГОСТ 15150 для работы в условиях умеренного и холодного климата. Конструкция обеспечивает изолированное размещение контактов, что снижает риск случайного замыкания. Напряжение питания не указано - реле является пассивным индикатором и активируется сигналом от другой цепи, поэтому необходимо проверять соответствие уровня сигнала допустимому току 0,16 А.

Преимущества

• Механическая индикация - видимый сигнал даже при отключённом питании
• Автоматический возврат контакта - не требуется ручная перенастройка после сброса системы
• Заднее присоединение - компактная сборка, минимизация занимаемого места в шкафу
• Высокая надёжность за счёт простой механической конструкции без электроники

Ограничения применения

• Не предназначено для коммутации нагрузок выше 0,16 А - нельзя использовать как силовое реле
• Работает только при наличии сигнала в цепи; само по себе не создаёт управляющий импульс
• Не имеет световой индикации - визуальный сигнал определяется положением флага, что может быть затруднительно при плохом освещении
• Не рекомендовано применение в средах с высокой запылённостью без дополнительной защиты корпуса

Примеры использования

• Фиксация срабатывания защиты от перегрузки на щите постоянного тока подстанции
• Индикация активации аварийного отключения на конвейере с DC-питанием
• Обратная связь в схеме автоматического перевода на резервный источник
• Контроль состояния цепи заземления в системах безопасности объектов

Практические советы

• Перед монтажом убедитесь, что ток в контролируемой цепи не превышает 0,16 А - превышение вызовет повреждение контактов
• При установке на DIN-рейку используйте совместимые клеммные колодки - заднее присоединение требует точного выравнивания
• Проверьте доступность флага индикации - он должен быть хорошо заметен оператору при обслуживании
• Для условий с высокой влажностью или пылью рекомендуется установка в закрытых шкафах с IP54 и выше
• При замене старого реле сверьте тип присоединения - передние и задние варианты не взаимозаменяемы без изменения проводки
