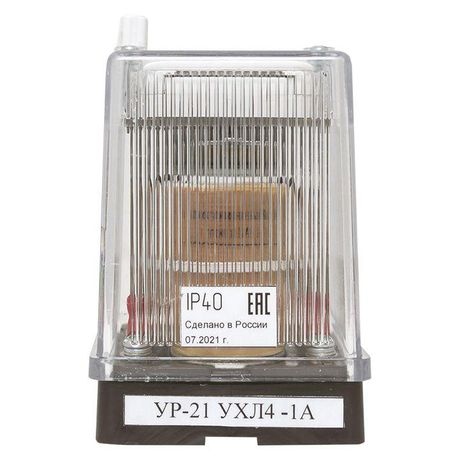

Указательное реле, с контактом самовозврата, постоянного тока, ток срабатывания 1А, заднее присоединение, исполнение УХЛ4 | ur21kspt1azp EKF

Реле указательное EKF UR21KSPt1aZP - устройство для визуального контроля срабатывания в цепях постоянного тока с током коммутации до 1 А, оснащённое контактами самовозврата и задним способом присоединения проводов. Применяется в системах релейной защиты и автоматики, особенно там, где важна надёжная фиксация события.

Назначение и область применения

Реле указательное EKF UR21KSPt1aZP используется для визуального сигнализирования о срабатывании защитных или управляющих цепей. Его основная задача - показывать, что произошло событие (например, сработала защита, аварийный сигнал или перегрузка), даже после того, как исходный импульс прекратился. Контакт самовозврата позволяет вернуть реле в исходное состояние вручную, что важно для диагностики и предотвращения ложных повторных срабатываний.

Подходит для установки в щитах управления, на пультах операторов, в распределительных устройствах энергетических объектов, промышленных линиях и системах автоматизации с питанием от постоянного тока.

Технические характеристики

• Тип реле: указательное с контактом самовозврата
• Ток коммутации: 1 А (постоянный ток)
• Способ присоединения: задний (клеммы расположены с тыльной стороны корпуса)
• Исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, с повышенной влажностью и температурой от −40 C до +50 C
• Механизм возврата: ручной (нажатием кнопки на лицевой панели)
• Индикация: визуальная (цветной флажок или индикатор, выступающий при срабатывании)

Совместимость и монтаж

Реле указательное EKF UR21KSPt1aZP монтируется в стандартные DIN-рейки шириной 35 мм. Подключение осуществляется через задние клеммы - провода заводятся сзади, что удобно при плотном размещении оборудования в шкафу. Для подключения используйте жилы сечением до 2,5 мм2. Напряжение питания не указано - реле является пассивным устройством и срабатывает от замыкания внешней цепи, поэтому требует подачи напряжения через внешнюю схему (например, от выхода другого реле или контроллера).

Безопасность и стандарты

Исполнение УХЛ4 соответствует требованиям ГОСТ 15150 для работы в условиях умеренного и холодного климата. Конструкция обеспечивает безопасную изоляцию между входными и выходными цепями. Работает в соответствии с нормами безопасности для электроустановок до 1000 В.

Преимущества

• Чёткая визуальная индикация срабатывания - легко определить, какая именно цепь активировалась
• Самовозврат - предотвращает случайное игнорирование срабатывания, так как флажок остаётся в положении “сработал” до ручного сброса
• Заднее присоединение - экономит место в шкафу, упрощает сборку и обслуживание
• Высокая механическая прочность корпуса - устойчиво к вибрациям и ударным нагрузкам
• Совместимо со средами с высокой влажностью и низкими температурами благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для коммутации переменного тока - работает только с постоянным током до 1 А
• Не имеет автоматического сброса - требуется ручное воздействие для возврата в исходное состояние
• Не поддерживает управление по напряжению - не является реле с катушкой, а лишь индикатор состояния внешней цепи
• Не рекомендуется использовать в средах с агрессивными химическими веществами или взрывоопасной атмосферой

Примеры использования

• Фиксация срабатывания защиты от перегрузки на промышленном конвейере
• Индикация отказа в цепи зарядки аккумуляторной батареи в энергообъекте
• Сигнализация срабатывания аварийного отключения в системе бесперебойного питания
• Визуальный контроль в схемах релейной защиты подстанций с постоянным током управления

Практические советы

• Перед монтажом проверьте, что цепь, которую вы хотите индицировать, действительно выдаёт постоянный ток - применение с переменным током приведёт к некорректной работе
• При установке в шкафу с плотной компоновкой учтите глубину заднего присоединения - потребуется минимум 20–25 мм свободного пространства за DIN-рейкой
• После срабатывания обязательно сбрасывайте флажок вручную - это гарантирует точность диагностики следующего события
• Для длительной эксплуатации в сыром помещении периодически проверяйте целостность герметичности корпуса и отсутствие конденсата внутри
• Это реле не заменяет силовое - оно не коммутирует нагрузку, а только показывает факт срабатывания другой цепи
