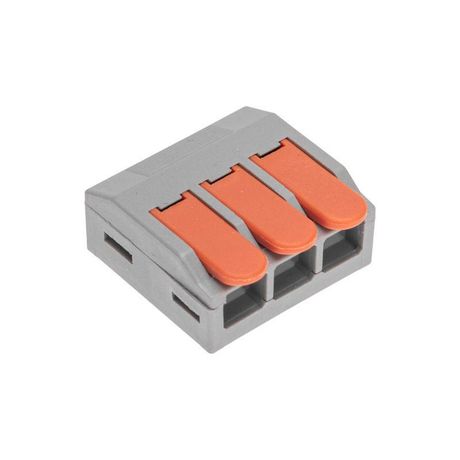

Универсальная клемма СМК 222-613/221-613, 3-проводная серая 0,5-4/6 мм² (25 шт/уп) | 07-5271 REXANT MEET

Клемма универсальная СМК 222-613/221-613 3-проводная серая 0,5-4/6 мм2 от REXANT - надёжное решение для быстрого и безопасного соединения одножильных и многожильных медных проводов в распределительных коробках, щитах и на оборудовании. Клемма обеспечивает прочный контакт благодаря плоско-пружинному зажиму с рычагом, а её компактный корпус из полиамида устойчив к механическим нагрузкам и перепадам температур.

Назначение и область применения

Клемма универсальная СМК 222-613/221-613 3-проводная серая 0,5-4/6 мм2 используется для создания временного или постоянного соединения между проводниками в электрических цепях до 450 В. Подходит для монтажа в силовых и слаботочных системах: освещении, автоматике, пультах управления, станках, конвейерах, шкафах управления. Применяется там, где требуется частая замена или проверка соединений - благодаря рычагу можно легко открыть и закрыть зажим без инструментов.

Технические характеристики

• Количество контактов: 3
• Номинальное напряжение: 450 В
• Номинальный ток: 41 А (для одножильных проводов), 32 А (для многожильных проводов)
• Поддерживаемое сечение: 0,5–6 мм2 (одножильные), 0,5–4 мм2 (многожильные)
• Материал контактов: луженая медь
• Материал корпуса: полиамид 66 (UL94 V-0)
• Материал зажима: сталь
• Цвет: светло-серый
• Рабочая температура: от –40 C до +85 C
• Длина зачистки изоляции: 15 мм
• Тип зажима: плоско-пружинный с рычагом
• Тип провода: одножильный, многожильный

Совместимость и монтаж

Клемма универсальная СМК 222-613/221-613 3-проводная серая 0,5-4/6 мм2 совместима с медными проводами любого типа - как одножильными, так и многожильными. Для правильного монтажа:

• Защитите провод от повреждения жил - зачистите изоляцию точно на 15 мм.
• Не используйте провода с алюминиевой жилой - клемма рассчитана только на медь.
• Убедитесь, что сечение провода попадает в допустимые пределы: для многожильных - не более 4 мм2, для одножильных - до 6 мм2.
• Чтобы закрепить провод: опустите рычаг, вставьте зачищенную жилу, затем поднимите рычаг до фиксации. Услышите характерный щелчок - значит, контакт плотно затянут.
• Клемму можно использовать многократно - зажим сохраняет упругость после нескольких операций.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида 66, соответствует требованиям UL94 V-0 - материал не поддерживает горение. Номинальное напряжение 450 В позволяет применять клемму в большинстве бытовых и промышленных сетей переменного тока. Отсутствие открытых токоведущих частей снижает риск поражения током при работе под напряжением. Однако клемма не имеет защиты от пыли и влаги (IP-класс не указан) - не применяйте в условиях повышенной влажности или запылённости без дополнительной герметизации.

Преимущества

• Рычаг обеспечивает удобство и контроль при зажиме - не нужна отвертка.
• Луженая медь контактов снижает окисление и увеличивает срок службы соединения.
• Высокая термостойкость (до +85 C) позволяет работать в нагреваемых средах - например, рядом с двигателями.
• Компактный размер экономит место в шкафах и распределительных коробках.
• Один тип клеммы поддерживает два диапазона сечений - гибкость при сборке.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен перегрев и потеря контакта.
• Не рекомендован для установки вне помещений без дополнительной защиты от влаги и пыли.
• Максимальный ток 32 А действителен только для многожильных проводов - превышение этого значения вызывает перегрев.
• Не следует использовать в цепях с высокими импульсными нагрузками (например, сварочные аппараты) без согласования с проектом.
• Не подходит для проводов с зачисткой менее 15 мм - контакт будет ненадёжным.

Примеры использования

• Соединение трёх фазных проводов в распределительном щите.
• Подключение датчиков и исполнительных механизмов на конвейере.
• Объединение проводов от нескольких светильников в одной точке.
• Временное подключение оборудования при тестировании системы.
• Замена старого болтового соединения на более быстрое и надёжное в панели управления.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше выбрать клемму с запасом по площади, чем перегрузить её.
• Избегайте перекручивания многожильных проводов перед вводом - они должны входить прямо, чтобы все жилы были равномерно зажаты.
• После монтажа потяните за каждый провод - он не должен выскальзывать. Это проверка качества зажима.
• Если клемма используется в местах с вибрацией, дополнительно зафиксируйте её в шкафу или на DIN-рейке.
• Артикул 07-5271 - это тот же продукт, что и СМК 222-613/221-613; при заказе указывайте оба номера для точного совпадения.
