Универсальная монтажная коробка UT4 для установки в лючок без накладки (полиамид,черный) (UT4) | 7408725 OBO Bettermann

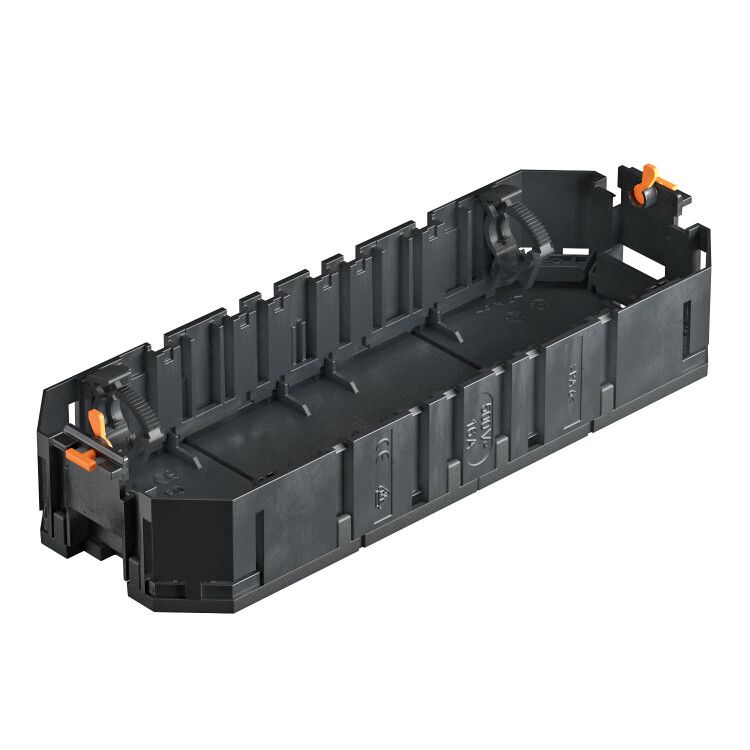

Монтажная коробка универсальная для установки в лючок без накладки (полиамид, черный) от OBO BETTERMANN (арт. 7408725, UT4) предназначена для скрытой установки в пустотелые стены и перегородки, обеспечивает надежную фиксацию оборудования и защиту от пыли и воды. Коробка совместима с лючками R7, R9 и 9, комплектуется опорным кольцом, накладки и аксессуары требуют отдельного заказа.

Назначение и область применения

Эта монтажная коробка используется для скрытого монтажа электрооборудования внутри стен из пустотелых материалов - например, гипсокартона, пеноблоков или легких бетонных плит. Подходит для установки выключателей, розеток, термостатов, модулей автоматики и других устройств до четырех модулей. Применяется в жилых домах, офисах, общественных зданиях и на объектах с высокими требованиями к эстетике и защите.

Технические характеристики

• Материал: полиамид - прочный, устойчивый к ударным нагрузкам и химическим воздействиям, без галогенов (не выделяет токсичных веществ при нагреве).
• Степень защиты IP65: полностью герметична против пыли и защищена от струй воды под давлением - подходит для помещений с повышенной влажностью.
• Габариты: 45×45×0 мм - плоская форма позволяет устанавливать её даже в тонкие перегородки; внутренняя глубина 36 мм даёт достаточно места для коммутации проводов.
• Количество вводов: 5 (из них 4 - основных, 1 - с тыльной стороны); все вводы рассчитаны на диаметр кабеля/трубы до 20 мм.
• Количество устанавливаемых устройств: до 4 штук - соответствует стандартному количеству модулей (например, 4 однополюсных выключателя или комбинация розеток и кнопок).
• Цвет: черный графит - маскирует следы монтажа и хорошо сочетается с большинством декоративных рамок.
• Форма: прямоугольная - стандартизирована под типовые лючки R7, R9 и 9.
• Крепление крышки: защелкивание - быстрый доступ без инструментов.
• Крепление устройства: распорка - надежная фиксация внутри коробки без необходимости сверления.
• Фиксация трубы: есть - предотвращает смещение кабелей при затяжке.
• Комплектация: опорное кольцо (суппорт) - обеспечивает равномерную нагрузку на стену и исключает деформацию при закручивании.

Совместимость и монтаж

Коробка UT4 совместима с лючками стандартных размеров R7, R9 и 9. Установка выполняется в подготовленное отверстие в стене. Опорное кольцо фиксируется на внешней стороне стены, после чего коробка вставляется внутрь и плотно прилегает к поверхности. Кабели заводятся через 5 вводов - 4 с лицевой стороны, один с тыла - что удобно при сложной трассировке. Для монтажа не требуется накладка - она продается отдельно и крепится уже после завершения работ. Распорка позволяет легко фиксировать любые устройства шириной до 4 модулей без дополнительных кронштейнов.

Безопасность и стандарты

Изделие изготовлено из галоген-free полиамида - безопасно при возгорании, не выделяет едких паров. Соответствует требованиям EN 61386-22 для установочных коробок. Защита IP65 гарантирует работу в условиях возможного попадания влаги - подходит для ванных комнат, кухонь, подвалов и мест с частой влажной уборкой.

Преимущества

• Высокая механическая прочность материала - выдерживает давление при монтаже и последующую эксплуатацию.
• Плоский профиль (0 мм толщины корпуса) - идеально для тонких стен без увеличения толщины отделки.
• Два фиксатора для разгрузки кабеля - снижают риск повреждения изоляции при натяжении.
• Ввод с тыльной стороны - упрощает прокладку кабелей от соседних коробок или потолка.
• Запатентованная система суппорта - минимизирует риск растрескивания гипсокартона при затяжке.

Ограничения применения

• Не предназначен для установки в сплошные бетонные или кирпичные стены - требует заранее подготовленного пустотелого отверстия.
• Не имеет встроенной накладки - обязательна покупка отдельно подходящей рамки или панели.
• Максимальная глубина 36 мм - не подходит для крупных устройств с объемными клеммниками (например, некоторых реле или преобразователей).
• Не рекомендуется использовать в условиях постоянного погружения в воду или прямого воздействия дождя - IP65 не является водонепроницаемостью для открытых площадок.

Примеры использования

• Установка четырех выключателей света в коридоре квартиры с гипсокартонными стенами.
• Монтаж терморегулятора и розетки в ванной комнате с защитой от брызг.
• Подключение контроллеров систем «умный дом» в офисном пространстве с минимальным вмешательством в интерьер.
• Скрытая установка розеток для зарядных устройств в студии с тонкими перегородками.

Практические советы

• Перед монтажом проверьте точный размер лючка - он должен точно соответствовать R7/R9/9, чтобы коробка не болталась.
• Используйте кабели с диаметром не более 20 мм - большие кабели могут не войти в вводы или вызвать деформацию корпуса.
• При использовании нескольких коробок рядом - соблюдайте шаг между отверстиями, чтобы не пересечь арматурные сетки в стене.
• После монтажа обязательно проверьте, что опорное кольцо плотно прижато к поверхности - иначе при закручивании накладки коробка может сместиться.
• Для удобства прокладки используйте ввод с тыльной стороны - особенно когда кабель приходит снизу или из соседнего помещения.
