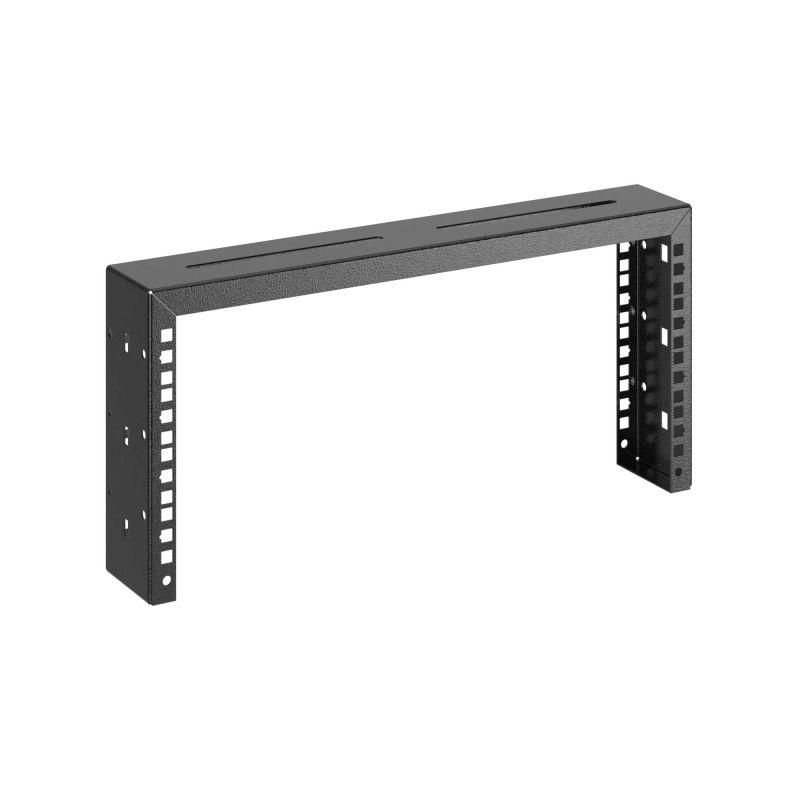

Универсальная рама 19", 9U RAL9005 | RBTIR09 DKC ДКС

Рама универсальная 19 дюйм 9U RAL9005 от DKC IT - это компактная металлическая конструкция для монтажа телекоммуникационного оборудования вне серверного шкафа, например, в технических комнатах или на стене. Артикул rbtir09 из серии RAM telecom подходит для размещения устройств, которые не нуждаются в постоянном доступе.

Назначение и область применения

Рама универсальная 19 дюйм 9U RAL9005 используется для фиксации оборудования стандарта 19 дюймов там, где невозможно или невыгодно устанавливать полноценный шкаф. Подходит для пассивной и активной телекоммуникационной аппаратуры: патч-панелей, коммутаторов, медиаконвертеров, распределителей сигналов. Часто применяется в офисах, учебных заведениях, малых центрах связи, где требуется экономия места и минимизация затрат на монтаж.

Технические характеристики

• Высота: 9U (405 мм)
• Ширина: 19 дюймов (482,6 мм)
• Цвет: RAL9005 (матовый темно-серый)
• Материал: сталь с порошковым покрытием
• Формат крепления: стандарт 19" с шагом 44,45 мм
• Тип крепления: настенный или напольный (без боковых стоек)

Совместимость и монтаж

Рама универсальная 19 дюйм 9U RAL9005 совместима со всем оборудованием, соответствующим стандарту EIA-310-D. Для монтажа необходимо использовать болты M6 или M5 (не входят в комплект). Крепление выполняется через четыре угловые отверстия на задней панели. Установка возможна на прочную вертикальную поверхность - бетон, кирпич, металл. Нагрузка на раму не должна превышать массу 25 кг равномерно распределённого оборудования.

Преимущества

• Экономия пространства - не занимает внутренний объем шкафа
• Легкий монтаж - не требует сборки корпуса
• Защита от внешнего воздействия - закрытая зона с ограниченным доступом снижает риск повреждений
• Стандартный формат - все устройства 19” легко фиксируются без адаптеров
• Устойчивое покрытие RAL9005 - антикоррозийное, не выгорает на свету

Ограничения применения

• Не предназначен для оборудования с высоким тепловыделением - нет принудительной вентиляции
• Не обеспечивает электромагнитную экранировку
• Запрещено использование во влажных средах, на улице или в местах с повышенной запылённостью
• Не подходит для частого обслуживания - доступ к оборудованию ограничен

Примеры использования

• Установка патч-панелей в коридоре офиса вместо вынесенного шкафа
• Размещение оптоволоконных терминалов в техническом помещении многоквартирного дома
• Фиксация маршрутизаторов в удалённом узле связи на предприятии
• Монтаж медных распределительных щитов в подвале здания

Практические советы

• Перед монтажом проверьте, что стена способна выдерживать вес установленного оборудования - используйте анкерные болты для бетона
• Не перегружайте раму - максимальная нагрузка 25 кг; распределяйте тяжёлое оборудование равномерно
• Используйте кабельные каналы или жгуты для организации проводов - так проще обслуживать оборудование
• Артикул rbtir09 не имеет передних дверей - если нужна защита от пыли, рассмотрите дополнительные крышки или экраны
• Подбирайте оборудование с минимальными габаритами - 9U мало для крупных серверов или UPS
