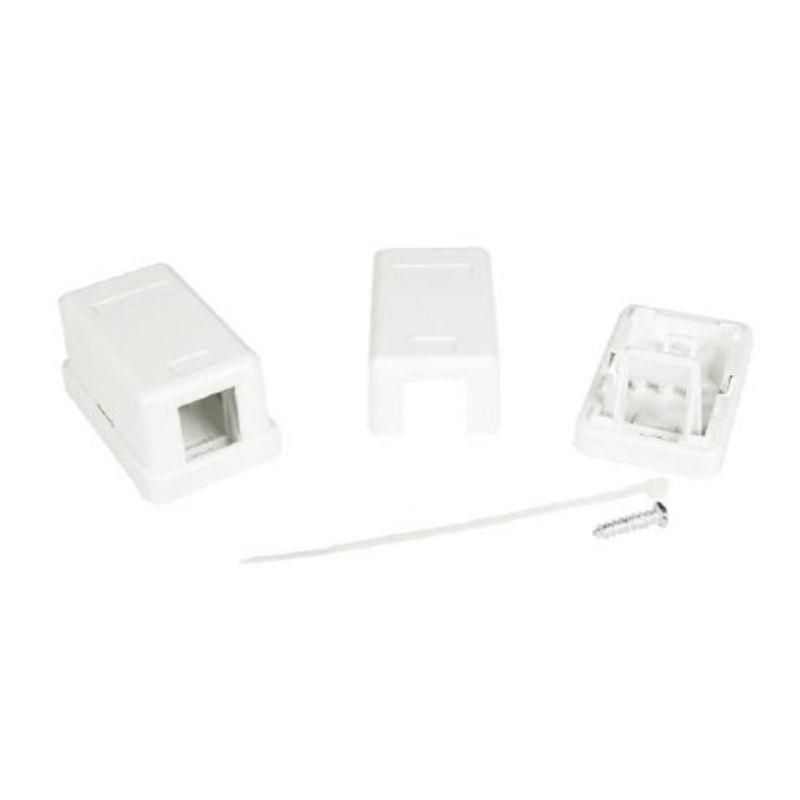

Универсальная розетка, 1 порт для модулей Keystone (для форм-фактора A10) | RNW1WH DKC ДКС

Универсальная розетка DKC IT rnw1wh предназначена для монтажа одиночного модуля Keystone форм-фактора A10 и используется в горизонтальных кабельных системах СКС. Коробка устанавливается на поверхность стены, а сам модуль - приобретается отдельно. Подходит для офисов, серверных комнат и технических помещений.

Назначение и область применения

Универсальная розетка DKC IT rnw1wh - это накладная коробка для фиксации одного модуля Keystone. Она не содержит внутреннего разъёма, а служит лишь корпусом для установки совместимых модулей, таких как RJ45, USB или аудиоинтерфейсы. Применяется в системах компьютерной связи (СКС) для подключения терминального оборудования: компьютеров, телефонов, сетевых принтеров. Удобна там, где требуется быстрая замена типов интерфейсов без перепрошивки проводки.

Технические характеристики

• Тип разъёма: гнездо (jack) - принимает только внешний модуль, не имеет собственного контакта
• Форм-фактор модуля: A10 (стандартный размер Keystone)
• Количество портов: 1
• Тип соединения: RJ45 8P8C - совместим с модулями Ethernet категории 5e/6
• Экранирование: да - снижает помехи при передаче сигналов
• Степень защиты IP20 - защищает от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли
• Материал корпуса: пластик, белый цвет
• Тип крепления: винтовой - фиксируется на стене с помощью шурупов
• Способ присоединения: винтовые зажимы - для подключения кабеля
• Наличие текстового поля: да - можно наклеить этикетку с обозначением порта

Совместимость и монтаж

Розетка DKC IT rnw1wh совместима исключительно с модулями Keystone форм-фактора A10. Подходят следующие модели от DKC:

• RNK5EF90TL, RNK6F90TL, RNK6AF90TL
• RNK5EF90SL, RNK6F90SL, RNK6AF90SL
• RNK5EU180WH, RNK5EU180BK, RNK6U180WH, RNK6U180BK, RNK6AU180WH, RNK6AU180BK

Монтаж выполняется на ровную поверхность: стена, панель, короб. Для установки используются два винта, входящих в комплект. Кабель зачищается и заводится в винтовые клеммы внутри корпуса - контактные площадки рассчитаны на медные жилы до 0,75 мм2. После подключения модуль вставляется в лицевую часть розетки до щелчка.

Безопасность и стандарты

Изделие соответствует требованиям к накладным элементам СКС. Степень защиты IP20 обеспечивает безопасность при использовании в закрытых помещениях. Экранирование разъёма снижает риск влияния электромагнитных помех, что важно вблизи силовых кабелей. Не предназначен для работы во влажных средах, на улице или в условиях повышенной запылённости.

Преимущества

• Поддержка сменных модулей - позволяет менять функционал без замены всей розетки
• Экранированная конструкция - повышает качество сигнала в плотных кабельных трассах
• Наличие текстового поля - удобно для маркировки портов в сложных системах
• Простая установка - не требует специального инструмента
• Совместимость с широким спектром модулей DKC - экономит время на подбор компонентов

Ограничения применения

• Не является самостоятельной розеткой - обязательно нужен модуль Keystone
• IP20 - нельзя использовать в сырых помещениях, на улице, в цехах с брызгами
• Не подходит для установки в штрабы - только накладной монтаж
• Не совместима с модулями других форм-факторов (например, B10, C10)
• Не рекомендовано применение в системах PoE+ выше 60 Вт - проверяйте допустимую мощность установленного модуля

Примеры использования

• Подключение компьютера через RJ45-модуль в офисном кабинете
• Установка аудиомодуля для телефона в служебном помещении
• Монтаж USB-модуля для зарядки устройств в холле
• Замена старого порта на новый без вскрытия стены - например, переход с Cat5e на Cat6

Практические советы

• Перед монтажом убедитесь, что посадочный размер модуля точно соответствует форм-фактору A10 - другие размеры не войдут
• При подключении кабеля используйте тестер - проверьте целостность всех пар, особенно при работе с экранированными версиями
• Для многопортовых решений комбинируйте несколько rnz1wh с распределительными коробками - так проще организовать групповые точки доступа
• Выбирайте модули с металлическими контактами для долговечности - особенно в местах частого подключения
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую рамку
