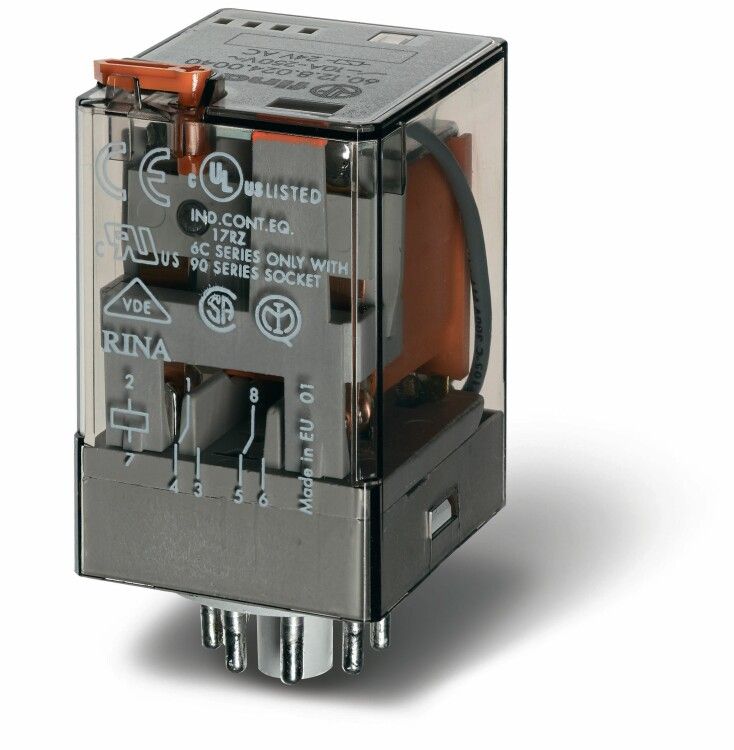

Универсальное электромеханическое реле; монтаж в розетку 8-штырьковый разъем; 2CO 10A; контакты AgNi; катушка 24В AC | 601280240040 Finder 60.12.8.024.0040

Реле универсальное электромеханическое 24В AC с двумя переключающими контактами и разъемным подключением - надежное решение для коммутации нагрузок до 10 А в автоматизированных системах. Модель Finder 60.12.8.024.0040 совмещает простоту установки, контроль состояния через индикатор и функцию тестирования, что делает её удобной как для монтажа, так и для обслуживания.

Назначение и область применения

Реле универсальное электромеханическое 24В AC используется для управления цепями с переменным током в устройствах автоматизации. Подходит для включения/выключения оборудования: насосов, нагревательных элементов, светильников, малых двигателей, конвейеров и других устройств с активной или индуктивной нагрузкой. Применяется в панелях управления, распределительных щитах, системах безопасности и технологических линиях.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: 10 А на каждый контакт
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (при снятии напряжения контакты возвращаются в исходное состояние)
• Подключение: штепсельное, через 8-штырьковый разъем
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от воды и пыли
• Индикация: механический индикатор положения контактов (видно, когда реле включено)
• Функция теста: кнопка для проверки работы без подачи управляющего сигнала
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать питание любым способом (плюс/минус неважны)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле универсальное электромеханическое 24В AC монтируется в стандартную 8-штырьковую розетку (например, тип P8B). Для установки достаточно вставить основание реле в гнездо до щелчка - никаких инструментов не требуется. Разъем обеспечивает быстрый демонтаж при замене или диагностике. Совместимо с розетками от Finder серии 60 и аналогичными по габаритам моделями. Не используйте розетки с другим количеством контактов - несовместимо.

Безопасность и стандарты

Реле соответствует европейским нормам EN 61810-1 (безопасность реле), EN 61810-2 (электрическая прочность) и EN 61810-7 (требования к испытаниям). Конструкция имеет принудительно управляемые контакты - при отказе катушки контакты остаются в безопасном состоянии, предотвращая самопроизвольное включение. Это важно для систем безопасности.

Преимущества

• Контакты из AgNi - долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Механический индикатор позволяет визуально определить состояние реле без приборов
• Кнопка теста ускоряет диагностику - можно проверить работу без подачи управляющего напряжения
• Штепсельное подключение снижает время монтажа и замены - не требует пайки или отсоединения проводов
• Свободная поляризация упрощает подключение - не нужно следить за полярностью питания

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не рекомендуется для коммутации емкостных нагрузок выше 10 А (например, больших конденсаторов)
• Не подходит для постоянного тока (DC) - рассчитано только на переменный ток 24 В
• Максимальная рабочая температура +40C; при более высоких температурах возможен перегрев и сокращение срока службы
• Не следует использовать в местах с сильными вибрациями - возможно ложное срабатывание

Примеры использования

• Управление освещением в промышленных зонах через PLC
• Включение тепловентиляторов в системах охлаждения станков
• Коммутация сигналов в пультах управления конвейеров
• Автоматическое отключение насосов при аварии по уровню жидкости
• Работа в качестве промежуточного реле между слабым управляющим сигналом и мощной нагрузкой

Практические советы

• Проверьте соответствие разъема перед установкой - реле Finder 60.12.8.024.0040 совместимо только с 8-штырьковыми розетками типа P8B
• При использовании в условиях частых включений контролируйте температуру окружающей среды - перегрев снижает срок службы
• Используйте кнопку теста регулярно - это помогает выявить отказы до возникновения аварийной ситуации
• При замене реле всегда отключите питание - хотя контакты имеют механическую фиксацию, риск поражения током сохраняется
• Для длительной эксплуатации выбирайте место с хорошей вентиляцией - тепло от катушки должно рассеиваться
