Универсальный держатель для труб до Ø 92 мм прутка 5-10 | UDT92-D5-10 КМ-профиль MA0315

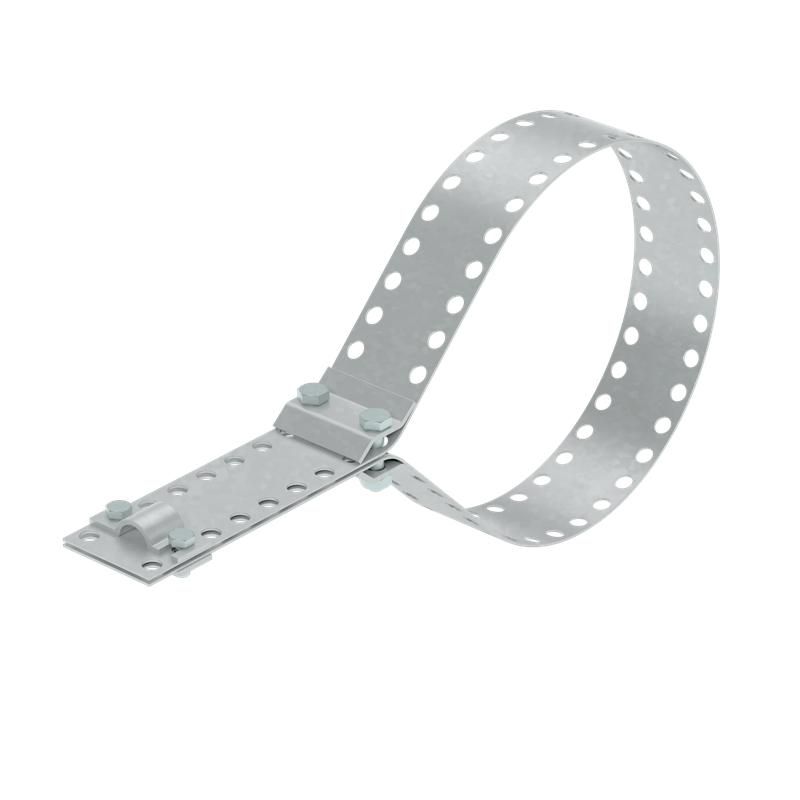

Универсальный держатель для труб до 92 мм для прутка 5–10 мм КМ-профиль - это надёжный крепёжный элемент системы молниезащиты и заземления AURAFORT®, предназначенный для фиксации медных или стальных прутков на металлических трубах. Артикулы udt92-d5-10 и ma0315 обеспечивают совместимость с основными компонентами систем защиты от молнии.

Назначение и область применения

Держатель предназначен для крепления проводников молниезащиты - стальных или медных прутков диаметром 5–10 мм - к вертикальным или горизонтальным металлическим трубам диаметром до 92 мм. Применяется в составе систем молниезащиты и заземления на промышленных объектах, жилых зданиях, энергообъектах и других сооружениях. Подходит для внутренней установки и для наружного монтажа в условиях сухого или слабоагрессивного климата.

Технические характеристики

• Диапазон зажима труб: 0–92 мм - позволяет фиксировать трубы любого диаметра в этом интервале, включая круглые и профильные элементы
• Зажимаемый проводник: 5–10 мм - обеспечивает удержание прутков стандартных диаметров для молниезащиты
• Материал корпуса: сталь оцинкованная электрохимическим способом - повышает коррозионную стойкость без потери прочности
• Покрытие: цинк - защищает от ржавчины, соответствует требованиям ГОСТ 15150-69 для эксплуатации в классах климатического исполнения УХЛ и Т
• Количество проводников: один - каждый держатель рассчитан на фиксацию одного прутка
• Цвет: светло-серый - единый внешний вид при массовой установке
• Крепление проводника: две болта М5×12 с профилированной пластиной - гарантируют плотное прилегание без деформации прутка
• Регулировка: болты М6 - позволяют адаптировать положение держателя под угол и диаметр трубы

Совместимость и монтаж

Держатель совместим с любыми металлическими трубами диаметром до 92 мм - стальными, медными, алюминиевыми. Для монтажа требуется доступ к поверхности трубы и возможность затянуть два болта М6. Процедура:

1. Разместить держатель вокруг трубы так, чтобы он плотно прилегал
2. Затянуть болты М6 до упора - держатель саморегулируется по форме трубы
3. Вставить пруток 5–10 мм в профилированную пластину
4. Зафиксировать пруток двумя болтами М5×12 - не перетягивать, чтобы не повредить металл

Не требует сверления трубы. Может использоваться на трубах с покрытием - цинком, краской, эмалью - без снижения эффективности крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 для эксплуатации в климатических условиях УХЛ и Т - то есть при температуре от −40 C до +40 C и относительной влажности до 80%. Соответствует нормам для систем молниезащиты по ГОСТ Р 50571.5.54 и СП 30.13330. Электрохимическое цинкование обеспечивает долговечность контакта между держателем и проводником, что важно для безопасного отвода тока молнии.

Преимущества

• Универсальная регулировка по диаметру трубы - один типоразмер заменяет несколько специализированных креплений
• Электрохимическое цинкование - более равномерное и долговечное покрытие по сравнению с горячим цинкованием
• Простая сборка без инструментов кроме гаечного ключа
• Высокая механическая прочность стали - выдерживает нагрузки при ветре и термическом расширении
• Подходит для модульных систем - легко комбинируется с другими элементами AURAFORT®

Ограничения применения

• Не рекомендован для постоянного воздействия агрессивных химических сред - например, в химпроизводстве, морской зоне или рядом с кислотными выбросами
• Не предназначен для использования в условиях повышенной влажности выше 80% длительное время - возможна коррозия в течение нескольких лет
• Не следует применять на неметаллических трубах - ПВХ, полиэтилене, асбестоцементе - материал не обеспечивает электрический контакт
• Не допускается использование в качестве несущего элемента для веса больше 10 кг - только для фиксации проводников

Примеры использования

• Фиксация вертикального стального прутка на трубе водостока на крыше многоэтажного дома
• Крепление контурного проводника заземления к стальной раме силового щита
• Установка на трубах технологической сети на заводе для создания единого эквипотенциального пространства
• Монтаж на дымоходах из металла при необходимости вывода молниеприёмника через стену

Практические советы

• Перед монтажом проверьте диаметр трубы - даже небольшое отклонение от 92 мм может помешать плотному прилеганию
• При работе с медными прутками используйте изоляционные шайбы, если требуется исключить гальваническую коррозию с сталью
• Не затягивайте болты М5 слишком сильно - это может сплющить пруток и нарушить электропроводность
• Проверяйте контакт между держателем и трубой после монтажа - при необходимости дополнительно закрепите перемычку
• Артикулы udt92-d5-10 и ma0315 взаимозаменяемы - можно использовать любой из них в одном проекте
