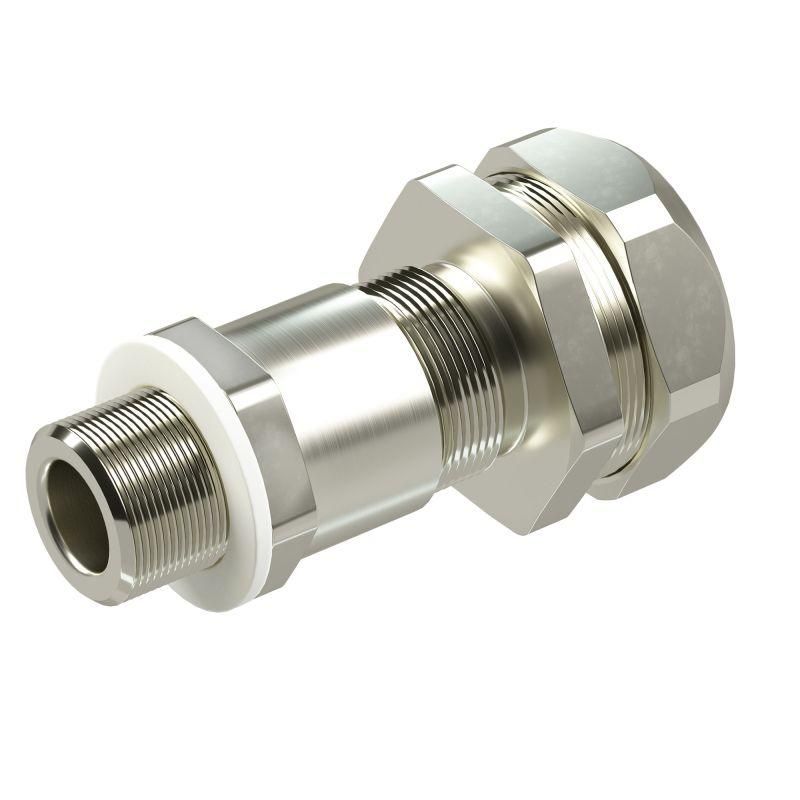

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:20 М20х1,5 d:5,8-12мм.Никелированнаялатунь IP66/IP68 - KAEPM2MHK-20 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ — устройство для герметичного ввода бронированных и небронированных кабелей в металлические корпуса оборудования в зонах с повышенным риском взрыва. Артикул kaepm2mhk-20 от DKC выполнен из никелированной латуни с резьбой M20×1,5 и обеспечивает степень защиты IP66/IP68, что делает его надежным решением для промышленных объектов в химической, нефтегазовой и горнодобывающей отраслях.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КАЕРМ предназначен для безопасного прохода кабелей через стенки взрывоопасных аппаратов: шкафов, щитков, клеммных коробок и постов управления. Он используется там, где возможна концентрация взрывоопасных газов (зоны 1 и 2) или пыли (зоны 20, 21, 22). Применяется в системах автоматизации, на насосных станциях, в компрессорных помещениях, на нефтеперерабатывающих заводах и других объектах с требованиями взрывозащиты.

Технические характеристики

• Резьба: M20×1,5 мм — совместима со стандартными фланцами и корпусами
• Диаметр кабеля: 5,8–12 мм — подходит для большинства силовых и сигнальных кабелей в металлорукаве
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Материал: никелированная латунь — коррозионностойкая, выдерживает агрессивную среду
• Температурный диапазон: от –60 °C до +200 °C — работает в экстремальных условиях
• Тип уплотнения: эластичное кольцо — обеспечивает плотное прилегание к кабелю без деформации
• Исполнение: прямолинейное — удобно для прямых трасс кабелей
• Цвет: светло-серый — визуально отличается от обычных вводов, снижает риск ошибок при монтаже
• Маркировка взрывозащиты: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — соответствует требованиям ЕАЭС и IEC

Совместимость и монтаж

Кабельный ввод серии КАЕРМ с резьбой M20×1,5 монтируется в подготовленные отверстия диаметром 20 мм (Dn20) в корпусах из стали, чугуна или алюминия. Установка выполняется с помощью гайки и уплотнительного кольца. Для бронированного кабеля предварительно снимают внешнюю оболочку и металлорукав, чтобы он входил внутрь ввода. Небронированный кабель вставляют напрямую — уплотнительное кольцо сжимается вокруг него. После затяжки гайки проверяют герметичность: при правильном монтаже между кабелем и вводом не должно быть люфта.

Безопасность и стандарты

Кабельный ввод взрывозащищенный серии КАЕРМ сертифицирован по ГОСТ 31614, EN 60079-0, EN 60079-1, EN 60079-7 и другим нормам взрывозащиты. Его маркировка подтверждает соответствие классам взрывоопасных зон: для газов (IIC) и пылей (IIIA, IIIB, IIIC). Устройство допущено к применению в зонах 1, 2, 20, 21, 22. Сертификаты доступны на сайте производителя DKC.

Преимущества

• Высокая механическая прочность благодаря материалу — латунь с никелевым покрытием не ржавеет и не теряет форму
• Герметизация за счет уплотнительного кольца — не требует замены при смене кабеля того же диаметра
• Широкий температурный диапазон — позволяет использовать в холодных регионах и рядом с нагревательными элементами
• Поддержка одновременно нескольких типов кабелей — и в металлорукаве, и без него
• Совместимость с существующими стандартными отверстиями Dn20 — легко заменить старые вводы

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5,8 мм — уплотнение будет недостаточно плотным
• Не рекомендуется для многожильных кабелей с жесткими оболочками толще 12 мм — возможна деформация уплотнителя
• Не подходит для установки в пластиковые корпуса — требуется металлический фланец для надежного крепления
• Запрещено использование в зонах с открытой пламенной средой — не является взрывозащищенным оборудованием само по себе, а лишь средством ввода

Примеры использования

• Ввод кабеля питания в взрывозащищенную клеммную коробку на нефтепродуктопроводе
• Подключение датчиков давления в цехе химического производства (зона 21)
• Прокладка сигнального кабеля в шкаф управления на газоперекачивающем агрегате
• Фиксация кабеля в бронированной оболочке в кабельной канализации на угольной шахте

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 5,8–12 мм. Если кабель слишком тонкий, используйте переходник или заполнитель.
• При использовании металлорукава убедитесь, что его внешний диаметр не превышает 12 мм — иначе ввод не закроется герметично.
• Затягивайте гайку руками до упора, затем слегка подтяните ключом — перетяжка повредит уплотнение.
• При длительной эксплуатации в высоких температурах (>150 °C) периодически осматривайте уплотнительное кольцо на предмет потери эластичности.
• Артикул kaepm2mhk-20 — единственный в линейке КАЕРМ с такой комбинацией резьбы, материала и степени защиты; другие модели имеют другие параметры.
