Универсальный комплект крепежа для переднего присоединения медной/алюминиевой шиной или двумя кабелями с кабельными наконечниками М10, (количество 3шт.) - 4000013 Legrand

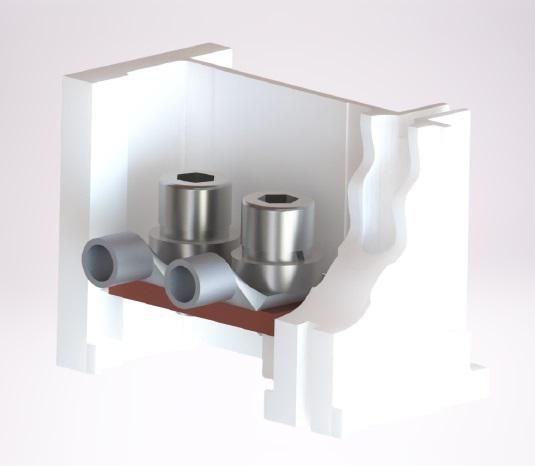

Универсальный комплект крепежа ВА5Х39 от КОНТАКТОРА (группа Legrand) предназначен для надёжного переднего присоединения медных или алюминиевых шин либо двух кабелей с наконечниками M10 к контактным аппаратам. Комплект состоит из трёх одинаковых элементов и совместим с сериями ВА57-39.

Назначение и область применения

Универсальный комплект крепежа ВА5Х39 используется для фиксации токоведущих частей на аппаратах управления - например, контакторах, тепловых реле или автоматических выключателях. Подходит для соединений с помощью одиночной медной/алюминиевой шины или двух силовых кабелей с наконечниками M10. Применяется в распределительных щитах, на производствах, в системах автоматизации и на объектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Тип изделия: монтажный комплект
• Способ установки: крепление на аппарат (переднее присоединение)
• Поддерживаемые проводники: медная или алюминиевая шина; два кабеля с наконечниками M10
• Количество элементов в комплекте: 3 шт.
• Размер крепёжного отверстия: соответствует болтовому соединению M10
• Материал: металлический сплав с антикоррозийным покрытием

Совместимость и монтаж

Универсальный комплект крепежа ВА5Х39 рассчитан на установку на устройства серии ВА57-39. Для монтажа необходимо:

• Заготовить кабели с наконечниками M10 или подготовить шину нужного сечения;
• Выполнить предварительную сборку: уложить проводник между контактной пластиной аппарата и зажимом комплекта;
• Затянуть болты моментом, рекомендованным производителем аппарата (обычно 8–10 Нм);
• Не допускать перегрузки одного зажима более чем двумя кабелями - каждый элемент комплекта предназначен для одного или двух проводников.

Преимущества

• Универсальность: заменяет несколько типов крепежа - подходит и для шин, и для кабелей.
• Стандартное исполнение: обеспечивает совместимость с продукцией серии ВА57-39 без доработок.
• Надёжность механического соединения: исключает люфт и самопроизвольное ослабление при вибрациях.
• Экономия времени: три элемента в одном комплекте позволяют выполнить все необходимые подключения за одну операцию.

Ограничения применения

• Не для прямого подключения кабелей без наконечников - требуется обязательная опрессовка.
• Не предназначена для работы с проводниками большего сечения, чем поддерживаются наконечниками M10 (до 50 мм2 меди / до 70 мм2 алюминия).
• Не использовать вне температурного диапазона, указанного для основного аппарата (например, ВА57-39).
• Избегать многократного демонтажа - при каждом снятии возможна потеря герметичности и точности затяжки.

Примеры использования

• Подключение входящей шины питания к контактору ВА57-39 в щите управления насосной станцией.
• Фиксация пары кабелей от преобразователя частоты к выходному терминалу теплового реле.
• Объединение нескольких цепей через единую шину в распределительном щите с использованием трёх комплектов ВА5Х39.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и типа наконечника - они должны точно подходить под M10.
• Используйте динамометрический ключ для равномерной затяжки - переусиливать нельзя, чтобы не повредить внутренние контакты аппарата.
• При работе с алюминием применяйте специальную смазку против оксидации - она продлит срок службы соединения.
• Если используете шину, убедитесь, что её толщина не превышает зазор между контактной планкой и зажимом - иначе невозможно будет закрутить болт.
• Каждый комплект ВА5Х39 можно применять только с аппаратами, имеющими переднюю группу клемм - не подходит для бокового подключения.
