Универсальный мультиметр MY68 MASTECH | 13-2058 SDS MEET

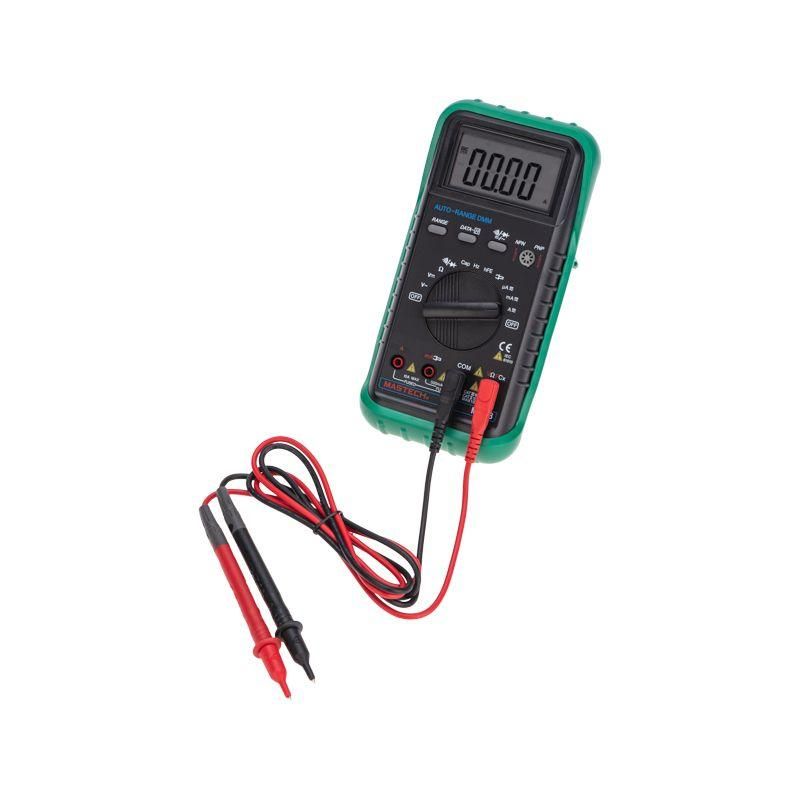

Мультиметр универсальный MY-68 - надёжный цифровой прибор от Mastech для точного измерения напряжения, тока, сопротивления, емкости и частоты. Подходит для профессионального использования в цехах, настройки оборудования, радиолюбительских проектов и бытовых задач. Артикул 13-2058 обеспечивает совместимость с распространёнными комплектами щупов и стандартными условиями эксплуатации.

Назначение и область применения

Мультиметр универсальный MY-68 используется для диагностики и обслуживания электрических цепей постоянного и переменного тока. Применяется в мастерских, лабораториях, на производстве, в энергообъектах и дома. Подходит для проверки проводки, плат, батарей, конденсаторов, диодов и других компонентов. Особенно эффективен там, где требуется одновременная работа с несколькими параметрами - например, при ремонте блоков питания или контроле зарядки аккумуляторов.

Технические характеристики

• Тип индикации: цифровой ЖК-дисплей с 33⁄4 разрядами (до 3260 отсчётов)
• Измерение напряжения постоянного тока (DC): до 1000 В (диапазоны: 400 мВ – 1000 В; погрешность +-0,7–0,8%)
• Измерение напряжения переменного тока (AC): до 750 В (диапазоны: 400 мВ – 750 В; погрешность +-1,0–3,0%)
• Измерение тока постоянного тока (DC): до 10 А (диапазоны: 400 мкА – 10 А; погрешность +-1,2–2,0%)
• Измерение тока переменного тока (AC): до 10 А (диапазоны: 400 мкА – 10 А; погрешность +-1,5–3,0%)
• Измерение сопротивления: до 40 МОм (диапазоны: 400 Ом – 40 МОм; погрешность +-1,2–2,0%)
• Измерение емкости: до 200 мкФ (диапазоны: 4 нФ – 200 мкФ; погрешность +-3,0–5,0%)
• Измерение частоты: от 10 Гц до 200 кГц (погрешность +-2,0%)
• Проверка диодов: да, с отображением падения напряжения
• Прозвонка цепей: да, звуковой сигнал при замыкании
• Фиксация показаний (DATA HOLD): да, кнопка удержания текущего значения
• Память мгновенного значения: да, сохраняет последнее зафиксированное значение
• Графическая шкала: да, визуализация изменения сигнала
• Питание: 9 В (батарейка типа 6F22)
• Габариты: 91 × 189 × 31,5 мм
• Категория безопасности: CAT II - для работы в сетях до 1000 В в помещениях с ограниченным риском перегрузок

Совместимость и монтаж

Мультиметр универсальный MY-68 использует стандартные щупы с разъемами 4 мм. Совместим с большинством наборов измерительных проводов. Для безопасного подключения к высоковольтным цепям обязательно соблюдайте полярность и не превышайте предельные значения напряжения и тока. Клеммы для измерения тока до 10 А имеют специальные входы - не путайте их с гнездами для напряжения и сопротивления. Перед использованием проверьте состояние щупов и изоляции.

Безопасность и стандарты

Мультиметр универсальный MY-68 соответствует категории безопасности CAT II, что допускает применение в бытовых и офисных сетях (например, розетки 220 В, освещение, маломощная техника). Не предназначена для работы в распределительных щитах, на линиях высокой мощности или в промышленных системах CAT III/CAT IV. Номинальное испытательное напряжение указано, однако устройство не имеет защиты от импульсных перенапряжений - избегайте измерений во время включения мощных нагрузок.

Преимущества

• Автоматический выбор диапазона снижает вероятность ошибки при настройке
• Поддержка измерения емкости и частоты делает прибор полнофункциональным без необходимости дополнительных инструментов
• Графическая шкала позволяет наблюдать динамику изменений - удобно при диагностике нестабильных сигналов
• Функция DATA HOLD и память значений упрощают запись результатов при труднодоступных участках цепи
• Компактный корпус легко помещается в сумку или ящик инструментов
• Высокая точность в базовых диапазонах (до +-0,7%) обеспечивает достоверные данные даже для чувствительных схем

Ограничения применения

• Не использовать для измерений в сетях выше CAT II - риск повреждения приложения и травмы
• Максимальный ток постоянного тока - 0,4 А в обычном режиме; для измерения до 10 А требуется переключить щупы в специальное гнездо - забывчивость может привести к выходу из строя
• Погрешность при измерении переменного тока до 3% - недостаточно точно для эталонных работ
• Отсутствие Bluetooth, USB или интерфейса передачи данных - нельзя подключить к компьютеру
• ЖК-экран плохо виден при ярком солнечном свете - не рекомендован для длительной работы на открытых площадках без тени

Примеры использования

• Проверка заряда автомобильного аккумулятора (DC напряжение)
• Поиск обрывов в проводах светильника (прозвонка)
• Оценка состояния фильтрующих конденсаторов в БП (емкость + ESR через косвенную оценку)
• Настройка генератора частоты (частотомер)
• Тестирование диодов и транзисторов в ремонтной практике
• Контроль напряжения на выводах микросхем в радиолюбительских сборках

Практические советы

• Перед каждым измерением убедитесь, что щупы вставлены в правильные гнезда - особенно при работе с током до 10 А
• При измерении емкости всегда разряжайте конденсаторы перед подключением - иначе есть риск повредить мультиметр
• Используйте функцию DATA HOLD при измерении в труднодоступных местах - например, внутри панели управления
• Заменяйте батарейку при появлении символа “LOW” - слабое питание влияет на точность
• Храните прибор в защитном кожухе - он в комплекте и защищает контакты от пыли и механических повреждений
• Не применяйте мультиметр универсальный MY-68 в средах с повышенной влажностью, температурой ниже -10C или выше +50C - указанные параметры не гарантируют стабильность
