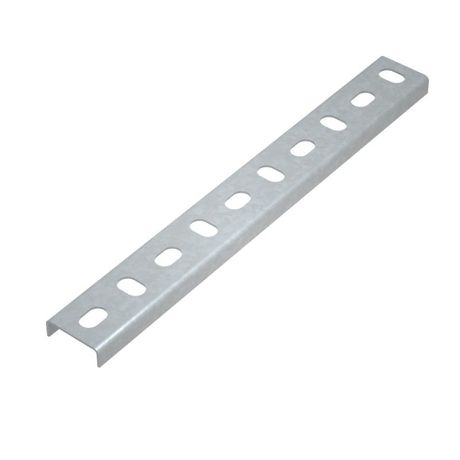

Универсальный поддерживающий профиль 36х13х1,5 L350 мм INOX304 | UPP350 КМ - КМ-Профиль LO18068

Поддерживающий профиль 36x13x1,5 L350 мм INOX304 UPP350 от КМ-Профиль - это прочный металлический элемент для сборки кабеленесущих систем, особенно там, где важна коррозионная стойкость и отсутствие сварных соединений. Профиль изготовлен из нержавеющей стали AISI304 и предназначен для установки в агрессивных средах.

Назначение и область применения

Поддерживающий профиль 36x13x1,5 L350 мм INOX304 UPP350 используется как опора для кабельных трасс, лотков, каналов и других компонентов кабеленесущих систем. Его форма U-профиля обеспечивает надёжную фиксацию и распределение нагрузки. Подходит для монтажа подвесов типа «качели» на шпильках. Применяется в условиях повышенной влажности, агрессивных химических средах и требовательных гигиенических нормах: пищевые производства, фармацевтика, больницы, химические заводы, портовые и прибрежные объекты.

Технические характеристики

• Размеры: 36 мм (высота) × 13 мм (ширина основания) × 1,5 мм (толщина стенки) × 350 мм (длина)
• Материал: нержавеющая сталь AISI304 (INOX304)
• Форма: U-профиль с открытой верхней частью
• Ширина внутреннего слота: 17 мм - позволяет легко вставлять крепёжные элементы и кабельные лотки
• Перфорация: задняя стенка перфорирована - упрощает крепление к стенам, потолкам и другим поверхностям через саморезы или болты
• Огнестойкость: да - выдерживает воздействие открытого пламени и высоких температур без потери формы
• Поверхность: необработанная - сохраняет естественную структуру стали, не имеет антикоррозийного покрытия, так как материал сам устойчив к коррозии
• Цвет: серый - характерный цвет нержавеющей стали после механической обработки

Совместимость и монтаж

Производится без необходимости сварки. Монтируется с помощью стандартных крепёжных элементов: анкеров, болтов, саморезов, шпилек. Перфорация на задней стороне позволяет закрепить профиль на бетоне, кирпиче, металлоконструкциях. Ширина слота 17 мм совместима с большинством кабельных лотков и кронштейнов, имеющих соответствующую толщину. Для крепления «качели» используются шпильки M8–M12, которые вставляются в слот и фиксируются гайками. Учитывайте посадочный диаметр крепёжа - он должен быть меньше 17 мм, чтобы свободно входить в профиль.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ 15150-69 (эксплуатационные условия для изделий в климатических исполнениях). Нержавеющая сталь AISI304 соответствует международному стандарту EN 10088-1. Огнестойкость подтверждается тестированием на устойчивость к нагреванию до 800 C без деформации. Соответствует требованиям HACCP и GMP для пищевых и медпроизводств.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI304 - не ржавеет даже в морском воздухе и при контакте с моющими средствами
• Устойчивость к высоким температурам - можно использовать рядом с оборудованием, выделяющим тепло
• Отсутствие сварки снижает риск повреждения покрытия и ускоряет монтаж
• Перфорация на задней стенке - удобство крепления без предварительного сверления отверстий в основании
• Готов к использованию сразу после доставки - не требует дополнительной обработки или окраски

Ограничения применения

• Не рекомендован для постоянного контакта с концентрированными кислотами (например, соляной или азотной) - возможна точечная коррозия
• Не следует применять в условиях частых ударных нагрузок - толщина 1,5 мм достаточна для статической нагрузки, но недостаточна для динамического удара
• Не является герметичным элементом - не защищает кабели от попадания воды или пыли внутри самого профиля
• Не подходит для монтажа в местах с постоянными вибрациями выше 10 Гц без дополнительной демпферизации

Примеры использования

• Крепление кабельных лотков в цехах пищевой промышленности, где требуется регулярная мойка водой и паром
• Подвеска кабельных трасс в медицинских операционных и лабораториях
• Обустройство кабельных путей на причалах, в портовых терминалах и на судах
• Сборка нестандартных конструкций для поддержки проводов в химических реакторных помещениях
• Монтаж системы «качели» для подвешивания кабелей над технологическими линиями с доступом снизу

Практические советы

• При заказе нескольких профилей проверьте одинаковость длины - все экземпляры должны иметь точно 350 мм, иначе возникнут проблемы с выравниванием трассы
• Для крепления используйте болты и гайки из нержавеющей стали того же класса (A2/A4) - исключите гальваническую коррозию
• Если профиль будет установлен в месте с высокой запылённостью, периодически протирайте поверхность влажной тканью - хотя сталь устойчива, накопление грязи затрудняет осмотр кабелей
• Не используйте алюминиевые крепёжные детали - они мягче и быстрее изнашиваются при затяжке
• При необходимости удлинения профиля - соединяйте их встык с помощью специальных муфт; не пытайтесь гнуть профиль вручную - это нарушит форму и несущую способность
