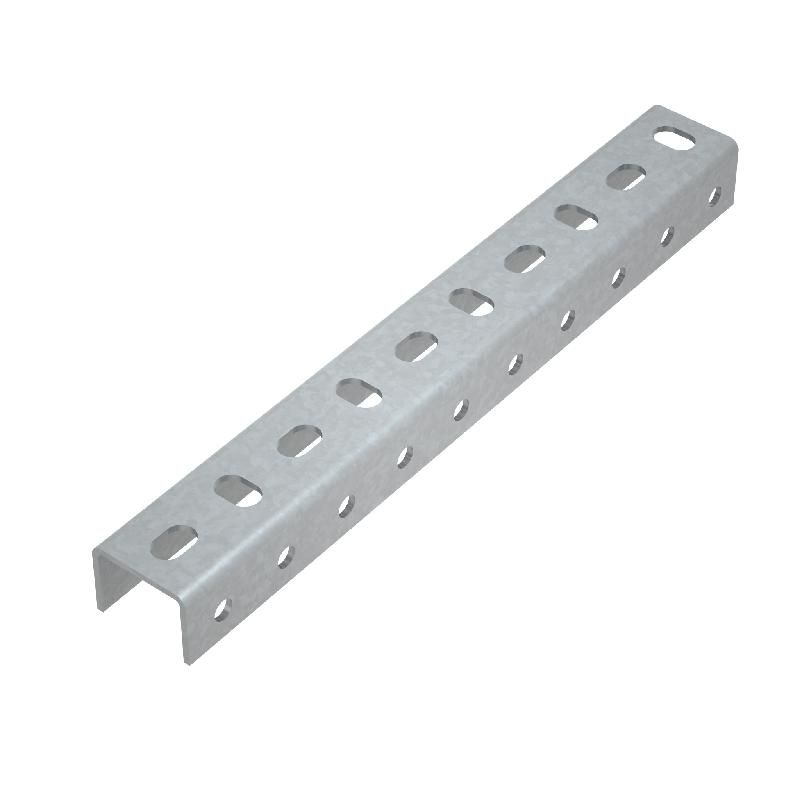

Универсальный профиль усиленный 38х29х2,5 L950 мм | UPS950 КМ-профиль LO28618

Универсальный усиленный профиль 38×29×2,5 мм L950 мм от СИСТЕМА КМ (артикул lo28618) предназначен для создания жестких несущих конструкций в кабеленесущих системах и других внутренних монтажных решениях. Профиль выполнен из оцинкованной стали и рассчитан на механические нагрузки без сварки.

Назначение и область применения

Производится для установки в помещениях как основная опора для кабельных трасс, лотков, каналов и стоек. Подходит для монтажа сборных потолочных стоек, направляющих и рамных конструкций. Благодаря высокой жесткости используется там, где требуется повышенная несущая способность - например, при подвеске тяжелых кабельных систем или оборудования. Применяется исключительно во внутренних условиях, в зонах с контролируемой влажностью.

Технические характеристики

• Размеры: 38 × 29 мм (сечение), длина 950 мм
• Толщина стенки: 2,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Перфорация: равномерная по всей длине - для фиксации крепежом и соединения с другими элементами
• Защита от коррозии: цинковое покрытие класса защиты по ГОСТ 15150-69 - устойчиво в сухих и слабоагрессивных средах

Совместимость и монтаж

Профиль совместим с типовым крепежом для металлических конструкций: хомутами, болтами М4–М6, саморезами по металлу, анкерными пластинами. Отдельные комплектующие (углы, кронштейны, муфты) должны соответствовать габаритам 38×29 мм. Для монтажа используются только механические способы - сварка запрещена. Перфорация обеспечивает точную регулировку положения креплений без необходимости просверливания дополнительных отверстий.

Безопасность и стандарты

Изделие изготовлено в соответствие с требованиями ГОСТ 15150-69 по климатическому исполнению UH1 - допускает работу в закрытых помещениях с нормальной влажностью и минимальным уровнем агрессивных веществ. Соответствует требованиям безопасности для электромонтажных работ в рамках действующих правил устройства электроустановок (ПУЭ).

Преимущества

• Высокая жесткость за счет увеличенной толщины стенки (2,5 мм) - выдерживает большие нагрузки по сравнению с обычными профилями
• Цинкование по Сендзимиру гарантирует долгую службу без образования ржавчины даже при частичном повреждении покрытия
• Готовые отверстия позволяют собирать конструкцию быстрее, снижают трудозатраты на подготовку
• Не требует специального оборудования - все работы выполняются ручным инструментом

Ограничения применения

• Не предназначается для открытых площадок, улиц, сырых помещений (бассейны, парилки, холодильники)
• Запрещено применение в агрессивных средах: химические производства, соляные зоны, места постоянного контакта с кислотами/щелочами
• Не рекомендуется использовать как несущий элемент для веса более 150 кг на один метр без расчета прогиба и дополнительной поддержки
• Не совместим с системами, требующими сварного соединения - только механическая фиксация

Примеры использования

• Подвеска кабельных лотков в офисных зданиях и серверных комнатах
• Формирование каркаса для распределительных щитов на потолках
• Монтаж вертикальных стоек для шкафов управления в производственных цехах
• Создание нестандартных решений для прокладки силовых и сигнальных кабелей в ограниченном пространстве

Практические советы

• При заказе проверьте длину - профиль имеет фиксированную длину 950 мм; для длинных трасс используйте несколько элементов с наложением и креплением через перфорацию
• Учитывайте посадочные размеры: внешние габариты 38×29 мм - выбирайте крепления и соединители именно этого стандарта
• Часто забывают, что перфорация есть только по одной стороне - планируйте расположение крепежа заранее
• Для максимальной надежности используйте два крепления на каждые 600–800 мм длины профиля
• Артикул lo28618 - единственный вариант данного типа в линейке СИСТЕМА КМ; аналоги других брендов имеют другие размеры и не взаимозаменяемы
