Универсальный проводник заземления УПЗ-16 | 21300091 ВК

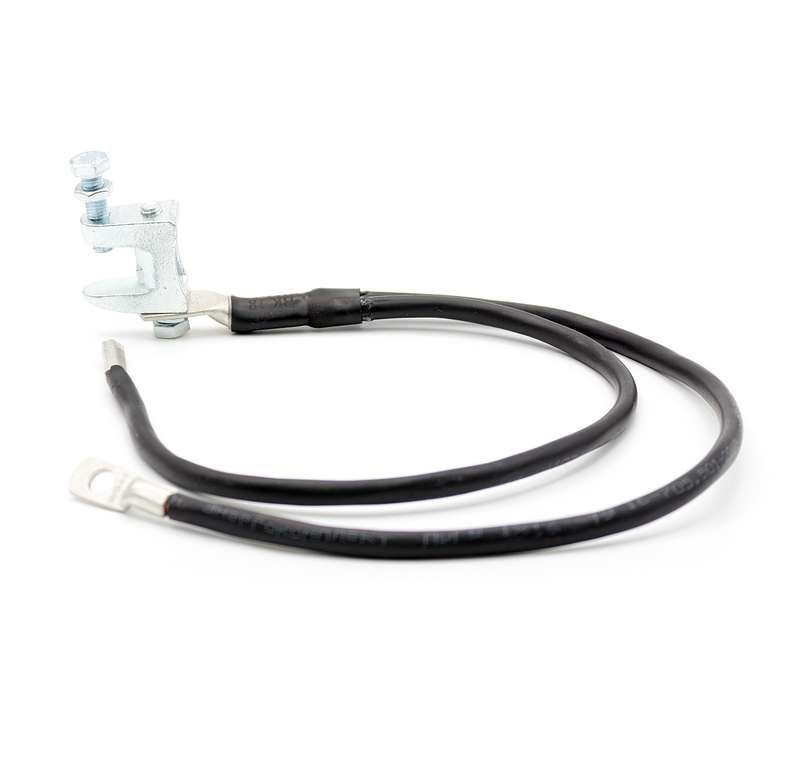

Универсальный повторный заземлитель УПЗ-16 ВК — это надёжная арматура для организации повторного заземления в воздушных линиях с проводами СИП-2 и СИП-4, а также для заземления металлических кронштейнов. Бренд ВК обеспечивает соответствие требованиям промышленной эксплуатации в суровых климатических условиях.

Назначение и область применения

Универсальный повторный заземлитель УПЗ-16 ВК применяется для выполнения повторного защитного заземления в сетях напряжением до 1 кВ. Он используется на опорах воздушных линий электропередачи (ВЛ) с изолированными проводами СИП-2 и СИП-4. Также служит для заземления металлических кронштейнов, стоек, опорных элементов и других токопроводящих частей, установленных на ВЛ.

Технические характеристики

• Номинальное сечение проводника: 16 кв.мм — позволяет подключить провода сечением до 16 мм², что соответствует типовым проводникам СИП-2 и СИП-4;
• Материал: сплав алюминиевый/медь — сочетание прочности алюминия и высокой электропроводности меди повышает долговечность контакта и снижает окисление;
• Количество жил: 3 — обеспечивает возможность одновременного подключения трёх проводников, например, фазы, нулевого провода и заземляющего контура;
• Диапазон рабочих температур: от -60 до +50 °C — работает в экстремальных климатических условиях, включая северные регионы России;
• Стойкость к ультрафиолету: да — материал не выгорает и не теряет механическую прочность под воздействием солнечного света;
• Гарантийный срок: 60 месяцев — подтверждает высокую надёжность компонентов и качество сборки;
• Тип изделия: арматура для заземления — классифицируется как крепёжно-заземляющий элемент, а не самостоятельное устройство защиты.

Совместимость и монтаж

Универсальный повторный заземлитель УПЗ-16 ВК рассчитан на стационарную установку. Монтаж выполняется на металлические кронштейны или опоры ВЛ с помощью болтового соединения. Для подключения используются провода СИП-2 и СИП-4 сечением до 16 мм². Каждая из трёх жил имеет отдельный зажим, позволяющий зафиксировать проводник без предварительной зачистки изоляции — достаточно вставить провод в гнездо и затянуть болт.

Не требует специального инструмента: достаточно обычного ключа. Подходящий момент затяжки — средний, чтобы не деформировать контактную поверхность.

Безопасность и стандарты

Универсальный повторный заземлитель УПЗ-16 ВК соответствует требованиям ГОСТ Р 50571 и ПУЭ по организации повторного заземления. Применение устройства снижает риск поражения током при пробое изоляции и уменьшает потенциал на металлических конструкциях. Наличие стойкости к УФ-излучению и широкого температурного диапазона делает его безопасным для длительной эксплуатации вне помещений.

Преимущества

• Высокая надёжность контакта благодаря комбинированному материалу (алюминий+медь);
• Устойчивость к коррозии и внешним факторам — особенно важно в прибрежных и промышленных зонах;
• Трёхжильная конструкция упрощает монтаж и экономит время при подключении нескольких цепей;
• Работает без обслуживания весь гарантийный период — 5 лет;
• Поддерживает совместимость с современными изолированными проводами СИП без необходимости их доработки.

Ограничения применения

• Не предназначена для использования в качестве основного заземляющего устройства — только для повторного заземления;
• Не подходит для подземной прокладки или бетонирования — только для наружной установки на опорах;
• Не рекомендуется использовать с проводами сечением более 16 мм² — возможна потеря контакта и перегрев;
• Не является заменой заземляющему контуру; требуется отдельное заземляющее устройство (электрод, шина и т.д.) с сопротивлением ≤10 Ом.

Примеры использования

• Заземление кронштейна с трансформатором на ВЛ 0,4 кВ с проводами СИП-4;
• Обеспечение повторного заземления на деревянной опоре с несколькими ответвлениями;
• Подключение заземляющего проводника к металлическому столбу освещения;
• Создание точки заземления на участках ВЛ с повышенной влажностью или агрессивной средой.

Практические советы

• Перед монтажом проверьте, что сечение подводящего провода не превышает 16 мм² — иначе контакт будет ненадёжным;
• При использовании на кронштейне убедитесь, что он хорошо закреплён и не подвижен — вибрация может ослабить контакт;
• После монтажа измерьте сопротивление заземления: оно должно быть ≤10 Ом для соблюдения норм безопасности;
• Не используйте УПЗ-16 ВК в местах с постоянным попаданием воды — хотя изделие герметично, длительное погружение не предусмотрено;
• При замене старого заземлителя сохраните исходную точку подключения — меняйте только сам элемент, не нарушая целостность контура.
