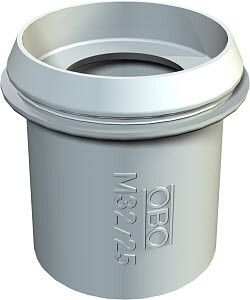

Уплотнение вставное для труб Т-серия d32/25-32 OBO 2011530 Bettermann EDR 32 25-32 LGR

Вставное уплотнение для труб Т-серия 32/25-32 мм от OBO BETTERMANN предназначено для герметичного прохода кабелей через металлические или пластиковые трубы в кабельных распределительных коробках. Артикул EDR 32 25-32 LGR обеспечивает надёжную изоляцию при монтаже в условиях повышенной запылённости и влажности.

Назначение и область применения

Вставное уплотнение для труб Т-серия 32/25-32 мм используется для герметизации мест входа кабелей в распределительные коробки, когда кабели проходят через трубы с наружным диаметром от 25 до 32 мм. Применяется в системах кабельной проводки в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Подходит для установки в коробки с метрической резьбой, где требуется защита от пыли и брызг воды.

Технические характеристики

• Номинальный диаметр: 32 мм - соответствует стандартному размеру резьбового отверстия в коробке
• Диапазон герметизации: 25–32 мм - позволяет использовать с кабелями и трубами различного внешнего диаметра в этом интервале
• Материал: ПВХ - устойчив к химическим воздействиям, не выделяет токсичных веществ при нагреве
• Толщина стенки: 2,2 мм - обеспечивает механическую прочность и долговечность
• Степень защиты IP55 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и струй воды из любого направления
• Состав: без галогенов - снижает риск образования токсичных газов при возгорании
• Цвет: светло-серый - совместим с типовой цветовой гаммой комплектующих OBO BETTERMANN

Совместимость и монтаж

Вставное уплотнение для труб Т-серия 32/25-32 мм устанавливается в резьбовое отверстие M32 внутренней резьбы кабельной коробки. Монтаж выполняется путём вдавливания уплотнения в отверстие до упора - фиксация происходит за счёт плотного контакта с поверхностью. Уплотнение не требует дополнительных креплений. Для правильной работы важно, чтобы наружный диаметр трубы или пучка кабелей находился в пределах 25–32 мм. При меньшем диаметре возможна потеря герметичности, при большем - повреждение материала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств в промышленной среде. Отсутствие галогенов в составе ПВХ делает его безопаснее при пожаре - меньше дыма и едких газов. Степень защиты IP55 соответствует DIN EN 60529. Произведено компанией OBO BETTERMANN, соблюдающей европейские нормы IEC и VDE.

Преимущества

• Герметизация без клея и инструментов - просто вставляется и работает сразу
• Работает с широким диапазоном диаметров - заменяет несколько моделей уплотнителей
• Устойчив к агрессивным средам - подходит для цехов с маслом, эмульсиями, влагой
• Не содержит галогенов - экологически безопаснее при аварийном перегреве
• Светло-серый цвет легко сочетается с корпусами и фитингами OBO BETTERMANN

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется для использования с трубами менее 25 мм - возможен проскок кабелей и потеря герметизма
• Не подходит для высокотемпературных зон выше +60 C - материал ПВХ теряет форму при перегреве
• Не применяется в взрывоопасных зонах (Zone 0/1) - не имеет сертификата ATEX

Примеры использования

• Проход кабелей в распределительную коробку на станке с ЧПУ
• Подключение датчиков к щиту управления на конвейере
• Заводская проводка в пищевой промышленности - где важна чистота и отсутствие токсинов
• Монтаж в наружных шкафах с частыми перепадами температуры и влажности

Практические советы

• Перед установкой проверьте наружный диаметр трубы - он должен быть между 25 и 32 мм. Лучше всего подходят трубы Ø28–30 мм
• Если кабели тонкие, используйте дополнительные обжимы или жгуты, чтобы заполнить пространство внутри уплотнения
• Не затягивайте трубу слишком сильно - это может деформировать ПВХ и нарушить герметичность
• Артикул EDR 32 25-32 LGR - это точный аналог для замены старых уплотнений OBO. Сохраняйте этот номер при закупке
• Храните в сухом месте, избегайте прямого солнца - ПВХ со временем становится хрупким под UV-лучами
