Уплотнительная манжета для плоского проводника FL30х3.5 (DW FL30x3,5) | 2360043 OBO Bettermann

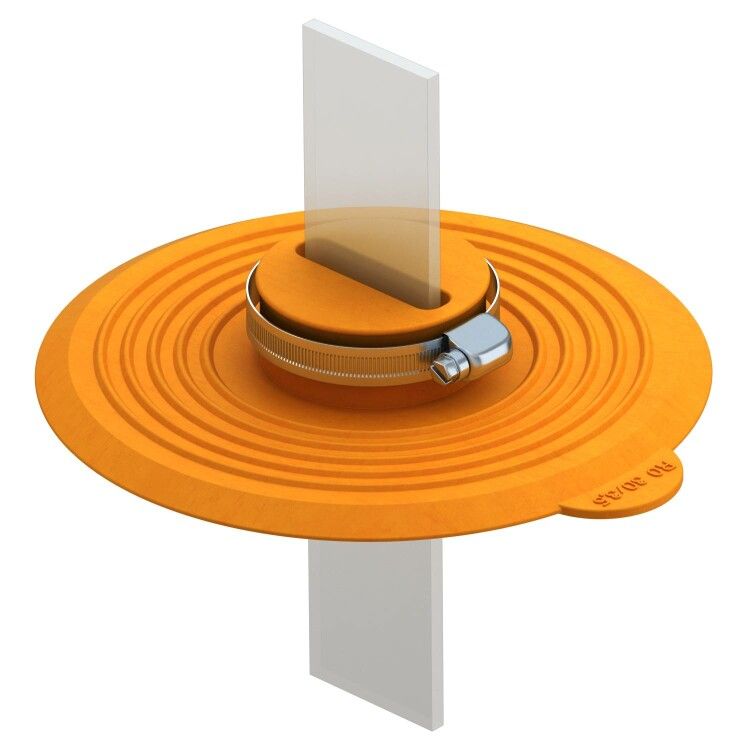

Уплотнительная манжета для плоского проводника FL30х3.5 мм от OBO BETTERMANN предназначена для герметичного прохода плоских проводников через фундаментные плиты и стены, обеспечивая водонепроницаемость даже под давлением до 5 бар. Артикул DW FL30x3,5 соответствует требованиям стандарта VDE 0185-561-5.

Назначение и область применения

Уплотнительная манжета для плоского проводника FL30х3.5 мм используется для герметизации проходов заземляющих проводников через бетонные конструкции - например, при устройстве “белой ванны” или других водонепроницаемых систем. Применяется на внешних выводах, где требуется надёжная защита от воды, грунтовых и поверхностных осадков. Подходит для объектов с высокими требованиями к долговечности и безопасности: подземные распределительные устройства, трансформаторные подстанции, системы заземления промышленных площадок.

Технические характеристики

• Тип изделия: Манжета
• Модель: DW FL30x3,5
• Форма прохода: Для плоского проводника размером 30×3,5 мм
• Материал корпуса: Пластик
• Цвет: 2003 RAL (тёмно-серый)
• Стандарт водонепроницаемости: DIN EN 62561-5 (VDE 0185-561-5)
• Максимальное рабочее давление воды: до 5 бар
• Защитное покрытие: Прочее (не указано конкретное, но материал устойчив к воздействию окружающей среды)

Совместимость и монтаж

Уплотнительная манжета для плоского проводника FL30х3.5 мм совместима с плоскими заземляющими проводниками точно соответствующего сечения - 30 мм по ширине и 3,5 мм по толщине. Установка осуществляется путём натяжения специальной ленты из нержавеющей стали вокруг проводника и манжеты. Лента обеспечивает плотную посадку без повреждений материала. Перед монтажом необходимо просверлить отверстие в стене или плите с диаметром, обеспечивающим свободный проход манжеты - рекомендуется проверять размеры перед заказом.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN EN 62561-5 (VDE 0185-561-5), который регламентирует требования к герметизирующим устройствам для заземляющих систем. Это гарантирует безопасность при использовании в условиях повышенной влажности и под давлением воды. Соответствие стандарту позволяет использовать манжету в проектах, требующих сертифицированных решений для электроустановок.

Преимущества

• Высокая степень герметизации - выдерживает давление до 5 бар, что исключает протечки даже при длительном контакте с водой.
• Устойчивость к коррозии - пластиковый корпус и стальная натяжная лента не подвержены ржавчине.
• Простота монтажа - не требует клея, сварки или сложных инструментов; достаточно натянуть ленту.
• Подтверждённая надёжность - сертифицирована по европейскому стандарту для ответственных применений.

Ограничения применения

• Не предназначен для использования с круглыми проводниками - только с плоскими размером 30×3,5 мм.
• Не рассчитана на механические нагрузки выше нормальных условий эксплуатации - не следует использовать как опору или крепёж для провода.
• Работает только при температуре, допустимой для пластикового материала - не применяйте в условиях экстремального нагрева (>+80C) или замораживания ниже -30C без предварительной проверки.
• Не подходит для внутренней установки в помещениях с химически активными средами - материал не имеет защиты против агрессивных веществ.

Примеры использования

• Герметизация выхода заземляющего проводника из фундамента здания в системе “белой ванны”.
• Проход заземляющего проводника через стену подвального помещения, расположенного ниже уровня грунтовых вод.
• Монтаж на внешнем выводе заземления у трансформаторной подстанции, установленной на открытой территории.
• Заполнение технологического отверстия в бетонной плите при прокладке заземляющей шины между двумя зданиями.

Практические советы

• Перед установкой убедитесь, что сечение проводника точно соответствует 30×3,5 мм - даже небольшое отклонение снижает герметичность.
• Используйте только оригинальную натяжную ленту из нержавеющей стали - сторонние аналоги могут не обеспечивать нужного усилия затяжки.
• Проверьте целостность манжеты перед монтажом - трещины или деформации недопустимы.
• При работе в холодную погоду согрейте манжету до комнатной температуры - пластик становится более эластичным и легче принимает форму.
• Артикул DW FL30x3,5 от OBO BETTERMANN - единственный вариант в этой серии, подходящий именно для такого формата проводника. Не используйте другие модели без перепроверки размеров.
