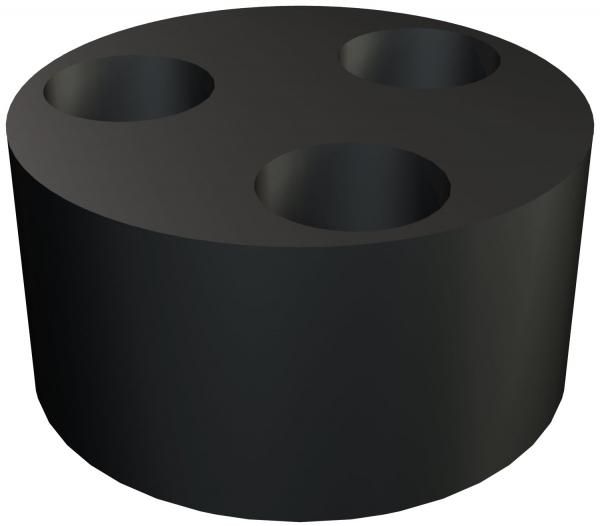

Уплотнительное кольцо для кабельного ввода VM25,3X7 - 107 C VM 25 3x7 OBO Bettermann

Уплотнительное кольцо для кабельного ввода VM25, 3x7 от OBO BETTERMANN предназначено для герметизации кабельных вводов при проходе нескольких тонких проводов через отверстие диаметром 7 мм. Артикул 107 c vm 25 3x7 обеспечивает надёжную фиксацию и защиту от пыли и влаги в условиях промышленной эксплуатации.

Назначение и область применения

Уплотнительное кольцо для кабельного ввода VM25, 3x7 используется в качестве вставки внутри кабельных вводов серии V-TEC VM. Оно заменяет стандартное уплотнительное кольцо, когда необходимо ввести несколько тонких проводов - например, сигнальные, контрольные или слаботочные цепи - в одно отверстие. Применяется в распределительных щитах, пультах управления, станках и других устройствах, где требуется компактная и герметичная прокладка множества малых жил.

Технические характеристики

• Тип изделия: Уплотнитель
• Размер резьбы кабельного ввода: M25
• Внешний диаметр: 19,8 мм
• Внутренний диаметр: 7 мм
• Толщина: 10 мм
• Материал: Каучук (эластомер)
• Цвет: Чёрный
• Артикул: 107 c vm 25 3x7 / 2029688

Каучуковый материал обеспечивает гибкость и долговечность при температурных колебаниях. Диаметр 7 мм рассчитан на одновременный проход до 4–6 тонких проводов (например, 0,5–1,5 мм2), но не предназначен для силовых кабелей большего сечения.

Совместимость и монтаж

Уплотнительное кольцо для кабельного ввода VM25, 3x7 совместимо исключительно с кабельными вводами V-TEC VM25 от OBO BETTERMANN. Монтируется внутрь корпуса ввода перед затяжкой гайки. Для установки достаточно поместить кольцо в посадочное место и вставить провода - никаких инструментов не требуется. После этого закручивается наружная гайка ввода, которая плотно зажимает кольцо вокруг проводов, обеспечивая герметичность.

Не используйте с другими сериями вводов (VM16, VM32 и т.д.) - внешний диаметр 19,8 мм не соответствует посадочным местам других моделей.

Преимущества

• Замена целого кабельного ввода - позволяет вести несколько проводов через один ввод, экономя место и стоимость.
• Герметизация без доработки - не требует сверления, клея или термической обработки.
• Стойкость к вибрациям - каучук сохраняет эластичность даже при длительной работе оборудования.
• Совместим с промышленными стандартами IP65/IP67 при правильной сборке.

Ограничения применения

• Не подходит для кабелей с внешним диаметром более 3–4 мм - риск повреждения изоляции и снижение степени защиты.
• Не применяется в средах с постоянным контактом с маслом, бензином или растворителями - каучук может набухнуть и потерять герметичность.
• Не является самостоятельным элементом - работает только в паре с кабельным вводом VM25.
• Не рекомендовано использование в открытых наружных установках без дополнительной защиты корпуса.

Примеры использования

• Подключение датчиков температуры, концевиков и энкодеров в автоматизированных линиях.
• Прокладка сигналов управления в пультах CNC-станков.
• Сборка распределительных шкафов с большим числом слаботочных цепей.
• Интеграция систем видеонаблюдения и связи в промышленных помещениях.

Практические советы

• Перед установкой проверьте суммарный диаметр всех проводов - он должен быть меньше 6 мм для надёжного уплотнения.
• Если провода слишком тонкие, соберите их в пучок и зафиксируйте хомутиком - так кольцо будет равномерно сжиматься.
• Не перетягивайте гайку ввода - это может деформировать кольцо и нарушить герметичность.
• При замене старого уплотнителя всегда проверяйте наличие трещин или потери эластичности - даже незначительные повреждения снижают степень защиты.
• Артикул 107 c vm 25 3x7 - единственный подходящий вариант для вводов VM25; другие аналоги не гарантируют соответствие по размерам и материалу.
